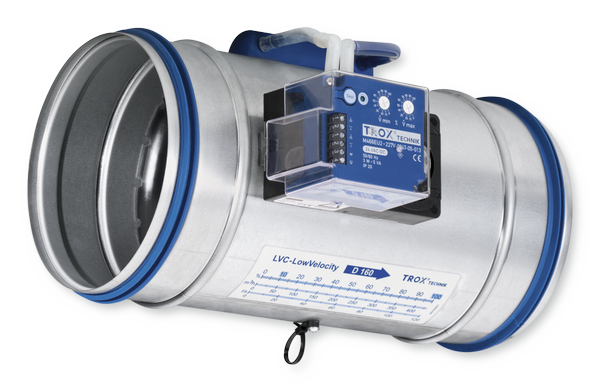

LVC

Funktionsbeschreibung

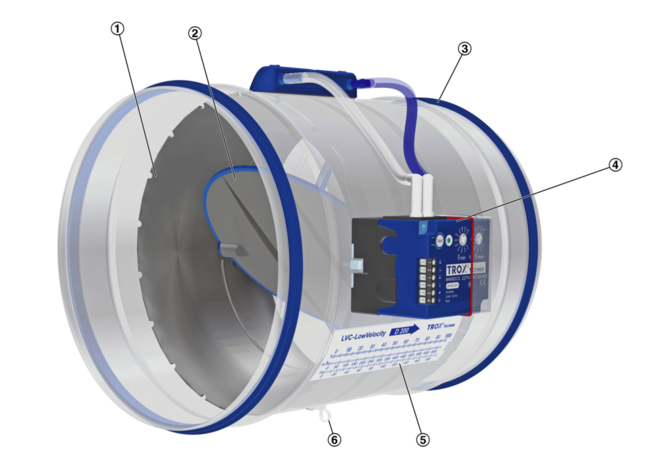

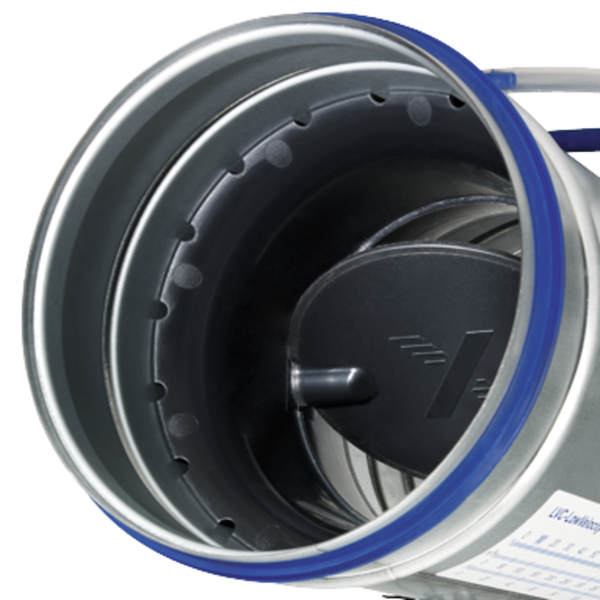

Ein neuartiges Messprinzip ermöglicht die Messung kleiner Volumenströme. Eine Kunststoffdüse enthält Öffnungen zur Druckentnahme vor und hinter der Regelklappe. Der resultierende Differenzdruck (Wirkdruck) wird vom Easy- oder Compactregler des LVC gemessen und auf Basis hinterlegter Kennfelder ausgewertet.

Dieses Messprinzip ist von kleinen Messtoleranzen gekennzeichnet und stellt keine besonderen Anforderungen an die Anströmbedingungen.

Bestellbeispiel: LVC/160/Easy

Nenngröße	160 mm

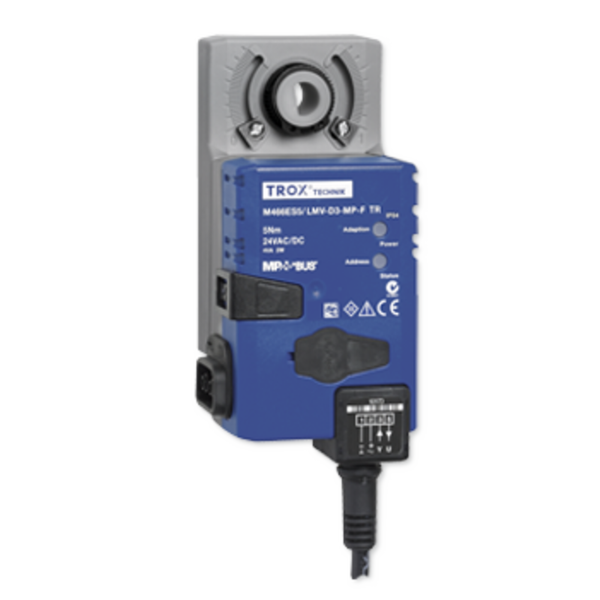

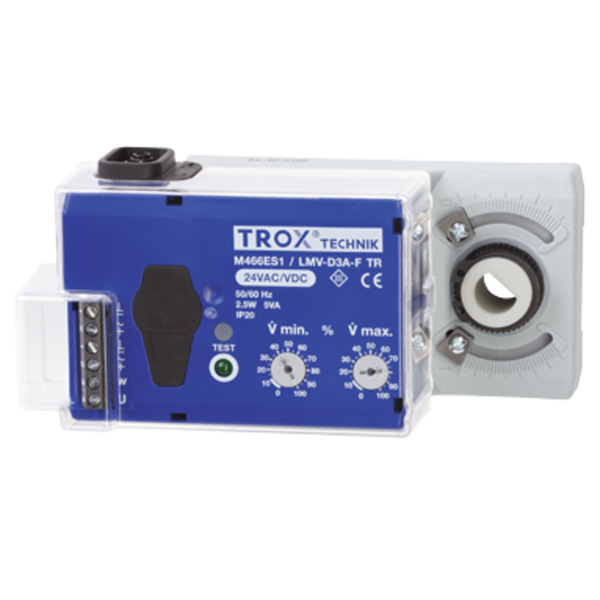

Anbauteil	Easyregler



Das Easy-Prinzip

Einbau und Inbetriebnahme

• Lageunabhängig
• Auswahl nach Festlegung der Nenngröße
• Regelklappe bei Auslieferung geöffnet, dadurch Luftströmung auch ohne Regelfunktion gegeben

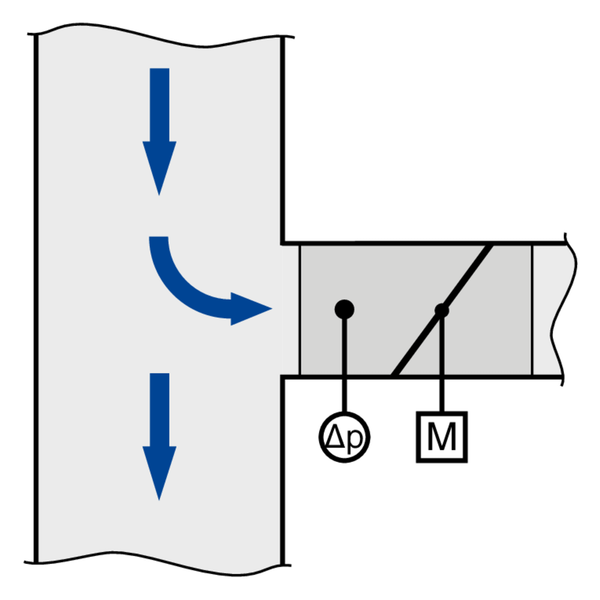

• Direkter Anschluss an den Abzweig einer Hauptleitung möglich

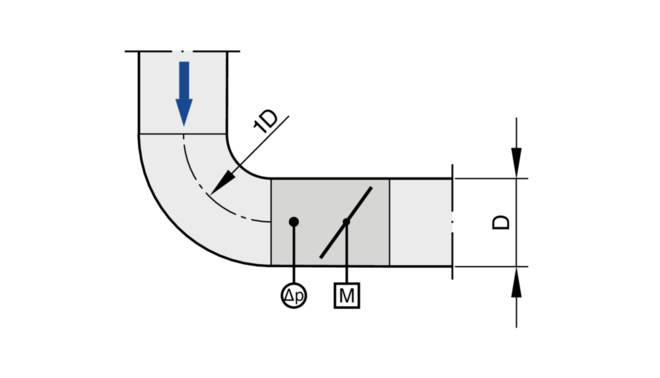

Anströmbedingungen

Die Volumenstromgenauigkeit ΔV gilt für gerade Anströmung. Formstücke wie Bögen, Abzweige oder Querschnittsveränderungen verursachen Turbulenzen, die die Messung beeinflussen können. Bei Ausführung von Luftleitungsanschlüssen, wie z. B. dem Abzweig von einer Hauptleitung, ist die EN 1505 zu beachten. Für manche Einbausituationen sind gerade Anströmlängen erforderlich.

Platzbedarf für Inbetriebnahme und Instandhaltung

Um die Arbeiten zur Inbetriebnahme und Instandhaltung zu ermöglichen, ausreichenden Bauraum im Bereich der Anbauteile freihalten. Gegebenenfalls sind Revisionsöffnungen in ausreichender Größe erforderlich, sodass die Anbauteile leicht zugänglich sind.

Platzbedarf

Anbauteile	①	②	③
Anbauteile	mm
VARYCONTROL
Easyregler	370	200	300
Compactregler	370	200	200

Hauptabmessungen

ØD [mm]

Regelgeräte aus Stahlblech: Außendurchmesser des Anschlussstutzens

Regelgeräte aus Kunststoff: Innendurchmesser des Anschlussstutzens

ØD₁ [mm]

Lochkreisdurchmesser von Flanschen

ØD₂ [mm]

Außendurchmesser von Flanschen

ØD₄ [mm]

Innendurchmesser der Schraubenlöcher von Flanschen

L [mm]

Gerätelänge einschließlich Anschlussstutzen

L₁ [mm]

Gehäuse- oder Dämmschalenlänge

B [mm]

Breite der Luftleitung

B₁ [mm]

Lochabstand im Luftleitungsprofil (Breite)

B₂ [mm]

Außenabmessung des Luftleitungsprofils (Breite)

B₃ [mm]

Gerätebreite

H [mm]

Höhe der Luftleitung

H₁ [mm]

Lochabstand im Luftleitungsprofil (Höhe)

H₂ [mm]

Außenabmessung des Luftleitungsprofils (Höhe)

H₃ [mm]

Gerätehöhe

n [ ]

Anzahl Schraubenlöcher von Flanschen

T [mm]

Flanschdicke

m [kg]

Gerätegewicht (Masse) einschließlich der minimal notwendigen Anbauteile (z. B. Compactregler)

Akustische Daten

f_m [Hz]

Mittenfrequenz des Oktavbandes

L_PA [dB(A)]

Schalldruckpegel des Strömungsgeräusches des VVS-Regelgerätes, A-bewertet, Systemdämpfung berücksichtigt

L_PA1 [dB(A)]

Schalldruckpegel des Strömungsgeräusches des VVS-Regelgerätes mit Zusatzschalldämpfer, A-bewertet, Systemdämpfung berücksichtigt

L_PA2 [dB(A)]

Schalldruckpegel des Abstrahlgeräusches des VVS-Regelgerätes, A-bewertet, Systemdämpfung berücksichtigt

L_PA3 [dB(A)]

Schalldruckpegel des Abstrahlgeräusches des VVS-Regelgerätes mit Dämmschale, A-bewertet, Systemdämpfung berücksichtigt

Alle Schalldruckpegel basieren auf 20 μPa.

Volumenströme

V_Nenn [m³/h] und [l/s]

Nennvolumenstrom (100 %)

• Wert ist abhängig von Geräteserie und Nenngröße
• Werte im Internet und Produktbroschüre publiziert und im Auslegungsprogramm Easy Product Finder hinterlegt
• Referenzwert zur Berechnung von Prozentwerten (z. B. V_max)
• Obere Grenze des Einstellbereiches und maximal möglicher Volumenstrom-Sollwert des VVS-Regelgerätes

V_{min Gerät} [m³/h] und [l/s]

Technisch minimaler Volumenstrom

• Wert ist abhängig von Geräteserie, Nenngröße und Regelkomponente (Anbauteil)
• Werte im Auslegungsprogramm Easy Product Finder hinterlegt
• Untere Grenze des Einstellbereiches und minimaler regelbarer Volumenstrom-Sollwert des VVS-Regelgerätes
• Sollwerte unterhalb V_{min Gerät} (wenn V_min gleich Null eingestellt) führen je nach Regler zu instabiler Regelung oder Absperrung

V_max [m³/h] und [l/s]

Kundenseitig einstellbare, obere Grenze des Arbeitsbereiches des VVS-Regelgerätes

• V_max kann nur kleiner oder gleich V_Nenn eingestellt werden
• Bei analoger Ansteuerung von Volumenstromreglern (typischerweise verwendet), wird dem maximalen Wert des Sollwertsignals (10 V) der eingestellte maximale Wert (V_max) zugeordnet (siehe Kennlinie)

V_min [m³/h] und [l/s]

Kundenseitig einstellbare, untere Grenze des Arbeitsbereiches des VVS-Regelgerätes

• V_min sollte nur kleiner oder gleich V_max eingestellt werden
• V_min nicht kleiner als V_{min Gerät} einstellen, Regelung sonst instabil oder die Regelklappe schließt
• V_min gleich Null ist ein gültiger Wert
• Bei analoger Ansteuerung von Volumenstromreglern (typischerweise verwendet), wird dem minimalen Wert des Sollwertsignals (0 oder 2 V) der eingestellte minimale Wert (V_min) zugeordnet (siehe Kennlinie)

V [m³/h] und [l/s]

Volumenstrom

ΔV [± %]

Volumenstromgenauigkeit der eingestellten Volumenströme

ΔV_warm [± %]

Volumenstromgenauigkeit des Warmluftvolumenstroms von VVS-Mischgeräten

Druckdifferenzen

Δp_st [Pa]

Statische Druckdifferenz

Δp_st min [Pa]

Statische Mindest-Druckdifferenz

• Die statische Mindest-Druckdifferenz entspricht dem Druckverlust des VVS-Regelgerätes bei geöffneter Regelklappe, verursacht durch Strömungswiderstände (Sensorrohre, Klappenmechanik)
• Bei zu geringem Druck am VVS-Regelgerät wird selbst bei geöffneter Regelklappe unter Umständen der Sollvolumenstrom nicht erreicht
• Wichtige Größe zur Planung des Kanalnetzes und zur Dimensionierung des Ventilators einschließlich der Drehzahlsteuerung
• Es muss sichergestellt sein, dass unter allen Betriebsbedingungen an allen Regelgeräten ein ausreichender Kanaldruck ansteht und dazu unter anderem der Messpunkt oder die Messpunkte für die Drehzahlsteuerung entsprechend ausgewählt sind

Ausführungen

Verzinktes Stahlblech

• Luftführendes Gehäuse aus verzinktem Stahlblech
• Im Luftstrom befindliche Teile, wie bei der Serie beschrieben
• Außenliegende Bauteile, beispielsweise Konsolen und Deckel, in der Regel aus verzinktem Stahlblech

Pulverbeschichtete Oberfläche (P1)

• Luftführendes Gehäuse aus verzinktem Stahlblech, pulverbeschichtet RAL 7001, silbergrau
• Im Luftstrom befindliche Teile pulverbeschichtet oder Kunststoff
• Fertigungsbedingt eventuell einige im Luftstrom liegende Teile aus Edelstahl oder Aluminium pulverbeschichtet
• Außenliegende Bauteile, beispielsweise Konsolen und Deckel, in der Regel aus verzinktem Stahlblech

Edelstahl (A2)

• Luftführendes Gehäuse aus Edelstahl Typ 1.4201
• Im Luftstrom befindliche Teile pulverbeschichtet oder Edelstahl
• Außenliegende Bauteile, beispielsweise Konsolen und Deckel, in der Regel aus verzinktem Stahlblech
