Stellantrieb LM24A-SR-F TR mit Hilfschalter S2A TR
Stellantrieb zur Sollwertumschaltung

EN (Generation 2) mit Stellantrieb


B72

Für motorisierte Sollwertverstellung an KVS-Reglern und Drosselklappen, z. B. Umschaltung zwischen qvmin und qvmax

Stellantriebe für mechanisch selbsttätige KVS-Regelgeräte der Serien EN, RN, VFC und Drosselklappen der Serie RN sowie die ältere Ausführung der Serie EN (Generation 2)


  • Motorisierte, variable Sollwerteinstellung am KVS-Regelgerät
  • Versorgungsspannung 24 V AC/DC
  • Ansteuerung: Spannungssignal 2 – 10 V DC
  • Festlegung Sollwertbereich durch mechanische Anschläge
  • Formschlussverbindung mit KVS-Regelgerät
  • Mit potentialfreien Hilfsschaltern zur Endlagenüberwachung
  • Nachrüstung möglich

Allgemeine Informationen

Anwendung

  • Variable Sollwerteinstellung für mechanisch selbsttätiges KVS-Regelgerät RN
  • Variable Sollwerteinstellung für mechanisch selbsttätiges KVS-Regelgerät EN in der Generation 2 (mit Sollwerteinstellung an Winkelskala)
  • Variable Ansteuerung: Sollwertsignal 2 – 10 V DC, entspricht dem Gesamtdrehwinkel (0 – 95°)

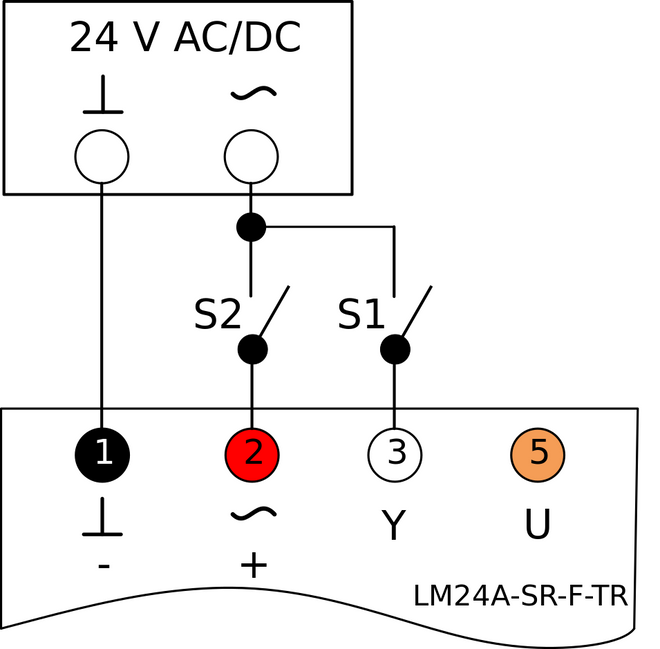

  • Min-Max-Umschaltung (2-Punkt-Betrieb) mit alternativer Beschaltung möglich
  • Arbeitsbereich Min-Max mechanisch einstellbar


Anwendung (Hilfsschalter)

  • Hilfsschalter Typ S2A zur Erfassung bestimmter Klappenstellungen von Stellantrieben
  • Potentialfreie Kontakte zur Signalisierung oder Aktivierung von Schaltfunktionen
  • Zwei Schalter integriert, beispielsweise Sollwert Min und Max


Varianten

  • B72 variabler Stellantrieb mit zusätzlichem Hilfsschalter






  • Alternativ:
    • B70 variabler Stellantrieb ohne Hilfsschalter


Bauteile und Eigenschaften

  • Überlastsicherer Stellantrieb LM24A-SR-F TR
  • Entriegelungstaste zur Handbetätigung
  • Formschlussverbindung mit der Skalenverstellung
  • Mechanische Anschläge zur Einstellung der Volumenstrom-Sollwerte
  • Schalter für Richtungsumkehr des Antriebs
  • Versorgungsspannung 24 V AC/DC
  • Sollwert- und Stellungssignal 2 – 10 V DC (bezogen auf 0 – 95°)
  • Werkseitig montierter Hilfsschalter S2A, Einstellung durch Stellpotentiometer


Inbetriebnahme

  • Mechanische Anschläge entsprechend den minimalen und maximalen Volumenströmen einstellen
  • Weiterführende Informationen zur Einstellung und Ansteuerung siehe Montageanleitung z. B. KVS-Regelgerät RN

Technische Information

Funktion, Technische Daten, Ausschreibungstext, Bestellschlüssel

  • Funktion
  • TECHNISCHE DATEN
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL
LM24A-SR-F TR mit Hilfsschalter S2A TR B72_08_gc_2023_DE_desvg.png

1 Drehknöpfe zum Einstellen des Hilfsschalters
2 Hilfsschalter S2A TR (werkseitig auf Antrieb montiert)
3 Anschlusskabel Hilfsschalter S2A
4 Getriebeausrastung
5 Regelkomponente LM24A-SR-F TR
6 Anschlusskabel Regelkomponente LM24A-SR-F TR

Stellantriebe für KVS-Regelgeräte ermöglichen eine Motorisierung der Sollwertverstellung, die ansonsten händisch an der Einstellskala
vorgenommen werden müsste. Der Stellantrieb B70, B72 bewegt dafür die Skalenverstellung variabel zwischen einer minimalen
und einer maximalen Stellung.


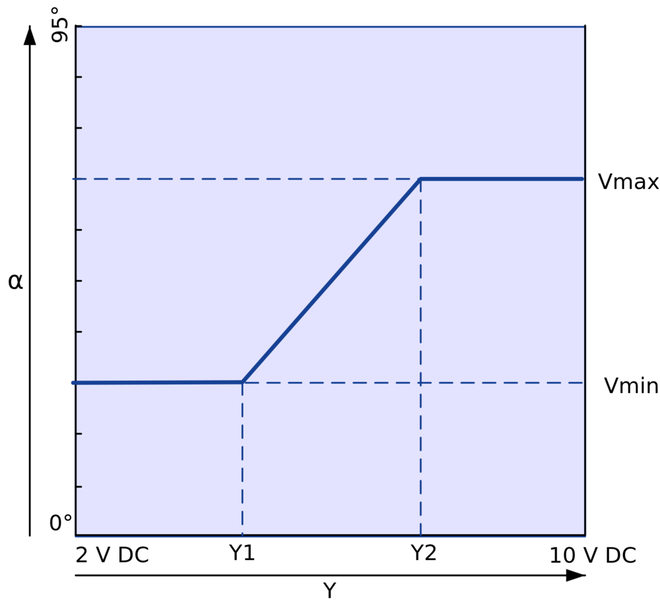

Die Sollwertverstellung an der Skala wird mit einem Spannungssignal 2 – 10 V DC angesteuert.
Dieses Spannungssignal ist beim Stellantrieb B70/B72 auf den gesamten Drehwinkel 0 – 95° des Antriebs abgebildet.


Der zu nutzende Skalenbereich für die Sollwertvorgabe ist im Rahmen der Inbetriebnahme des KVS-Reglers mittels mechanischen
Anschlägen einzustellen. Damit wird der tatsächlich nutzbare Skalenbereich eingeschränkt.
Die Höhe des Sollwertsignals ist auf den mechanisch gewählten Winkelbereich abzustimmen.


Das 2 – 10 V DC Ausgangssignal des KVS-Stellantriebs ist lediglich eine Stellungsrückmeldung und kein Volumenstrom-Istwert.
Das Ausgangssignal ist dabei auf den gesamten Drehwinkel 0 – 95° des Antriebs abgebildet.


In der Variante B72 können mittels Hilfsschalter S2A bauseits zwei individuelle Sollwertpositionen festgelegt und als Schaltkontakt
elektrisch ausgelesen werden.

Stellantriebe für Volumenstromregelgeräte der Serie RN und EN (Generation 2)

BestellschlüsseldetailStellantriebHilfsschalter
ArtikelnummerTypVersorgungsspannungArtikelnummerTyp

B72

M466DT6LM24A-SR-F TR24 V AC/DC

MM536AI3

S2A TR






,

Stellantrieb LM24A-SR-F

Versorgungsspannung (Wechselspannung)24 V AC ± 20 %, 50/60 Hz
Versorgungsspannung (Gleichspannung)24 V DC ± 20 %
Leistungsaufnahme Betrieb1 W
Leistungsaufnahme Ruhestellung0,4 W
Anschlussleistung zur Leitungsdimensionierung2 VA
Führungssignal2 – 10 V DC, Ra > 100 kΩ
Stellungsrückmeldung2 – 10 V DC, 1 mA
Drehmoment5 Nm
Laufzeit für 90°150 s
Anschlussleitung

4 × 0,75 mm², ca. 1 m lang

SchutzklasseIII (Schutzkleinspannung)
SchutzgradIP 54
EG-KonformitätEMV nach 2014/30/EU, RoHS nach 2011/65/EU

Betriebstemperatur (bedingt durch Betriebsbereich des Regelgerätes)

10 – 50 °C

Gewicht0,5 kg






,

Hilfsschalter S2A

Kontaktausführung2 Wechsler *1
Max. Schaltspannung (Wechselspannung)250 V AC
Max. Schaltstrom (Wechselspannung)3 A (ohmsche Last); 0,5 A (induktive Last)
Max. Schaltspannung (Gleichspannung)110 V DC
Max. Schaltstrom (Gleichspannung)0,5 A (ohmsche Last); 0,2 A (induktive Last)
Anschlussleitung6 × 0,75 mm², 1 m lang
SchutzklasseII (Schutzisolierung)
SchutzgradIP 54
EG-KonformitätEMV nach 2014/30/EU, Niederspannung nach 2014/35/EU, RoHS nach 2011/65/EU

Betriebstemperatur (bedingt durch Betriebsbereich des Regelgeräts)

10 – 50 °C

Gewicht0,250 kg

1)  Verwendung beider Hilfsschalter nur mit gleichen Schaltspannungen







Kategorie

  • Stetiger Stellantrieb mit Hilfsschaltern


Anwendung

  • Variable Sollwertvorgabe für Konstantvolumenstromregler mit Endlagenerfassung


Versorgungsspannung

  • 24 V AC/DC


Schnittstelle/Ansteuerung

  • 2 – 10 V DC für Sollwertposition
  • 1-Drahtsteuerung für Min/Max-Position
  • 2-Draht-Steuerung für Min/Max-Position


Anschluss

  • Anschlussleitung 4-adrig (Stellantrieb)
  • Anschlussleitung 6-adrig (Hilfsschalter)


Sollwerteinstellung

  • Min/Max Sollwert-Position bauseits mit mechanischen Anschlägen einstellbar


Hilfsschalter

  • Schaltkontakte zur Überwachung zweier Positionen:
    • Anschlagposition 1 - Schaltposition einstellbar 0 – 100 %
    • Anschlagposition 2 – Schaltposition einstellbar 0 – 100 %


Auslieferungszustand

  • Antrieb und Hilfsschalter werkseitig auf KVS-Regelgerät montiert


NR-VAV–RN-B72
| |
1 2
1 Serie
NR-VAV Nachrüstset




2 Variante
RN-B72 variabler Stellantrieb 24 V AC/DC mit Hilfsschalter für KVS-Regelgerät RN
EN-B72 variabler Stellantrieb 24 V AC/DC mit Hilfsschalter für KVS-Regelgerät EN Generation 2 (Sollwertverstellung an Winkelskala)Hinweis:
Dies ist der Bestellschlüssel zur Nachrüstung des Stellantriebs für ein KVS-Regelgerät.
In der Regel wird der Stellantrieb bei der Erstbestellung über den Bestellschlüssel des Grundgeräts unter dem Abschnitt Stellantrieb zur Sollwertverstellung mit den Bestellkürzeln B72 festgelegt.

Kombinationen Vollbild, Kombinationen Halbbild

  • Kombinationen Halbbild

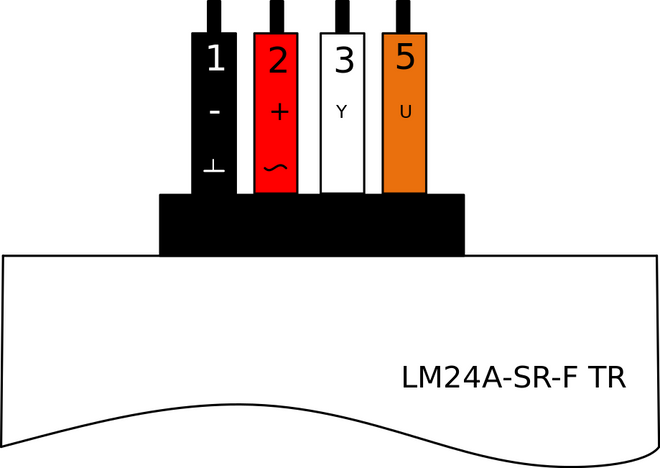

LM24A-SR-F TR, Belegung der Anschlussleitung

1, ⊥, –: Masse, Null
2, ~, +: Versorgungsspannung
3, Y: Sollwertsignal
5, U: Stellungsrückmeldung


Downloads

Produktinfos

  • Produktdatenblatt B72

    B72_PD_2023_12_06_DE_de Produktdatenblatt 290 KB pdf
