RFD

RFD-Q-D

Runder Frontdurchlass

Mit Ausströmdüse

Ohne Ausströmdüse

Drallförmige, horizontale Luftführung

Online erhältlich - jetzt konfigurieren

Mit niedriger Schallleistung für Komfort- und Industriebereiche, mit feststehenden Lamellen

Runde und quadratische Deckendralldurchlässe

Nenngrößen 125, 160, 200, 250, 315, 400
Volumenstrombereich 4 – 330 l/s oder 14 – 1188 m³/h
Frontdurchlass variantenabhängig aus pulverbeschichtetem verzinktem Stahlblech oder aus Aluminium
Für Zuluft und Abluft
Für konstante und variable Volumenströme
Für Deckensysteme aller Art
Mit Ausströmdüse optimal zum Kühlbetrieb bei freihängendem Einbau
Hohe Induktion zum schnellen Abbau der Temperaturdifferenz und der Luftgeschwindigkeit
Bis 35-facher Luftwechsel durch Reihenanordnung mit minimalem Mittenabstand von 0,9 m

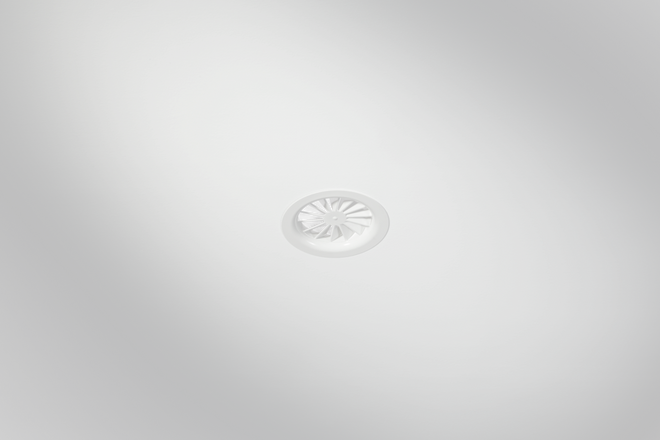

Ideal für Komfortbereiche

Optionale Ausstattung und Zubehör

Sichtseite des Frontdurchlasses in Farben nach RAL Classic
Luftleitungsanschluss horizontal und vertikal

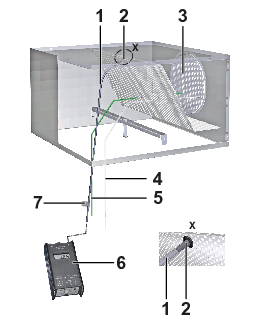

Anschlusskasten mit Drosselelement, Seilzugverstellung und Messnippel
Niedriger Anschlusskasten

Initialisiere Bestellschlüssel

Anwendung

Anwendung

Deckendralldurchlässe der Serie RFD als Zuluft- und Abluftdurchlass für Komfortbereiche
Gestaltungselement für Bauherren und Architekten mit gehobenen Ansprüchen an Architektur und Design
Drallförmige horizontale Zuluftführung für Mischlüftung
Effizienter Drall mit hoher Induktion bewirkt schnellen Abbau der Temperaturdifferenz und der Luftgeschwindigkeit (bei Zuluft)
Für konstante und variable Volumenströme
Für Zulufttemperaturdifferenzen von –12 bis +10 K
Für Räume bis ca. 4 m Höhe (Unterkante Fertigdecke)
Für Deckensysteme aller Art
Mit Randverbreiterung auch freihängender Einbau mit Ausströmdüse möglich (bei Zuluft)

Besondere Merkmale

Niedrige Schallleistung, ideal für Komfortbereiche
Feststehende Lamellen
Für Deckensysteme aller Art
Luftleitungsanschluss horizontal und vertikal
Bis 35-facher Luftwechsel durch Reihenanordnung mit minimalem Mittenabstand von 0,9 m

Nenngrößen

125, 160, 200, 250, 315, 400

Beschreibung

Varianten

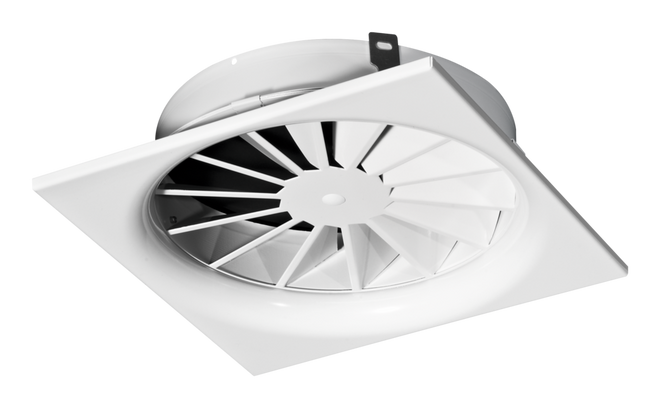

RFD-Q: Quadratischer Frontdurchlass

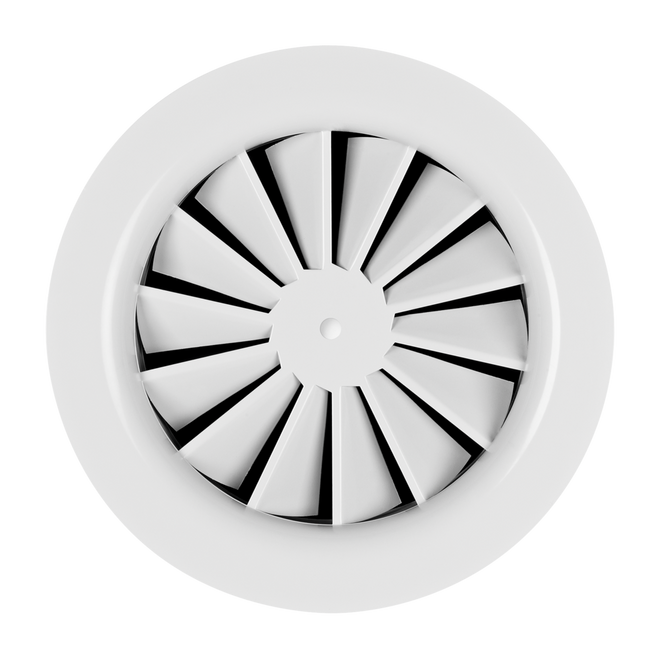

RFD-R: Runder Frontdurchlass
RFD-*-D: Frontdurchlass mit Ausströmdüse

Anschluss

K: Vertikaler Luftleitungsanschluss, mit Anschlusskragen
US: Vertikaler Luftleitungsanschluss, mit Übergangsstück
A: Horizontaler Luftleitungsanschluss, mit Anschlusskasten

Nur RFD-R

UO: Vertikaler Luftleitungsanschluss, mit Übergangsstück und Traverse

Nur RFD-R-D

UD: Vertikaler Luftleitungsanschluss, mit Übergangsstück, Traverse und Ausströmdüse
N: Horizontaler Luftleitungsanschluss, mit niedrigem Anschlusskasten zur Anordnung oberhalb offener Decken

Bauteile und Eigenschaften

Quadratischer oder runder Frontdurchlass
Frontdurchlass mit radial angeordneten feststehenden Lamellen

Anbauteile

M: Drosselelement zum Volumenstromabgleich
MN: Messnippel und Drosselelement mit Seilzug zum Volumenstromabgleich bei montiertem Frontdurchlass

Zubehör

Lippendichtung

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180
Anschlussstutzen mit Einlegesicke für Lippendichtung (nur bei Zubehör Lippendichtung)

Materialien und Oberflächen

Q: Frontdurchlass aus Aluminium
R: Frontdurchlass aus verzinktem Stahlblech
Anschlusskasten, Anschlusskragen und Traverse aus verzinktem Stahlblech
Übergangsstück aus Aluminium
Lippendichtung aus Gummi
Frontdurchlass pulverbeschichtet, RAL 9010, reinweiß
P1: Pulverbeschichtet, Farbton nach RAL Classic

Normen und Richtlinien

Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
Überprüfung und Reinigung nach VDI 6022

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Schematische Darstellung, RFD-R-D mit Anschlusskasten für horizontalen Luftleitungsanschluss

① Frontdurchlass
② Mittelschraubenbefestigung
③ Anschlusskasten
④ Traverse
⑤ Aufhängebohrung
⑥ Anschlussstutzen

Optional
⑦ Lippendichtung
⑧ Messnippel
⑨ Drosselelement zum Volumenstromabgleich
⑩ Grüner Seilzug, Drosselelement schließen
⑪ Weißer Seilzug, Drosselelement öffnen
⑫ Messschlauch
⑬ Textfahne Anschlusskastenvariante

Funktionsbeschreibung

Deckendralldurchlässe lassen die Zuluft lufttechnischer Anlagen drallförmig in den Raum strömen. Diese Strömung bewirkt eine hohe Induktion von Raumluft und dadurch eine schnelle Reduzierung der Luftgeschwindigkeit und der Temperaturdifferenz zwischen Zuluft und Raumluft. Mit Deckendralldurchlässen sind große Volumenströme möglich. Das Ergebnis ist eine Mischlüftung für Komfortbereiche mit guter Raumdurchlüftung bei geringen Turbulenzen im Aufenthaltsbereich.

Deckendralldurchlässe der Serie RFD haben feststehende Lamellen. Die Luftführung ist horizontal mit allseitiger Strömung. Die Zulufttemperaturdifferenz kann –12 bis +10 K betragen.

Ein Drosselelement (optional) vereinfacht den Volumenstromabgleich zur Inbetriebnahme. Messnippel und Drosselelement mit Seilzug, als weitere Option, ermöglichen den Volumenstromabgleich bei montiertem Frontdurchlass.

Zur architektonisch einheitlichen Gestaltung kann die Serie RFD auch als Abluftdurchlass Verwendung finden.

Nenngrößen	125, 160, 200, 250, 315, 400 mm
Minimaler Volumenstrom, bei Δt_Z = –6 K	4 – 36 l/s oder 14 – 130 m³/h
Maximaler Volumenstrom, bei L_WA ≅ 50 dB(A)	22 – 330 l/s oder 79 – 1188 m³/h
Zulufttemperaturdifferenz	–12 bis +10 K

Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme und die korrespondierenden Schallleistungspegel und Druckdifferenzen.

Die minimalen Volumenströme gelten für eine Zulufttemperaturdifferenz von –6 K.

Die maximalen Volumenströme gelten für einen Schallleistungspegel von ca. 50 dB (A) bei 0° Drosselklappenstellung.

Zu exakten Werten, unter Berücksichtigung aller Parameter, führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder.

RFD-*-K, Schallleistungspegel und Gesamtdruckdifferenz

Nenngröße	V		Δp_t	L_WA
Nenngröße	l/s	m³/h	Pa	dB(A)
125	4,4	16	2	<15
125	10	36	16	29
125	15	54	36	38
125	24	86	92	50
160	5	18	1	<15
160	15	54	8	16
160	30	108	34	34
160	47	169	83	50
200	7	25	1	<15
200	30	108	15	26
200	50	180	43	38
200	75	270	96	50
250	10	36	1	<15
250	45	162	14	27
250	80	288	43	41
250	114	410	87	50
315	19	68	1	<15
315	75	270	12	25
315	130	468	37	40
315	185	666	75	50
400	27	97	1	<15
400	95	342	12	26
400	165	594	35	40
400	230	828	69	50

RFD-*-D-K, Schallleistungspegel und Gesamtdruckdifferenz

Nenngröße	V		Δp_t	L_WA
Nenngröße	l/s	m³/h	Pa	dB(A)
125	4,4	16	1	<15
125	15	54	8	18
125	30	108	33	36
125	46	166	79	50
160	6,4	23	1	<15
160	25	90	8	16
160	45	162	26	33
160	76	274	74	50
200	9	32	0	<15
200	45	162	11	23
200	75	270	31	37
200	110	396	66	50
250	14	50	0	<15
250	65	234	10	21
250	115	414	33	38
250	164	590	66	50
315	25	90	1	<15
315	95	342	11	23
315	165	594	32	38
315	240	864	67	50
400	36	130	1	<15
400	135	486	12	24
400	235	846	36	40
400	330	1188	71	50

RFD-*-US, Schallleistungspegel und Gesamtdruckdifferenz

Nenngröße	V		Δp_t	L_WA
Nenngröße	l/s	m³/h	Pa	dB(A)
125	4	14	2	<15
125	10	36	17	28
125	15	54	37	39
125	22	79	80	50
160	5	18	1	<15
160	20	72	15	24
160	30	108	35	37
160	42	151	68	50
200	7	25	1	<15
200	30	108	22	23
200	50	180	60	39
200	70	252	117	50
250	10	36	1	<15
250	45	162	19	25
250	80	288	61	40
250	114	410	123	50
315	19	68	1	<15
315	70	252	17	25
315	130	468	59	42
315	170	612	101	50
400	27	97	1	<15
400	90	324	15	24
400	155	558	44	39
400	220	792	88	50

RFD-*-D-US, Schallleistungspegel und Gesamtdruckdifferenz

Nenngröße	V		Δp_t	L_WA
Nenngröße	l/s	m³/h	Pa	dB(A)
125	4,4	16	1	<15
125	15	54	10	17
125	25	90	28	34
125	38	137	64	50
160	6	22	1	<15
160	25	90	9	16
160	45	162	29	35
160	66	238	62	50
200	9	32	1	<15
200	40	144	22	20
200	70	252	66	37
200	102	367	140	50
250	14	50	1	<15
250	60	216	21	22
250	105	378	63	39
250	145	522	120	50
315	25	90	2	<15
315	90	324	21	22
315	155	558	62	38
315	220	792	125	50
400	36	130	1	<15
400	120	432	17	22
400	205	738	49	38
400	285	1026	95	50

RFD-*-A, Schallleistungspegel und Gesamtdruckdifferenz

Nenngröße	V		Drosselklappenstellung
Nenngröße	V		0°		45°		90°
Nenngröße	V		Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA
Nenngröße	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
125	4	14	2	<15	3	<15	4	<15
125	10	36	17	28	19	28	26	28
125	15	54	38	38	43	39	58	38
125	22	79	82	50	93	49	124	50
160	5	18	1	<15	1	<15	1	<15
160	15	54	9	16	11	17	15	15
160	30	108	35	34	43	36	60	34
160	47	169	86	50	105	51	147	51
200	7	25	1	<15	1	<15	1	<15
200	25	90	12	21	15	21	20	21
200	44	158	36	35	45	36	61	35
200	70	252	91	50	114	52	156	51
250	10	36	1	<15	1	<15	1	<15
250	45	162	14	25	19	26	25	25
250	75	270	40	38	52	40	70	39
250	110	396	86	50	113	52	151	52
315	19	68	1	<15	1	<15	2	<15
315	70	252	12	24	17	26	22	24
315	120	432	35	39	49	40	63	38
315	175	630	75	50	103	52	135	50
400	27	97	1	<15	1	<15	1	<15
400	90	324	10	24	13	25	17	24
400	160	576	33	40	40	41	53	39
400	220	792	63	50	75	52	100	49

RFD-*-D-A, Schallleistungspegel und Gesamtdruckdifferenz

Nenngröße	V		Drosselklappenstellung
Nenngröße	V		0°		45°		90°
Nenngröße	V		Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA
Nenngröße	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
125	4,4	16	1	<15	1	<15	3	<15
125	15	54	12	19	17	20	33	23
125	30	108	48	37	68	40	132	41
125	43	155	98	50	139	52	271	53
160	6,4	23	1	<15	1	<15	2	<15
160	30	108	16	22	24	22	44	25
160	50	180	45	37	68	38	123	41
160	71	256	91	50	138	53	250	54
200	9	32	1	<15	1	<15	2	<15
200	40	144	13	21	19	22	34	24
200	70	252	39	37	59	38	104	40
200	105	378	89	50	133	53	234	54
250	14	50	1	<15	1	<15	2	<15
250	60	216	12	20	18	23	32	23
250	108	389	39	37	58	39	103	40
250	153	551	79	50	116	53	207	52
315	25	90	1	<15	2	<15	2	<15
315	90	324	13	23	20	25	29	25
315	150	540	35	38	55	40	82	40
315	215	774	72	50	114	52	168	52
400	36	130	1	<15	1	<15	2	<15
400	120	432	11	23	15	23	22	23
400	205	738	33	38	44	39	65	39
400	290	1044	65	50	87	50	131	51

Deckendralldurchlässe mit quadratischem oder rundem Frontdurchlass. Als Zuluft- und Abluftdurchlass für Komfort- und Industriebereiche. Frontdurchlass mit feststehenden Lamellen für drallförmige horizontale Luftführung mit hoher Induktion. Zum Einbau in abgehängte Decken aller Art.

Einbaufertige Komponente, bestehend aus dem Frontdurchlass mit radial angeordneten, feststehenden Lamellen und einem Anschlussstutzen oder einem Anschlusskasten mit horizontal oder vertikal angeordnetem Anschlussstutzen und Bohrungen oder Aufhängelaschen zur Abhängung.

Mittelschraubenbefestigung des Frontdurchlasses an der Traverse.

Anschlussstutzen, passend für Luftleitungen nach EN 1506 oder EN 13180.

Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135.

Besondere Merkmale

Niedrige Schallleistung, ideal für Komfortbereiche
Feststehende Lamellen
Für Deckensysteme aller Art
Luftleitungsanschluss horizontal und vertikal
Bis 35-facher Luftwechsel durch Reihenanordnung mit minimalem Mittenabstand von 0,9 m

Materialien und Oberflächen

Q: Frontdurchlass aus Aluminium
R: Frontdurchlass aus verzinktem Stahlblech
Anschlusskasten, Anschlusskragen und Traverse aus verzinktem Stahlblech
Übergangsstück aus Aluminium
Lippendichtung aus Gummi
Frontdurchlass pulverbeschichtet, RAL 9010, reinweiß
P1: Pulverbeschichtet, Farbton nach RAL Classic

Technische Daten

Nenngrößen: 125, 160, 200, 250, 315, 400 mm
Minimaler Volumenstrom, bei Δt_Z = –6 K: 4 – 36 l/s oder 14 – 130 m³/h
Maximaler Volumenstrom, bei L_WA ≅ 50 dB(A): 22 – 330 l/s oder 79 – 1188 m³/h
Zulufttemperaturdifferenz: –12 bis +10 K

Auslegungsdaten

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Strömungsgeräusch

L_WA _______________________ [dB(A)]

Serie
RFD Dralldurchlass

Bauform
R Rund
Q Quadratisch

Ausführung
Keine Eintragung: Ohne Ausströmdüse
D Mit Ausströmdüse

Anschluss
K       Vertikal, mit Anschlusskragen
US       Vertikal, mit Übergangsstück
A       Horizontal, mit Anschlusskasten
               Nur RFD-R
UO       Vertikal, mit Übergangsstück und Traverse
               Nur RFD-R-D
UD       Vertikal, mit Übergangsstück, Traverse und Ausströmdüse
N       Horizontal, mit niedrigem Anschlusskasten

Drosselelement zum Volumenstromabgleich
       Keine Eintragung: Ohne
M       Mit (Nur Anschluss A und N)
MN       Mit Seilzug und Messnippel (Nur Anschluss A)

Zubehör
Keine Eintragung: Ohne
L Mit Lippendichtung (Nur Anschluss A und N)

Nenngröße [mm]
125
160
200
250
315
400

Oberfläche Sichtseite
Keine Eintragung
Pulverbeschichtet RAL 9010, reinweiß

       Glanzgrad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle anderen RAL-Farben 70 %

Bestellbeispiel: RFD–Q–D–A–M–L/200/P1-RAL 9016

Bauform	Quadratisch
Ausführung	Mit Ausströmdüse
Anschluss	Horizontal
Drosselelement zum Volumenstromabgleich	Mit
Zubehör	Lippendichtung
Nenngröße	200
Oberfläche Sichtseite	RAL 9016, verkehrsweiß, Glanzgrad 70 %

Varianten, Abmessungen und Gewichte, Produktdetails

RFD-Q-D

RFD-Q-K

Variante

Deckendralldurchlass mit quadratischem Frontdurchlass

Nenngrößen

125, 160, 200, 250, 315, 400

Bauteile und Eigenschaften

Quadratischer Frontdurchlass
Runder Anschlusskragen zum vertikalen Anschluss der Luftleitung

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180

RFD-Q-D-K

Variante

Deckendralldurchlass mit Ausströmdüse und quadratischem Frontdurchlass

Nenngrößen

125, 160, 200, 250, 315, 400

Bauteile und Eigenschaften

Quadratischer Frontdurchlass
Ausströmdüse für bessere strömungstechnische und akustische Eigenschaften
Runder Anschlusskragen zum vertikalen Anschluss der Luftleitung

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180

RFD-Q-US

Variante

Deckendralldurchlass mit quadratischem Frontdurchlass

Nenngrößen

125, 160, 200, 250, 315, 400

Bauteile und Eigenschaften

Quadratischer Frontdurchlass
Übergangsstück zum vertikalen Anschluss der Luftleitung

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180

RFD-Q-D-US

Variante

Deckendralldurchlass mit Ausströmdüse und quadratischem Frontdurchlass

Nenngrößen

125, 160, 200, 250, 315, 400

Bauteile und Eigenschaften

Quadratischer Frontdurchlass
Ausströmdüse für bessere strömungstechnische und akustische Eigenschaften
Übergangsstück zum vertikalen Anschluss der Luftleitung

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180

RFD-Q-A

Variante

Deckendralldurchlass mit quadratischem Frontdurchlass

Nenngrößen

125, 160, 200, 250, 315, 400

Bauteile und Eigenschaften

Quadratischer Frontdurchlass
Anschlusskasten für horizontalen Luftleitungsanschluss
Runde Öffnung zur Aufnahme des Frontdurchlasses
Mittelschraubenbefestigung mit Zierkappe zur einfachen Montage des Frontdurchlasses
Drosselelement zum Volumenstromabgleich, optional
Messnippel und Drosselelement mit Seilzug zum Volumenstromabgleich, optional
Lippendichtung, optional

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180
Anschlussstutzen mit Einlegesicke für Lippendichtung (nur bei Zubehör Lippendichtung)

RFD-Q-D-A

Variante

Deckendralldurchlass mit Ausströmdüse und quadratischem Frontdurchlass

Nenngrößen

125, 160, 200, 250, 315, 400

Bauteile und Eigenschaften

Quadratischer Frontdurchlass
Ausströmdüse für bessere strömungstechnische und akustische Eigenschaften
Anschlusskasten für horizontalen Luftleitungsanschluss
Runde Öffnung zur Aufnahme des Frontdurchlasses
Mittelschraubenbefestigung mit Zierkappe zur einfachen Montage des Frontdurchlasses
Drosselelement zum Volumenstromabgleich, optional
Messnippel und Drosselelement mit Seilzug zum Volumenstromabgleich, optional
Lippendichtung, optional

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180
Anschlussstutzen mit Einlegesicke für Lippendichtung (nur bei Zubehör Lippendichtung)

RFD-R-K

Variante

Deckendralldurchlass mit rundem Frontdurchlass

Nenngrößen

125, 160, 200, 250, 315, 400

Bauteile und Eigenschaften

Runder Frontdurchlass
Runder Anschlusskragen zum vertikalen Anschluss der Luftleitung

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180

RFD-R-D-K

Variante

Deckendralldurchlass mit Ausströmdüse und rundem Frontdurchlass

Nenngrößen

125, 160, 200, 250, 315, 400

Bauteile und Eigenschaften

Runder Frontdurchlass
Ausströmdüse für bessere strömungstechnische und akustische Eigenschaften
Runder Anschlusskragen zum vertikalen Anschluss der Luftleitung

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180

RFD-R-US

Variante

Deckendralldurchlass mit rundem Frontdurchlass

Nenngrößen

125, 160, 200, 250, 315, 400

Bauteile und Eigenschaften

Runder Frontdurchlass
Übergangsstück zum vertikalen Anschluss der Luftleitung

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180

RFD-R-D-US

Variante

Deckendralldurchlass mit Ausströmdüse und rundem Frontdurchlass

Nenngrößen

125, 160, 200, 250, 315, 400

Bauteile und Eigenschaften

Runder Frontdurchlass
Ausströmdüse für bessere strömungstechnische und akustische Eigenschaften
Übergangsstück zum vertikalen Anschluss der Luftleitung

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180

RFD-R-UO

Variante

Deckendralldurchlass mit rundem Frontdurchlass

Nenngrößen

125, 160, 200, 250, 315, 400

Bauteile und Eigenschaften

Runder Frontdurchlass
Übergangsstück zum vertikalen Anschluss der Luftleitung
Mittelschraubenbefestigung mit Zierkappe zur einfachen Montage des Frontdurchlasses

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180

RFD-R-D-UD

Variante

Deckendralldurchlass mit Ausströmdüse und rundem Frontdurchlass

Nenngrößen

125, 160, 200, 250, 315, 400

Bauteile und Eigenschaften

Runder Frontdurchlass
Ausströmdüse für bessere strömungstechnische und akustische Eigenschaften
Übergangsstück zum vertikalen Anschluss der Luftleitung
Mittelschraubenbefestigung mit Zierkappe zur einfachen Montage des Frontdurchlasses

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180

RFD-R-A

Variante

Deckendralldurchlass mit rundem Frontdurchlass

Nenngrößen

125, 160, 200, 250, 315, 400

Bauteile und Eigenschaften

Runder Frontdurchlass
Anschlusskasten für horizontalen Luftleitungsanschluss
Runde Öffnung zur Aufnahme des Frontdurchlasses
Mittelschraubenbefestigung mit Zierkappe zur einfachen Montage des Frontdurchlasses
Drosselelement zum Volumenstromabgleich, optional
Messnippel und Drosselelement mit Seilzug zum Volumenstromabgleich, optional
Lippendichtung, optional

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180
Anschlussstutzen mit Einlegesicke für Lippendichtung (nur bei Zubehör Lippendichtung)

RFD-R-D-A

Variante

Deckendralldurchlass mit Ausströmdüse und rundem Frontdurchlass

Nenngrößen

125, 160, 200, 250, 315, 400

Bauteile und Eigenschaften

Runder Frontdurchlass
Ausströmdüse für bessere strömungstechnische und akustische Eigenschaften
Anschlusskasten für horizontalen Luftleitungsanschluss
Runde Öffnung zur Aufnahme des Frontdurchlasses
Mittelschraubenbefestigung mit Zierkappe zur einfachen Montage des Frontdurchlasses
Drosselelement zum Volumenstromabgleich, optional
Messnippel und Drosselelement mit Seilzug zum Volumenstromabgleich, optional
Lippendichtung, optional

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180
Anschlussstutzen mit Einlegesicke für Lippendichtung (nur bei Zubehör Lippendichtung)

RFD-R-D-N

Variante

Deckendralldurchlass mit Ausströmdüse und rundem Frontdurchlass

Nenngrößen

125, 160, 200, 250, 315, 400

Bauteile und Eigenschaften

Runder Frontdurchlass
Ausströmdüse für bessere strömungstechnische und akustische Eigenschaften
Anschlusskasten für horizontalen Luftleitungsanschluss
Kompakte Einheit aus Luftdurchlass und Anschlusskasten mit niedriger Bauhöhe für offene Rasterdecken
Drosselelement zum Volumenstromabgleich, optional
Lippendichtung, optional

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180
Anschlussstutzen mit Einlegesicke für Lippendichtung (nur bei Zubehör Lippendichtung)

RFD-Q-K

RFD-Q-K, RFD-Q-D-K

Nenngröße	RFD-Q-K □Q₁ mm	RFD-Q-K H₂ mm	RFD-Q-K m kg	RFD-Q-D-K □Q₁ mm	RFD-Q-D-K H₂ mm	RFD-Q-D-K m kg	ØD mm	H₁ mm
125	198	42	0,6	198	67	0,7	123	8
160	198	45	0,7	248	70	0,9	158	8
200	248	45	1,0	248	70	1,2	198	8
250	298	42	1,5	298	67	1,7	248	8
315	398	45	2,4	398	80	2,9	313	8
400	498	45	3,6	498	80	4,3	398	8

RFD-Q-US, RFD-Q-D-US

Nenngröße	RFD-Q-US □Q₁ mm	RFD-Q-US H₂ mm	RFD-Q-US m kg	RFD-Q-D-US □Q₁ mm	RFD-Q-D-US H₂ mm	RFD-Q-D-US m kg	ØD mm	H₁ mm	ØD₃ mm	C mm
125	198	120	0,7	198	145	0,8	98	8	127	40
160	198	125	0,9	248	150	1,1	123	8	162	40
200	248	128	1,2	248	153	1,4	158	8	202	40
250	298	133	1,7	298	158	2,0	198	8	252	40
315	398	140	2,7	398	175	3,2	248	8	318	40
400	498	150	4,1	498	185	4,7	313	8	403	40

RFD-Q-A, RFD-Q-D-A

Nenngröße	RFD-Q-A □Q₁ mm	RFD-Q-A H₃ mm	RFD-Q-A A mm	RFD-Q-A m kg	RFD-Q-D-A □Q₁ mm	RFD-Q-D-A H₃ mm	RFD-Q-D-A A mm	RFD-Q-D-A m kg	H₁ mm	□Q₃ mm	H₄ mm	ØD₄ mm	ØD mm	C mm	Anschlusskasten
125	198	255	170	3,0	198	276	196	3,1	8	216	195	125	98	50	AK-Uni-028
160	198	280	182	3,5	248	301	208	3,8	8	266	220	160	123	48	AK-Uni-029
200	248	310	194	4,3	248	331	220	4,5	8	290	250	200	158	50	AK-Uni-030
250	298	355	219	8,7	298	376	245	9,0	8	476	295	250	198	50	AK-Uni-031
315	398	395	244	12,0	398	436	281	12,5	8	567	345	315	248	48	AK-Uni-032
400	498	470	277	15,1	498	501	313	15,8	8	615	410	400	313	50	AK-Uni-033

RFD-R-K, RFD-R-D-K

Nenngröße	RFD-R-K ØD₁ mm	RFD-R-K A_eff m²	RFD-R-K H₂ mm	RFD-R-K m kg	RFD-R-D-K ØD₁ mm	RFD-R-D-K A_eff m²	RFD-R-D-K H₂ mm	RFD-R-D-K m kg	ØD₂ mm	ØD mm	H₁ mm
125	158	0,0026	42	0,4	200	0,0034	67	0,5	120	123	8
160	197	0,0037	45	0,6	250	0,0060	70	1,0	155	158	8
200	241	0,0066	45	0,9	300	0,0092	70	1,3	195	198	8
250	295	0,0110	42	1,3	350	0,0150	67	1,8	245	248	8
315	364	0,0205	45	1,9	450	0,0265	80	2,8	310	313	8
400	450	0,0280	45	2,9	580	0,0355	80	4,1	395	398	8

RFD-R-US, RFD-R-D-US

Nenngröße	RFD-R-US ØD₁ mm	RFD-R-US H₂ mm	RFD-R-US m kg	RFD-R-D-US ØD₁ mm	RFD-R-D-US H₂ mm	RFD-R-D-US m kg	ØD mm	H₁ mm	ØD₃ mm	C mm
125	158	120	0,5	200	153	0,6	98	8	127	40
160	197	125	0,8	250	158	1,1	123	8	162	40
200	241	128	1,1	300	161	1,5	158	8	202	40
250	295	133	1,6	350	166	2,1	198	8	252	40
315	364	140	2,3	450	183	3,2	248	8	318	40
400	450	150	3,4	580	193	4,6	313	8	403	40

RFD-R-UO, RFD-R-D-UD

Nenngröße	RFD-R-UO ØD₁ mm	RFD-R-UO H₂ mm	RFD-R-UO m kg	RFD-R-D-UD ØD₁ mm	RFD-R-D-UD H₂ mm	RFD-R-D-UD m kg	ØD mm	H₁ mm	ØD₃ mm	C mm
125	158	146	0,6	200	192	0,7	98	8	127	40
160	197	151	0,8	250	196	1,2	123	8	162	40
200	241	154	1,2	300	197	1,7	158	8	202	40
250	295	159	1,6	350	202	2,2	198	8	252	40
315	364	166	2,5	450	219	3,6	248	8	318	40
400	450	176	3,7	580	229	5,3	313	8	403	40

RFD-R-A, RFD-R-D-A

Nenngröße	RFD-R-A ØD₁ mm	RFD-R-A H₃ mm	RFD-R-A A mm	RFD-R-A m kg	RFD-R-D-A ØD₁ mm	RFD-R-D-A H₃ mm	RFD-R-D-A A mm	RFD-R-D-A m kg	H₁ mm	□Q₃ mm	H₄ mm	ØD₄ mm	ØD mm	C mm	Anschlusskasten
125	158	255	170	2,8	200	284	204	2,9	8	216	195	125	98	50	AK-Uni-028
160	197	280	182	3,5	250	309	216	3,8	8	266	220	160	123	48	AK-Uni-029
200	241	310	194	4,2	300	339	228	4,6	8	290	250	200	158	50	AK-Uni-030
250	295	355	219	8,5	350	384	253	9,0	8	476	295	250	198	50	AK-Uni-031
315	364	395	244	11,6	450	444	289	12,5	8	567	345	315	248	48	AK-Uni-032
400	450	470	277	14,4	580	509	321	15,7	8	615	410	400	313	50	AK-Uni-033

RFD-R-D-N

Nenngröße	ØD mm	B₁ mm	T₁ mm	H₃ mm	T₂ mm	A mm	C mm	G mm	m kg
125	98	283	304	152	264	77	50	159	2,4
160	123	335	333	177	293	90	48	155	3,8
200	158	392	413	212	373	108	50	195	5,1
250	198	435	456	262	416	132	50	195	6,5
315	248	496	516	312	476	157	48	230	10,0
400	313	728	692	377	652	190	50	305	15,0

Frontdurchlass RFD-Q

RFD-Q

Nenngröße	RFD-Q-K □Q₁ mm	RFD-Q-K A_eff m²	RFD-Q-D-K □Q₁ mm	RFD-Q-D-K A_eff m²	ØD₂ mm
125	198	0,0026	198	0,0034	120
160	198	0,0037	248	0,0060	155
200	248	0,0066	248	0,0092	195
250	298	0,0110	298	0,0150	245
315	398	0,0205	398	0,0265	310
400	498	0,0280	498	0,0355	395

RFD-R

Nenngröße	RFD-R-K ØD₁ mm	RFD-R-K A_eff m²	RFD-R-D-K ØD₁ mm	RFD-R-D-K A_eff m²	ØD₂ mm
125	158	0,0026	200	0,0034	120
160	197	0,0037	250	0,0060	155
200	241	0,0066	300	0,0092	195
250	295	0,0110	350	0,0150	245
315	364	0,0205	450	0,0265	310
400	450	0,0280	580	0,0355	395

Einbaubeispiele, Einbaudetails, Inbetriebnahme, Grundlagen und Definitionen

Einbau in geschlossene Decken 00104475_0.

Deckenbündiger Einbau

Einbau und Inbetriebnahme

Vorzugsweise für lichte Raumhöhen bis 4,0 m
Deckenbündiger Einbau
RFD-*-D: Auch freihängender Einbau
RFD-*-UO, RFD-*-UD: Klemmbefestigung in Deckenplatten bis 20 mm
Luftleitungsanschluss horizontal oder vertikal

Die Darstellungen sind schematisch und dienen zum besseren Verständnis der Einbaudetails

Deckenausschnitt

Produktvariante	125 a mm	125 Ød mm	160 a mm	160 Ød mm	200 a mm	200 Ød mm	250 a mm	250 Ød mm	315 a mm	315 Ød mm	400 a mm	400 Ød mm
RFD-Q-K	180	140	235	175	295	215	370	265	465	330	595	415
RFD-Q-D-K	180	170	235	205	295	233	370	283	465	380	595	480
RFD-Q-A		140		175		215		265		330		415
RFD-Q-D-A		170		205		233		283		380		480
RFD-R-K	180	140	235	175	295	215	370	265	465	330	595	415
RFD-R-D-K	180	170	235	205	295	245	370	295	465	380	595	480
RFD-R-UO		125		160		200		250		315		400
RFD-R-D-UD		165		200		240		290		375		460
RFD-R-A		140		175		215		265		330		415
RFD-R-D-A		170		205		245		295		380		480

AK-Uni-...-MN Volumenstromabgleich

① Drosselelement
② Weißer Seilzug, Drosselklappe öffnen

Geöffnet, 0°

Volumenstromabgleich

Wenn mehrere Luftdurchlässe einem Volumenstromregler zugeordnet sind, ist eventuell ein Abgleich der Volumenströme erforderlich.

Deckenluftdurchlässe mit Universalanschlusskasten und Drosselelement (Variante -M): Bei abgenommenem Frontdurchlass ist ein Drosselelement zugänglich, das von 0 bis 90° stufenlos verstellbar ist
Deckenluftdurchlässe mit Universalanschlusskasten mit Drosselelement und Messnippel (Variante -MN): Mit zwei Seilzügen (weiß und grün) lässt sich die Drosselklappe auch bei montiertem Frontdurchlass betätigen.

Volumenstrommessung

Deckenluftdurchlässe mit Universalanschlusskasten sowie Drosselelement und Messnippel (Variante -MN) ermöglichen den Volumenstromabgleich bei montiertem Frontdurchlass.

Messschlauch am Digitalmanometer aufschieben
Wirkdruck ablesen
Volumenstrom aus der Kennlinie ablesen oder berechnen
Falls erforderlich, mit den Seilzügen die Drosselklappe verstellen

Eine Kennlinie liegt jedem Anschlusskasten AK-Uni bei.

Hauptabmessungen

ØD [mm]

Außendurchmesser des Anschlussstutzens

ØD₁ [mm]

Außendurchmesser eines runden Frontdurchlasses

ØD₂ [mm]

Durchmesser einer runden Durchlassansicht

ØD₃ [mm]

Durchmesser eines runden Anschlusskastens

□Q₁ [mm]

Außenabmessungen eines quadratischen Frontdurchlasses

□Q₂ [mm]

Abmessungen einer quadratischen Durchlassansicht

□Q₃ [mm]

Abmessungen eines quadratischen Anschlusskastens

H₁ [mm]

Höhe von der Unterkante der abgehängten Decke bis zur Unterkante des Frontdurchlasses

H₂ [mm]

Höhe eines Deckenluftdurchlasses von der Unterkante der abgehängten Decke bis zur Oberkante des Anschlussstutzens

H₃ [mm]

Höhe eines Deckenluftdurchlasses mit Anschlusskasten von der Unterkante der abgehängten Decke bis zur Oberkante des Anschlusskastens oder des Anschlussstutzens

A [mm]

Lage des Anschlussstutzens, definiert durch den Abstand der Mittellinie zur Unterkante der abgehängten Decke

C [mm]

Länge des Anschlussstutzens

m [kg]

Gewicht (Masse)

Definitionen

L_WA [dB(A)]

Schallleistungspegel des Strömungsgeräusches, A-bewertet

V [m³/h] und [l/s]

Volumenstrom

Δt_z [K]

Zulufttemperaturdifferenz, Zulufttemperatur minus Raumtemperatur

Δp_t [Pa]

Gesamtdruckdifferenz

A_eff [m²]

Effektive Luftausströmfläche

Alle Schallleistungspegel basieren auf 1 pW.

Downloads

Produktinfos

Produktdatenblatt Serie RFD

PD_RFD_1 Produktdatenblatt 7,2 MB pdf

Zertifikate

Hygiene-Konformitätserklärung Serie RFD

RFD_HC_2020_06_08_DE_de Hygienezertifikat 1,8 MB pdf
Nicht-CE-Herstellererklärung RFD

RFD_MDnotCE_2022_01_26_14_29_32_DE_de Herstellererklärung 1,8 MB pdf

Betriebsanleitungen

Montageanleitung Deckenluftdurchlässe

IM_2018_05_A00000054446_Deckenluftdurchl-sse_V2_DE_de Montageanleitung 540 KB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

Technisch notwendig

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

STATISTIK UND WEBSEITENANALYSE

Diese Cookies ermöglichen, Daten für Statistiken und Analysen zu erfassen, damit TROX die Leistung der besuchten Webseiten messen, technische Probleme erkennen und Ansatzpunkte für Optimierungen finden kann. Sie können von uns oder von Drittanbietern gesetzt werden, deren Dienste wir auf unseren Seiten verwenden. Benutzer helfen dabei beispielsweise auch zu erkennen, welche Seiten am häufigsten oder nur selten genutzt werden oder wie zwischen den Webseiten navigiert wird. Alle Informationen, die von Drittanbietern verwendet werden, sind aggregiert und anonymisiert

RFD

Mit niedriger Schallleistung für Komfort- und Industriebereiche, mit feststehenden Lamellen

Anwendung

Beschreibung

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Varianten, Abmessungen und Gewichte, Produktdetails

Einbaubeispiele, Einbaudetails, Inbetriebnahme, Grundlagen und Definitionen

Downloads

Produktinfos

Produktdatenblatt Serie RFD

Zertifikate

Hygiene-Konformitätserklärung Serie RFD

Nicht-CE-Herstellererklärung RFD

Betriebsanleitungen

Montageanleitung Deckenluftdurchlässe

Technisch notwendig

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
