Anschlusskasten für Abluft mit Luftverteilelement

Runder Anschlusskasten mit Luftverteilelement für Zuluft





Anschlusskasten für Abluft ohne Luftverteilelement

Runder Anschlusskasten ohne Luftverteilelement für Abluft






AKR

Runder Anschlusskasten für universellen Anschluss der Dralldurchlässe Serie VDW, FD, TDF, AIRNAMIC und XARTO



Standardanschlusskasten für Zuluft und Abluft bei runden Frontdurchlässen und für die Serie XARTO

  • Anschlusskasten aus verzinktem Stahlblech mit Kunststoff-Anschlussstutzen und Luftverteilelement aus Polyester-Vlies
  • Montagehilfe für schnellere und werkzeuglose Montage des Frontdurchlasses
  • 3 Aufhängelaschen für die Befestigung, alternativ kann eine zentrale Einpunktabhängung erfolgen
  • Für Deckensysteme aller Art
  • Luftverteilelement zur optimalen und somit leiseren Durchströmung des Frontdurchlasses bei Zuluft
  • Für Komfort- und Industriebereiche
  • Sehr dichtes Gehäuse



 Optionale Ausstattung und Zubehör

  • Anschlussstutzen mit Drosselelement zum Volumenstromabgleich und Lippendichtung
  • Innenliegende Auskleidung
  • Pulverbeschichtung nach RAL-CLASSIC-Farbskala









Allgemeine Informationen

Anwendung
  • Anschlusskästen zum Anschluss der Luftdurchlässe Serien VDW, FD, TDF, AIRNAMIC und XARTO
  • Standardanschlusskasten für runde Frontdurchlässe und die Serie XARTO
  • Werkzeuglose Montage der Mittelschraubenbefestigung
  • Für Zu- und Abluft in Komfort- und Industriebereichen
  • Anschluss an runde Luftleitungen nach EN 1506 oder EN 13180
  • Für konstante und variable Volumenströme
  • Für Deckensysteme aller Art

Besondere Merkmale
  • Schnelle und werkzeuglose Montage des Frontdurchlasses aufgrund der integrierten Montagehilfe
  • Kürzere Montagezeit aufgrund der Reduzierung auf 3 Befestigungspunkte, zentrale Abhängung mit einer Gewindestange bauseitig möglich
  • Sehr dichtes Gehäuse
  • Leicht zugänglich, daher einfach zu reinigen und es existieren keine „Schmutzecken“

Varianten
  • AKR-Z-H: Anschlusskasten für Zuluft mit Luftverteilelement
  • AKR-A-H: Anschlusskasten für Abluft ohne Luftverteilelement

Der runde Anschlusskasten ist optional mit Drosselelement und Lippendichtung (DS) verfügbar.

Optional ist der runde Anschlusskasten mit innenliegender Auskleidung (D) verfügbar.

Bauteile und Eigenschaften
  • Das Luftverteilelement aus Polyester-Vlies verbessert die Luftverteilung, so dass der Frontdurchlass gleichmäßig angeströmt wird. Abhängig vom Frontdurchlass werden durch die verbesserte Anströmung niedrigere Schallleistungspegel erreicht
  • Traverse mit Montagehilfe zur werkzeuglosen Befestigung des Frontdurchlasses


Anbauteile
  • Anschlussstutzen wahlweise mit Drosselelement und Lippendichtung zum einfacheren Volumenstromabgleich und zur besseren Abdichtung an das Kanalnetz


Konstruktionsmerkmale
  • Anschlussstutzen passend für runde Luftleitungen nach EN1506 oder EN13180
  • Luftverteilelement lösbar und auswechselbar


Materialien und Oberflächen
  • Gehäuse, Traverse und Befestigungslaschen aus verzinktem Stahlblech
  • Anschlussstutzen und Montagehilfe für Mittelschraubenbefestigung aus ABS UL94-V-0, flammwidrig
  • Luftverteilelement aus Polyester-Vlies, konform zur VDI 6022
  • Innenliegende Auskleidung aus ca. 6 mm starkem geschlossenzelligem Vinyl-Schaum
  • Lippendichtung aus Evoprene


Instandhaltung
  • Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
  • Bei Bedarf bzw. Verschmutzung besteht die Möglichkeit das Luftverteilelement auszuwechseln
  • Überprüfung und Reinigung nach VDI 6022

TECHNISCHE INFORMATION

Funktion, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

  • Funktion
  • SCHNELLAUSLEGUNG
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL
Schematische Darstellung, VDW-R mit rundem Anschlusskasten mit horizontalem Anschlussstutzen AKR_R_gc_02ai.ai.link

① Frontdurchlass

② Mittelschraubenbefestigung

③ Verstellbares Luftleitelement

④ Anschlusskasten

⑤ Traverse

⑥ Luftverteilelement

⑦ Aufhängelasche

⑧ Anschlussstutzen

Optional

⑨ Lippendichtung

⑩ Drosselelement zum Volumenstromabgleich

Anschlusskästen dienen zum Anschluss von Luftdurchlässen an runde Luftleitungen und zur Befestigung der Frontdurchlässe.


Anschlusskästen der Serie AKR haben ein Luftverteilelement (bei Zuluft), das eine gleichmäßige Durchströmung des Frontdurchlasses bewirkt.


Abhängig vom Frontdurchlass werden durch die bessere Anströmung niedrigere Schallleistungspegel erreicht.


Der Anschlussstutzen mit optional verfügbarem Drosselelement und Lippendichtung vereinfacht den Volumenstromabgleich zur Inbetriebnahme.




Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme und die korrespondierenden Schallleistungspegel und Druckdifferenzen. Die minimalen Volumenströme gelten für eine Zulufttemperaturdifferenz von -6 K. Die maximalen Volumenströme gelten für einen Schallleistungspegel von ca. 50 dB(A) bei 0° Drosselklappenstellung. Zu exakten Werten, unter Berücksichtigung aller Parameter, führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder.

TypAIRNAMIC-RVDW-RFD-RTDF-RXARTO R/C/Q
01

300 × 8

300300
02400

400 × 16

400400
03

500 × 24

500500
04

600
625

05600

600 × 24
600 × 48
625 × 24

600
625

600
625

Runde Anschlusskästen der Serie AKR dienen dem Anschluss von Frontdurchlässen für Zuluft und Abluft an runde Luftleitungen. Anschlusskästen für Zuluft verfügen über ein Luftverteilelement, das eine gleichmäßige Durchströmung des Frontdurchlasses bewirkt. Die einbaufertige Komponente bestehend aus dem Anschlusskasten, dem horizontal angeordneten Anschlussstutzen, bei Zuluft mit Luftverteilelement, Traverse inklusive Schnellmontage Kit zur Befestigung des Frontdurchlasses. Der Frontdurchlass wird über eine Mittelschraube an der Traverse befestigt, wobei die Montage des Frontdurchlasses werkzeuglos erfolgen kann. Anschlussstutzen passend für Luftleitungen nach EN 1506 oder EN 13180.

Besondere Merkmale

  • Schnelle und werkzeuglose Montage des Frontdurchlasses aufgrund der integrierten Montagehilfe
  • Kürzere Montagezeit aufgrund der Reduzierung auf 3 Befestigungspunkte, zentrale Abhängung mit einer Gewindestange bauseitig möglich
  • Sehr dichtes Gehäuse
  • Leicht zugänglich, daher einfach zu reinigen und es existieren keine „Schmutzecken“

Materialien und Oberflächen

  • Gehäuse, Traverse und Befestigungslaschen aus verzinktem Stahlblech
  • Anschlussstutzen und Montagehilfe für Mittelschraubenbefestigung aus ABS UL94-V-0, flammwidrig
  • Luftverteilelement aus Polyester-Vlies, konform zur VDI 6022
  • Innenliegende Auskleidung aus ca. 6 mm starkem geschlossenzelligem Vinyl-Schaum
  • Lippendichtung aus Evoprene

AKRZHDSD / 1 / P1
|||||||
1234567
1 Serie AKR  runder Anschlusskasten

2 Anlage

Z Zuluft
A Abluft

3 Anschlussstutzen
H Anschlussstutzen horizontal

4 Drosselelement und Lippendichtung

Keine Eintragung: ohne
DS mit Drosselelement und Lippendichtung

5 Innere Auskleidung (Dämmung)
Keine Eintragung: ohne
D mit innerer Auskleidung

6 Kastentyp
01
02
03
04
05

7 Oberfläche
Keine Eintragung: roh, Stahl verzinkt
P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben


Bestellbeispiel: AKR-Z-H-DS-.../05/...
AnlageZuluft
AnschlussstutzenAnschlussstutzen horizontal
Drosselelement und Lippendichtungmit
Auskleidung (Dämmung)ohne
Kastentyp05
Oberflächeroh, Stahl verzinkt

PRODUKTDETAILS, ABMESSUNGEN UND GEWICHTE

  • PRODUKTDETAILS
  • ABMESSUNGEN UND GEWICHTE

Produktdetails

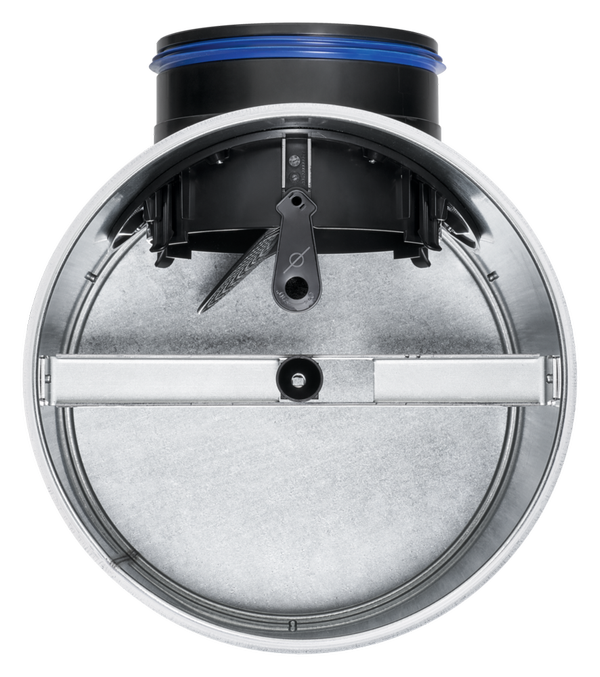

Volumenstromabgleich/Inbetriebnahme
Wenn mehrere Luftdurchlässe einem Volumenstromregler zugeordnet sind, ist eventuell ein Abgleich der Volumenströme erforderlich.

  • Runde Anschlusskästen mit Drosselelement und Lippendichtung (-DS) verfügen über ein Drosselelement, das in 15°-Schritten verstellt werden kann
  • Verstellung erfolgt über einen Handhebel, der bei abgenommenen Frontdurchlass frei zugänglich ist
  • Verstellbereich beträgt 0° – 90° in 15°-Schritten

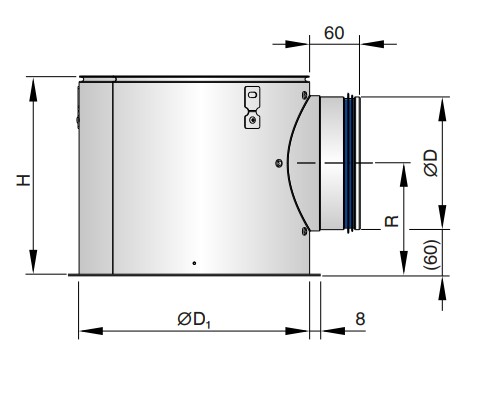

TypØD HØD1RGewicht
mmmmmmmmkg
01158

243

2731391,6
02198

290

3621662,4
03198

290

4601663,1
04248344460195

3,5

05248

344

573

195

4,4
