FKR-EU

Für große Durchmesser – mit und ohne Flansch

Große runde Brandschutzklappe zum Absperren von Luftleitungen zwischen 2 Brandabschnitten in 9 Baugrößen


  • Nenngrößen 315 – 800 mm
  • Geringe Druckdifferenz und Schallleistung
  • Optional Flanschausführung
  • Optional als Ex-geschützte Ausführung (ATEX)
  • Optional als Überströmöffnungsverschluss
  • Optional aus Edelstahl oder mit Beschichtung für erhöhte Anforderungen an den Korrosionsschutz
  • Optional mit thermischer Dämmung zur Verhinderung von Kondensat
  • Integration in die Gebäudeleittechnik mit TROXNETCOM




Optionale Ausstattung und Zubehör


  • Elektrischer Antrieb 24 V/230 V
  • Auslösetemperatur 72/95 °C


Ergänzende Produkte


  • Rauchauslöseeinrichtungen
Aktualisiere Bestellschlüssel
Speichere Konfiguration
Ihr Preis wird berechnet
Konfigurieren Sie sich Ihr individuelles Produkt – Schritt für Schritt
    Erzeuge Report
    • Technische Auslegung
    Aktualisiere technische Daten
    • Medien
    Bestellschlüssel:
    Ausschreibungstext:
    Aktualisiere Auschreibungstext
    Vollständigen Text anzeigen Vollständigen Text verbergen
    Initialisiere Bestellschlüssel

    Allgemeine Informationen

    Anwendung

    • TROX–Brandschutzklappen mit CE-Kennzeichen und Leistungserklärung, zur Absperrung von Luftleitungen zwischen 2 Brandabschnitten durch automatisiertes Schließen im Brandfall
    • Verhinderung der Brandausbreitung und der Übertragung von Rauch durch Luftleitungen in angrenzende Brandabschnitte


    Besondere Merkmale

    • Leistungserklärung nach europäischer Bauproduktenverordnung
    • Klassifizierung nach EN 13501-3, bis EI 120 (ve, ho, i ↔ o) S
    • Entspricht der europäischen Produktnorm EN 15650
    • Brandschutztechnisch geprüft nach EN 1366-2 (300 Pa Unterdruck)
    • Zertifizierter Nasseinbau mit reduzierten Abständen von 40 mm zu tragenden Bauteilen bzw. 40 mm zwischen 2 Brandschutzklappen (Flansch an Flansch)
    • Umlaufende Spaltmaße im Nasseinbau mit Mörtel bis zu 225 mm zulässig
    • Hygienische Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 sowie der Ö-Norm H 6020 und H 6021 und der SWKI werden erfüllt
    • Korrosionsschutz nach EN 15650 in Verbindung mit EN 60068-2-52 nachgewiesen
    • Leckluftstrom bei geschlossenem Klappenblatt nach EN 1751, Klasse 4
    • Gehäuse-Leckluftstrom nach EN 1751, Klasse C
    • Geringe Druckdifferenzen und Schallleistungspegel
    • Beliebige Luftrichtung
    • Integration in die Gebäudeleittechnik mit dem internationalen Standard Brandschutzklappensystem nach IEC 62026-2 mit AS-Interface ist möglich


    Klassifikation

    • Leistungsklasse bis EI 120 (ve, ho, i ↔ o) S nach EN 13501-3


    Nenngrößen

    • 315, 355, 400, 450, 500, 560, 630, 710, 800 mm
    • L: 495 mm oder 550 mm (abhängig von der Gehäuseausführung)


    Varianten

    • Mit Schmelzlot
    • Mit Schmelzlot für Ex-Bereiche
    • Mit Federrücklaufantrieb
    • Mit Federrücklaufantrieb für Ex-Bereiche
    • Mit beidseitigem Abschlussgitter als Überströmöffnungsverschluss






    Für Deutschland gilt:



    Sollen Brandschutzklappen mit rein mechanischem Absperrelement als Überströmöffnungsverschluss verwendet werden, sind die landesbaurechtlichen Vorschriften zu beachten. In der Regel ist die Verwendung solcher Überströmöffnungsverschlüsse auf Druckbelüftungsanlagen begrenzt.


    Bauteile und Eigenschaften

    • Auslösetemperatur 72 °C oder 95 °C (für Warmluftheizungen)
    • Einhandbedienung
    • Einbaulagen von 0° – 360°
    • Explosionsgeschützte Ausführungen für die Zonen 1, 2, 21, 22


    Anbauteile

    • Endschalter zur Klappenstellungsanzeige
    • Federrücklaufantrieb mit 24 V AC/DC oder 230 V AC Versorgungsspannung
    • Endschalter zur Klappenstellungsanzeige für Ex-geschützte Bereiche
    • Federrücklaufantrieb mit 24 – 230 V Versorgungsspannung für Ex-geschützte Bereiche
    • Netzwerkmodul zur Integration in AS-i- oder LON-Netzwerken
    • Alle Anbauteile auch nachrüstbar


    Zubehör

    • Einbausatz TQ für Trockeneinbau in Leichtbauwände/Brandwände mit Metallständerwerk und beidseitiger Beplankung, Holzständer-, Holzfachwerk- und Vollholzwände sowie Vollholz- und Holzbalkendecken
    • Abschlussgitter
    • Elastische Stutzen
    • Verlängerungsteil


    Ergänzende Produkte

    • Rauchauslöseeinrichtung RM‑O‑3‑D
    • Rauchauslöseeinrichtung mit Luftstromüberwachung RM‑O‑VS‑D


    Konstruktionsmerkmale

    • Formstabiles rundes Gehäuse zur Steckmontage von runden Luftleitungen. Beidseitig Rohrstutzen mit Lippendichtung, passend für handelsübliche Luftleitungen nach EN 1506 bzw. EN 13180 oder wahlweise mit beidseitigen Anschlussflanschen. Flansche, passend nach EN 12220
    • Geeignet zum Anbau von Luftleitungen, Abschlussgittern oder elastischen Stutzen
    • Auslöseeinrichtung von außen zugänglich und prüfbar
    • Fernbetätigung mit Federrücklaufantrieb



    Materialien und Oberflächen

    Gehäuse:



    • Verzinktes Stahlblech
    • Verzinktes Stahlblech mit Pulverbeschichtung RAL 7001
    • Edelstahl 1.4301






    Klappenblatt:



    • Spezialisolierstoff
    • Spezialisolierstoff mit Imprägnierung






    ODA-Ausführung:



    • Klappengehäuse aus verzinktem Stahlblech mit Pulverbeschichtung und thermischer Dämmung, Klappenblatt aus Spezialisolierstoff mit Imprägnierung (nur in Verbindung mit Federrücklaufantrieb)






    Weitere Bauteile:



    • Klappenachse aus Edelstahl
    • Gleitlager aus Kunststoff
    • Dichtungen aus Elastomere






    Erhöhte Anforderungen an den Korrosionsschutz erfüllen die Ausführungsvarianten mit Edelstahlgehäuse oder mit pulverbeschichtetem Gehäuse. Beständigkeitslisten auf Anfrage.


    Normen und Richtlinien

    • Bauproduktenverordnung
    • EN 15650 Lüftung von Gebäuden – Brandschutzklappen
    • EN 1366-2 Feuerwiderstandsprüfungen für Installationen – Brandschutzklappen
    • EN 13501-3 Klassifizierung von Bauprodukten und Bauarten
    • EN 1751 Lüftung von Gebäuden – Geräte des Luftverteilungssystems
    • 2006/42/EG – Maschinenrichtlinie
    • 2014/34/EU – ATEX-Richtlinie


    Lieferumfang

    Wenn Anbauteile und Zubehöre werkseitig mit den Brandschutzklappen geliefert werden, sind sie bereits im Bestellschlüssel berücksichtigt. Einbausituationen können ergänzende Materialien zur Montage und Befestigung erfordern, unter anderem Mörtel, Schrauben, Mineralwolle, um einen fachgerechten Einbau sicherzustellen. Solche Materialien sind nicht im Lieferumfang enthalten, es sei denn, dass diese ausdrücklich als Lieferumfang beschrieben sind. Die Auswahl ergänzender Anbauteile oder Zubehöre sowie die Bestimmung und Bereitstellung von Materialien zur Montage und Befestigung liegt in der Verantwortung der am Bau Beteiligten und ist unter Berücksichtigung der gewünschten Klassifizierung vorzunehmen.


    Instandhaltung

    • Auf Veranlassung des Eigentümers der Lüftungsanlage muss die Überprüfung der Funktion der Brandschutzklappe unter Berücksichtigung der Grundmaßnahmen zur Instandhaltung nach EN 13306 in Verbindung mit DIN 31051 mindestens in halbjährlichem Abstand erfolgen. Ergeben 2 im Abstand von 6 Monaten aufeinanderfolgende Prüfungen keine Funktionsmängel, so braucht die Brandschutzklappe nur in jährlichem Abstand überprüft zu werden
    • Allgemein genügt ein Schließen und Wiederöffnen, bei Federrücklaufantrieb auch fernbetätigt
    • Brandschutzklappen sind in die regelmäßige Reinigung der raumlufttechnischen Anlage miteinzubeziehen
    • Hinweise zur Funktionsprüfung, Inspektion und Instandhaltung enthält die Montage- und Betriebsanleitung


    Technische Daten

    • Nenngrößen: 315 – 800 mm
    • Gehäuselängen: 495 und 550 mm
    • Volumenstrombereich: bis 6000 l/s / bis 21600 m³/h
    • Differenzdruckbereich: bis 2000 Pa
    • Temperaturbereich: -20 – 50 °C
    • Anströmgeschwindigkeit*: Standardausführung ≤ 8 m/s, Ausführung mit Federrücklaufantrieb ≤ 12 m/s, Ausführung mit Ex-Antrieb ExMax/RedMax-15-BF TR ≤ 10 m/s



    * Angaben gelten für gleichmäßige An- und Abströmungen der Brandschutzklappen


    Unzulässige Verwendung

    • In Ex-Bereichen ohne dafür zugelassene Anbauteile
    • Als Entrauchungsklappe
    • Im Freien ohne ausreichenden Schutz gegen Witterungseinflüsse
    • In Atmosphären, die planmäßig oder außerplanmäßig aufgrund chemischer Reaktionen eine schädigende und/oder Korrosion verursachende Wirkung auf die Brandschutzklappe ausüben


    Für Deutschland gilt

    • Keine Verwendung in Abluftanlagen von gewerblichen Küchen
    • Keine Verwendung als Überströmklappe
    • Keine Verwendung im Mischschott
    • Keine Verwendung im Brandschutz-Steinschott
    • Für die Verwendung von Überströmöffnungsverschlüssen können bauaufsichtliche Genehmigungen erforderlich sein. Dies ist bauseitig zu prüfen und zu beantragen
    • Schwer entflammbare, nicht abtropfende Baustoffe (Elastomerschäume) müssen mindestens der Baustoffklasse C - s2, d0 gemäß den Vorgaben der MVV TB (seit 2019/01) entsprechen. Die gültigen landesbaurechtlichen Vorschriften sind zu beachten

    Technische Information

    Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

    • FUNKTION
    • TECHNISCHE DATEN
    • AUSSCHREIBUNGSTEXT
    • BESTELLSCHLÜSSEL
    Funktionsbeschreibung Ausführung mit Schmelzlot
    Funktionsbeschreibung Ausführung mit Schmelzlot

    Brandschutzklappen schließen im Brandfall automatisch und verhindern so die Ausbreitung des Brandes und die Übertragung von Rauch durch Luftleitungen in angrenzende Brandabschnitte. Im Brandfall erfolgt die Auslösung durch Schmelzlot, jeweils mit 72 °C oder 95 °C (für die Verwendung in Warmluftheizungen) Auslösetemperatur. Die Auslöseeinrichtung ist von außen zugänglich und prüfbar. Mit 1 oder 2 Endschaltern, als optionales Anbauteil, ist die Stellungsanzeige möglich.

    ① Gehäuse
    ② Klappenblatt mit Dichtring
    ③ Anschlag ZU-Stellung
    ④ Handgriff
    ⑤ Entriegelungshebel
    ⑥ Thermische Auslöseeinrichtung mit Schmelzlot
    ⑦ Lippendichtung

    Funktionsbeschreibung Ausführung mit Schmelzlot
    Ausführung mit Belimo-Federrücklaufantrieb
    Ausführung mit Siemens-Federrücklaufantrieb
    Ausführung mit Federrücklaufantrieb in Ex-Ausführung

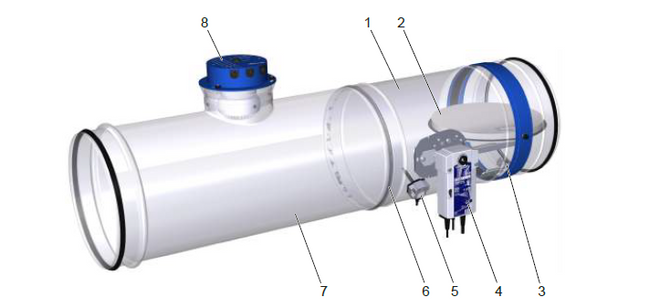

    Ausführung mit Belimo-Federrücklaufantrieb und Rauchauslöseeinrichtung in einer eckigen Luftleitung
    Ausführung mit Belimo-Federrücklaufantrieb und Rauchauslöseeinrichtung in einer runden Luftleitung
    Ausführung mit Schmelzlot und Abschlussgitter als Überströmöffnungsverschluss




    Nenngrößen315 – 800 mm
    Gehäuselängen495 und 550 mm
    Volumenstrombereichbis 6000 l/s/bis 21600 m³/h
    Differenzdruckbereichbis 2000 Pa

    Temperaturbereich 1, 3

    		-20 – 50 °C
    Auslösetemperatur72 °C oder 95 °C (für Warmluftheizungen)
    Anströmgeschwindigkeit ²

    Standardausführung ≤ 8 m/s,
    Ausführung mit Federrücklaufantrieb ≤ 12 m/s,
    Ausführung mit Ex-Antrieb ExMax/RedMax-15-BF TR ≤ 10 m/s

    ¹ Temperaturangaben können durch Anbauteile eingeschränkt sein. Abweichende Verwendungen auf Anfrage.
    ² Angaben gelten für gleichmäßige An- und Abströmungen der Brandschutzklappen.
    ³ Betrieb nicht kondensierend bzw. ohne Feuchteeintrag über die Außenluftansaugung.



    Freie Querschnitte und Zeta-Werte

    NG(1)(2)
    3150,0690,44
    3550,0890,34
    4000,1140,26
    4500,1400,21
    5000,1750,17
    5600,2220,13
    6300,2850,10
    7100,3650,08
    8000,4680,06

    (1) A [m²]
    (2) ζ

    Brandschutzklappe entsprechend der europäischen Produktnorm DIN EN 15650 in runder Bauform. Brandschutztechnisch geprüft nach DIN EN 1366-2, mit CE-Kennzeichnung. Der Brandschutzklappenhersteller führt mit seiner Leistungserklärung (DoP) den Nachweis der jeweiligen Einbaubedingungen, wie z. B. in Wänden bzw. Decken, mit den wesentlichen Merkmalen wie Baugröße, Tragkonstruktion, Bauart und Einbauart und den jeweiligen zugehörigen Leistungsklassen nach Klassifizierungsnorm DIN EN 13501-3. Die funktionsfertige Einheit enthält eine Auslöseeinrichtung und ein feuerbeständiges Klappenblatt, das verwendungsabhängig horizontal und vertikal sowie in allen Zwischenstellungen (0 – 360°) angeordnet werden kann. Verwendungsbedingt klassifiziert von: EI 30 (ve, ho i ↔ o) S bis EI 120 (ve, ho i ↔ o) S


    Geeignet zum:



    Nasseinbau



    • In Massivwände, Wände aus Gipswandbauplatten, Leichtbauwände, Brandwände, Sicherheitstrennwände und Strahlenschutzwände
    • In Schachtwände mit Metallständer oder Stahlunterkonstruktionen
    • In Holzständer- und Holzfachwerkwände sowie Vollholz- und Brettsperrholzwände
    • In und auf Massivdecken und in Kombination mit Holzbalken-, Vollholz- und Moduldecken (System Cadolto)
    • In Vollholz-, Holzbalken- und historischen Holzbalkendecken
    • Mehrfachbelegung bis 4,8 m² Brandschutzklappenfläche in massive Wände und Decken, in Leichtbauwände sowie Holzständer- und Holzfachwerkwände
    • Kombinierter Einbau mit FK2-EU in massive Wände und Decken, Leichtbauwände, Holzständer- und Holzfachwerkwände und Schachtwände




    Trockeneinbau



    • In Leichtbauwände sowie Brandwände mit Metallständer und beidseitiger Beplankung mit Einbausatz TQ
    • In Holzständer- und Holzfachwerkwände sowie Vollholz- und Brettsperrholzwände mit Einbausatz TQ
    • In Vollholz- und Holzbalkendecken mit Einbausatz TQ




    Weichschotteinbau



    • In massive Wände und Decken
    • In Leichtbau-, Brand-, Sicherheitstrenn- und Strahlenschutzwände mit Metallständer oder Stahlunterkonstruktion
    • In Holzständer-, Holzfachwerk-, Vollholz- und Brettsperrholzwände




    Größenabmessungen von Nenngröße 315 mm – 800 mm.

    Optimiertes luftdichtes Gehäuse, bis Dichtheitsklasse C nach DIN EN 1751 mit geringer Druckdifferenz und geringem Schallleistungspegel.

    Klappengehäuse aus verzinktem Stahlblech, optional verzinktes Stahlblech mit Pulverbeschichtung RAL 7001 oder Edelstahl 1.4301.

    Klappenblatt aus Spezialisolierstoff, optional mit Beschichtung.

    Korrosionsschutz nach DIN EN 15650 in Verbindung mit DIN EN 60068-2-52 nachgewiesen. Die hygienischen Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 sowie der Ö-Norm H 6020 und H 6021 und der SWKI werden erfüllt. Gehäuse in Stutzenausführung (Länge 550 mm) oder Flanschausführung (Länge 495 mm) zum Anschluss an Luftleitungen aus nicht brennbaren oder brennbaren Baustoffen.

    Thermische Auslösung für 72 °C oder 95 °C

    (Warmluftheizungen) mit Schmelzlot oder thermoelektrisch mit Federrücklaufantrieb, Testschalter/Taster und Kontroll-LED. Die Ausführungen mit bürstenlosen Federrücklaufantrieben zum Öffnen und Schließen der Brandschutzklappe, auch bei laufender Lüftungsanlage, unabhängig von der Nenngröße, sind insbesondere zur Funktionsprüfung oder zum täglichen Absperren von Leitungsabschnitten geeignet. Nachrüstung von Federrücklaufantrieben ohne Modifizierung des Gestänges von außen möglich.

    Explosionsgeschützte Ausführungen für die Zonen 1, 2, 21 und 22 mit Endschalter oder mit Federrücklaufantrieb.

    In der Ausführung mit thermischer Dämmung aus 32 mm synthetischem Zellkautschuk Baustoffklasse: B-s2-d0, Federrücklaufantrieb und umlaufender Vermörtelung, geeignet zur Verringerung von Kondenswasserbildung bei Außenluftansaugung (ODA Outdoor air).

    Besondere Merkmale

    • Leistungserklärung nach europäischer Bauproduktenverordnung
    • Klassifizierung nach EN 13501-3, bis EI 120 (ve, ho, i ↔ o) S
    • Entspricht der europäischen Produktnorm EN 15650
    • Brandschutztechnisch geprüft nach EN 1366-2 (300 Pa Unterdruck)
    • Zertifizierter Nasseinbau mit reduzierten Abständen von 40 mm zu tragenden Bauteilen bzw. 40 mm zwischen 2 Brandschutzklappen (Flansch an Flansch)
    • Umlaufende Spaltmaße im Nasseinbau mit Mörtel bis zu 225 mm zulässig
    • Hygienische Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 sowie der Ö-Norm H 6020 und H 6021 und der SWKI werden erfüllt
    • Korrosionsschutz nach EN 15650 in Verbindung mit EN 60068-2-52 nachgewiesen
    • Leckluftstrom bei geschlossenem Klappenblatt nach EN 1751, Klasse 4
    • Gehäuse-Leckluftstrom nach EN 1751, Klasse C
    • Geringe Druckdifferenzen und Schallleistungspegel
    • Beliebige Luftrichtung
    • Integration in die Gebäudeleittechnik mit dem internationalen Standard Brandschutzklappensystem nach IEC 62026-2 mit AS-Interface ist möglich


    Materialien und Oberflächen

    Gehäuse:



    • Verzinktes Stahlblech
    • Verzinktes Stahlblech mit Pulverbeschichtung RAL 7001
    • Edelstahl 1.4301




    Klappenblatt:



    • Spezialisolierstoff
    • Spezialisolierstoff mit Imprägnierung




    ODA-Ausführung:



    • Klappengehäuse aus verzinktem Stahlblech mit Pulverbeschichtung und thermischer Dämmung, Klappenblatt aus Spezialisolierstoff mit Imprägnierung (nur in Verbindung mit Federrücklaufantrieb)




    Weitere Bauteile:



    • Klappenachse aus Edelstahl
    • Gleitlager aus Kunststoff
    • Dichtungen aus Elastomere




    Erhöhte Anforderungen an den Korrosionsschutz erfüllen die Ausführungsvarianten mit Edelstahlgehäuse oder mit pulverbeschichtetem Gehäuse. Beständigkeitslisten auf Anfrage.


    Technische Daten

    • Nenngrößen: 315 – 800 mm
    • Gehäuselängen: 495 und 550 mm
    • Volumenstrombereich: bis 6000 l/s / bis 21600 m³/h
    • Differenzdruckbereich: bis 2000 Pa
    • Temperaturbereich: -20 – 50 °C
    • Anströmgeschwindigkeit*: Standardausführung ≤ 8 m/s, Ausführung mit Federrücklaufantrieb ≤ 12 m/s, Ausführung mit Ex-Antrieb ExMax/RedMax-15-BF TR ≤ 10 m/s



    * Angaben gelten für gleichmäßige An- und Abströmungen der Brandschutzklappen


    Gleichwertigkeitskriterien

    • Die Leistungserklärung nach Bauproduktenverordnung beschreibt alle CE-zertifizierten Einbauarten inklusive der Leistungsklasse bis EI 120 S nach EN 13501-3 und die wesentlichen Merkmale von zumindest zulässiger Baugröße und Tragkonstruktion
    • Die hygienischen Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 sowie der Ö‑Norm H 6020 und H 6021 und SWKI werden erfüllt
    • CE-gekennzeichnet und somit brandschutztechnisch geprüft nach EU-Verordnung 305/2011 und bewertet nach Maschinenrichtlinie 2006/42/EG und nach ATEX-Richtlinie 2014/34/EU
    • CE-zertifizierter Nasseinbau im Abstand ≥ 40 mm zwischen 2 Brandschutzklappen (Flansch an Flansch)
    • Kombinierter Nasseinbau mit Brandschutzklappen der Serie FK2-EU in massive Wände, beidseitig bekleidete Leichtbauwände, Holzständer- und Holzfachwerkwände, Schachtwände mit Metallständerwerk mit einseitiger Bekleidung sowie massiven Decken
    • Druckverlust < 10 Pa bei Referenzgröße 400 mm und 6 m/s Anströmgeschwindigkeit
    • Schallleistung < 38 dB (A) bei Referenzgröße 400 mm und 6 m/s Anströmgeschwindigkeit

    Bestellschlüssel FKR-EU
    FKR-EU – … – 1 / DE / 315 / TQ / A0 / Z43
    ||||||||
    12345678
    1 Serie
    FKR-EU Brandschutzklappe

    2 Flansch
    Keine Eintragung: ohne Flansch (Stutzenausführung)
    FL2 mit Flansch beidseitig

    3 Ausführung
    Keine Eintragung: ohne Ausführung
    1 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
    2 Edelstahlgehäuse
    7 imprägniertes Klappenblatt
    1-7 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau), und imprägniertes Klappenblatt
    2-7 Edelstahlgehäuse und imprägniertes Klappenblatt
    W1 mit Schmelzlot 95 °C (nur für die Anwendung in Warmluftheizungen)
    B3 mit beschichtetem Schmelzlot 72 °C
    WB3 mit beschichtetem Schmelzlot 95 °C (nur für die Anwendung in Warmluftheizungen)

    4 Bestimmungsland
    DE Deutschland
    CH Schweiz
    AT Österreich
    NL Niederlande
    Andere Bestimmungsländer auf Anfrage

    5 Nenngröße [mm]
    315, 355, 400, 450, 500, 560, 630, 710, 800

    6 Zubehör 1
    Keine Eintragung: ohne Zubehör
    TQ2 Einbausatz (für Stutzenausführung)

    7 Zubehör 2
    Keine Eintragung: ohne Zubehör
    S0 – AS

    8 Anbauteile
    Z00 – ZEX4

    1 mit allen Ausführungen 2 und 3 kombinierbar
    2 TQ nicht in Verbindung mit FKR-EU-FL möglich
    3 nur bei Anbauteil Z00 – Z03 und Z00EX – Z03EX


    Bestellbeispiel: FKR-EU-1/DE/500/SS/ZL09

    AusführungsvarianteGehäuse (Stutzenausführung) pulverbeschichtet, silbergrau (RAL 7001)
    Auslösetemperatur72 °C
    BestimmungslandDeutschland
    Nenngröße500 mm
    Zubehör 1ohne
    Zubehör 2elastischer Stutzen auf Bedienungs- und Einbauseite
    AnbauteilFederrücklaufantrieb 24 V und LON-Modul LON-WA1/B3

    Bestellschlüssel FKR-EU mit thermischer Dämmung als ODA-Ausführung zur Verhinderung von Kondensat

    FKR-EU – … – 1–7–ODA / DE / 315 / … / … / Z43
    ||||||||
    12345678
    1 Serie
    FKR-EU Brandschutzklappe

    2 Flansch
    Keine Eintragung: ohne Flansch (Stutzenausführung)
    FL Flansch beidseitig

    3 Ausführung
    1-7-ODA1 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau), imprägniertes Klappenblatt und gedämmtes Klappengehäuse (32 mm Armaflex Ultima)

    4 Bestimmungsland
    DE Deutschland
    Andere Bestimmungsländer auf Anfrage

    5 Nenngröße [mm]
    315, 355, 400, 450, 500, 560, 630, 710, 800

    6 Zubehör 1
    Keine Eintragung: ohne Zubehör2

    7 Zubehör 2
    Keine Eintragung: ohne Zubehör3

    8 Anbauteile
    Z43, Z45, Z60, Z61, ZA07, ZL09, ZL10, ZL11, ZB01, ZA14

    1 ODA nur mit 72 °C Auslösetemperatur
    2 ODA kann nicht mit Zubehör 1 kombiniert werden
    3 Zubehör 2 kann nicht werkseitig montiert werden, bei Bedarf bitte getrennt bestellen


    Bestellbeispiel: FKR-EU-1-7-ODA/560/ZA07

    AusführungsvarianteGehäuse (Stutzenausführung) pulverbeschichtet, silbergrau (RAL 7001),
    imprägniertes Klappenblatt und gedämmtes Klappengehäuse
    (32 mm Armaflex Ultima)
    Auslösetemperatur72 °C
    BestimmungslandDeutschland
    Nenngröße560 mm
    Zubehör 1ohne
    Zubehör 2ohne
    AnbauteilFederrücklaufantrieb 24 V und AS-EM

    Bestellschlüssel FKR-EU als Überströmöffnungsverschluss

    FKR-EU – … – 1 / DE / 500 / TQ / AA / Z01
    ||||||||
    12345678
    1 Serie
    FKR-EU Brandschutzklappe

    2 Flansch
    Keine Eintragung: ohne Flansch (Stutzenausführung)
    FL2 Flansch beidseitig

    3 Ausführung
    Keine Eintragung: ohne Ausführung
    1 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau)
    2 Edelstahlgehäuse
    7 imprägniertes Klappenblatt
    1-7 pulverbeschichtetes Gehäuse, RAL 7001 (silbergrau), und imprägniertes Klappenblatt
    2-7 Edelstahlgehäuse und imprägniertes Klappenblatt

    4 Bestimmungsland
    Auf Anfrage

    5 Nenngröße [mm]
    315, 355, 400, 450, 500, 560, 630, 710, 800

    6 Zubehör 1
    Keine Eintragung: ohne Zubehör
    TQ2 Einbausatz (für Stutzenausführung)

    7 Zubehör 2
    AA Abschlussgitter beidseitig

    8 Anbauteile
    Z00 – ZB01

    2 TQ nicht in Verbindung mit FKR-EU-FL möglich

    Für Deutschland gilt bei der Verwendung als Überströmöffnungsverschluss:
    Sollen Brandschutzklappen mit rein mechanischem Absperrelement als Überströmöffnungsverschluss verwendet werden, sind die landesbaurechtlichen Vorschriften zu beachten. Hierzu können bauaufsichtliche Genehmigungen erforderlich sein. Dies ist bauseitig zu prüfen und zu beantragen. In der Regel ist die Verwendung solcher Überströmöffnungsverschlüsse auf Druckbelüftungsanlagen begrenzt.


    Bestellbeispiel: FKR-EU-1/DE/400/AA/Z03

    AusführungsvarianteGehäuse (Stutzenausführung) pulverbeschichtet, silbergrau (RAL 7001)
    Auslösetemperatur72 °C
    BestimmungslandDeutschland
    Nenngröße400 mm
    Zubehör 1ohne
    Zubehör 2Abschlussgitter beidseitig
    AnbauteilEndschalter Klappenstellung "AUF" und "ZU"

    Zubehör

    • ODA-AUSFÜHRUNG
    • ZUBEHÖR
    FKR-EU mit thermischer Dämmung

    Lieferumfang: FKR-EU mit thermischer Dämmung
    ① FKR-EU mit thermischer Dämmung auf der Bedienungsseite
    ② Dämmstreifen Armaflex Ultima, umlaufend
    ③ Armaflex-Tape


    Anwendung

    • Geeignet zur Verringerung von Kondenswasserbildung bei Außenluftansaugung (ODA Outdoor air)
    • Nur geeignet für den Nasseinbau mit umlaufender Vermörtelung


    Materialien und Oberflächen

    • Klappengehäuse aus verzinktem Stahlblech mit Pulverbeschichtung (1)
    • Imprägniertes Klappenblatt
    • Thermische Dämmung auf der Bedienungsseite aus 32 mm synthetischem Zellkautschuk Baustoffklasse: B-s2-d0
    • Nur in Verbindung mit Federrücklaufantrieb (mögliche Anbauteile Z43, Z45, Z60, Z61, ZA07, ZL09, ZL10, ZL11, ZB01, ZA14)


    Hinweis:

    Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung sowie die Zusatz-Montageanleitung für die ODA-Ausführung.

    FKR-EU mit Belimo-Federrücklaufantrieb Stutzenausführung
    RM-O-3-D_img_01psd.psd.link
    RM-O-VS-D_img_01psd.psd.link

    Zubehör 1 – Einbausatz

    Einbausatz TQ

    Quadratischer Einbausatz TQ (für FKR-EU in Stutzenausführung) zum Trockeneinbau:

    • In Leichtbauwände sowie Brandwände mit Metallständer und beidseitiger Beplankung
    • In Holzständer- und Holzfachwerkwände sowie Vollholzund Brettsperrholzwände
    • In Vollholz- und Holzbalkendecken


    Brandschutzklappe und Einbausatz sind werkseitig montiert und bilden eine Einheit

    Einbau erfolgt ohne Vermörtelung durch einfaches Einschieben in die vorbereitete Einbauöffnung

    Im Brandfall verschließt eine aufschäumende Dichtung den verbleibenden Spalt

    Eine Blende deckt vorhandene Fugen ab und dient zur Schraubbefestigung

    Materialien und Oberflächen

    Einbausatz aus Kalziumsilikat

    Blende des Einbausatzes aus verzinktem Stahlblech (zusätzlich mit Pulverbeschichtung silbergrau (RAL 7001) bei Ausführungen Pulverbeschichtung (1) und Edelstahl (2))

    Hinweis:

    Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung.

    Zubehör 1

    Kurzbezeichnung

    Einbausatz quadratischTQ

    Einbauöffnung-/Blenden-Abmessungen [mm]

    NG

    315

    355

    400

    450

    500

    560

    630

    710

    800

    □A

    435

    475

    520

    570

    620

    680

    750

    830

    920

    □B1

    515

    555

    600

    650

    700

    760

    830

    910

    1000


    Zubehör 2 – Abschlussgitter

    Anwendung

    • Wird nur einseitig eine Luftleitung angeschlossen, muss die andere Seite mit einem Abschlussgitter versehen werden
    • Konstruktionsbedingt sind bei bestimmten Nenngrößen Verlängerungsteile notwendig, siehe Tabelle
    • Brandschutzklappe, Abschlussgitter und gegebenenfalls Verlängerungsteile sind werkseitig montiert und bilden eine Einheit
    • Freier Querschnitt des Abschlussgitters beträgt ca. 70 %
    • Abschlussgitter und Verlängerungsteil sind passend gelocht zu den Flanschen der Brandschutzklappe (nur gültig bei FKR‑EU‑FL)
    • Abschlussgitter sind auch separat lieferbar


    Materialien und Oberflächen

    • Abschlussgitter und Verlängerungsteile (höhenabhängig) aus verzinktem Stahlblech (zusätzlich mit Pulverbeschichtung silbergrau (RAL 7001) bei Ausführungsvarianten Pulverbeschichtung (1) und Edelstahl (2))
    • Maschenweite 15 × 15 mm, Stegbreite 2 mm


    Für Deutschland gilt:

    Sollen Brandschutzklappen als Überströmöffnungsverschlüsse verwendet werden, sind die landesbaurechtlichen Vorschriften zu beachten.

    In der Regel ist die Verwendung solcher Überströmöffnungsverschlüsse auf Druckbelüftungsanlagen begrenzt.

    Hinweis:

    Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung.

    Bedienungsseite

    Einbauseite

    Kurzbezeichnung

    Abschlussgitter–A0
    –Abschlussgitter0A
    AbschlussgitterAbschlussgitterAA *
    Abschlussgitterelastischer StutzenAS
    elastischer StutzenAbschlussgitterSA

    * AA für FKR-EU als Überströmöffnungsverschluss


    Anordnung und Länge der Verlängerungsteile [mm]

    NG

    Bedienungsseite

    FKR-EU/FKR-EU-FL

    Einbauseite

    FKR-EU/FKR-EU-FL

    315

    175/–

    175/175

    355

    175/–

    175/175

    400

    175/–

    175/175

    450

    175/–

    175/175

    500

    175/–

    175/175

    560

    175/–

    370/370

    630

    175/–

    370/370

    710

    175/–

    370/370

    800

    175/175

    370/370


    Zubehör 2 – elastischer Stutzen

    Anwendung

    • Luftleitungen sind so zu verlegen, dass im Brandfall keine erheblichen Kräfte auf die Brandschutzklappe wirken. Die jeweiligen nationalen Vorgaben dazu sind zu beachten
    • Aufgrund von Leitungsdehnungen und Wandverformungen im Brandfall werden elastische Stutzen beim Einbau in Leichtbauwände, Schachtwände und Brandwände in Leichtbauweise und beim Weichschotteinbau empfohlen
    • Elastische Stutzen sollten so eingebaut werden, dass beidseitig Zug- und Schubkräfte aufgenommen werden können
    • Alternativ flexible Luftleitungen verwenden
    • Konstruktionsbedingt sind bei bestimmten Nenngrößen Verlängerungsteile notwendig, siehe Tabelle
    • Elastische Stutzen und Verlängerungsteile sind passend gelocht zu den Flanschen der Brandschutzklappe (nur gültig bei FKR-EU-FL)
    • Elastische Stutzen werden lose mitgeliefert, Befestigung erfolgt bauseitig
    • Elastische Stutzen sind auch separat lieferbar


    Materialien und Oberflächen

    • Elastische Stutzen aus gewebeverstärktem Kunststoff und verzinktem Stahl (nur FKR-EU-FL)
    • Verlängerungsteil aus verzinktem Stahlblech (zusätzlich mit Pulverbeschichtung silbergrau (RAL 7001) bei Ausführungsvarianten Pulverbeschichtung (1) und Edelstahl (2))
    • Brandverhalten nach DIN 4102; B2


    Hinweis:

    Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung.

    Bedienungsseite

    Einbauseite

    Kurzbezeichnung

    elastischer Stutzen–S0
    –elastischer Stutzen0S
    elastischer Stutzenelastischer StutzenSS
    elastischer StutzenAbschlussgitterSA
    Abschlussgitterelastischer StutzenAS

    Anordnung und Länge der Verlängerungsteile [mm]

    NG

    Bedienungsseite

    FKR-EU/FKR-EU-FL

    Einbauseite

    FKR-EU/FKR-EU-FL

    315

    –/–

    175/175

    355

    –/–

    175/175

    400

    –/–

    175/175

    450

    –/–

    175/175

    500

    –/–

    175/175

    560

    –/–

    370/370

    630

    –/–

    370/370

    710

    –/175

    370/370

    800

    175/175

    370/370


    Zubehör 2 – Verlängerungsteil

    Anwendung

    • Konstruktionsbedingt sind bei Verwendung von Abschlussgittern, elastischen Stutzen, Rohrbögen usw. bei bestimmten Höhen Verlängerungsteile notwendig
    • Brandschutzklappen mit Abschlussgittern und elastischen Stutzen werden inklusive Verlängerungsteile geliefert
    • Verlängerungsteile sind auch separat lieferbar


    Materialien und Oberflächen

    • Verlängerungsteile aus verzinktem Stahlblech (zusätzlich mit Pulverbeschichtung silbergrau (RAL 7001) bei Ausführungsvarianten Pulverbeschichtung (1) und Edelstahl (2))


    Hinweis:

    Weiterführende und für Planungen wichtige Informationen, insbesondere zu Einbausituationen, enthält die Montage- und Betriebsanleitung.

    Klappenblattüberstände [mm]

    NG

    315

    355

    400

    450

    500

    560

    630

    710

    800

    x

    -270

    -250

    -230

    -200

    -175

    -145

    -110

    -70

    -25

    y

    25

    45

    70

    90

    115

    145

    180

    220

    265


    Klappenblattüberstände [mm]

    NG315355400450500560630710800
    x

    -240

    -220

    -200

    -170

    -145

    -115

    -80

    -40

    		5
    y5575100125150180215255300



    Hinweis:
    Das Schließen des Klappenblatts darf durch das Zubehör nicht behindert werden. Zwischen offenem Klappenblatt und einem Zubehör (Formteil usw.) sollte der Mindestabstand von 50 mm nicht unterschritten werden.


    Anbauteil – Endschalter

    FKR-EU (Schmelzlotausführung) mit Endschalter

    Anwendung

    • Endschalter mit potentialfreien Kontakten ermöglichen die Klappenstellungsanzeige
    • Im Bereich der zulässigen Schaltleistung lassen sich Relais oder Kontrollleuchten schalten oder die Weiterleitung zur Brandmeldetechnik realisieren
    • Für die Klappenstellungen „ZU“ und „AUF“ ist jeweils ein Endschalter erforderlich
    • Brandschutzklappen mit Schmelzlot können mit 1 oder 2 Endschaltern geliefert oder nachgerüstet werden (zur Nachrüstung ist eine Umrüstbaugruppe erforderlich)
    • Technische Daten und Verdrahtungsbeispiele siehe Montageund Betriebsanleitung FKR-EU

    Anbauteil

    Kurzbezeichnung

    Endschalter Klappenstellung „ZU“Z01
    Endschalter Klappenstellung „AUF“Z02
    Endschalter Klappenstellung „ZU“ und „AUF“Z03

    FKR-EU (Schmelzlotausführung) mit Endschalter in

    Ex-Ausführung

    Anwendung

    • Endschalter in Ex-geschützter Ausführung mit potentialfreien Kontakten ermöglichen die Klappenstellungsanzeige
    • Konformitätsausbescheinigung EPS 21 ATEX 2 141 X
    • Im Bereich der zulässigen Schaltleistung lassen sich Relais oder Kontrollleuchten schalten oder die Weiterleitung zur Brandmeldetechnik realisieren
    • Endschalter müssen in einem separat bescheinigten Gehäuse einer anerkannten Zündschutzart nach EN 60079-0 angeschlossen werden
    • Für die Klappenstellungen „ZU“ und „AUF“ ist jeweils ein Endschalter erforderlich
    • Brandschutzklappen mit Schmelzlot können mit 1 oder 2 Endschaltern geliefert oder nachgerüstet werden (zur Nachrüstung ist eine Umrüstbaugruppe erforderlich)
    • Technische Daten und Verdrahtungsbeispiele siehe Zusatz- Betriebsanleitung "Explosionsgeschütze Brandschutzklappen Serie FKR-EU"

    Anbauteil

    Kurzbezeichnung

    Endschalter Klappenstellung „ZU“Z01EX
    Endschalter Klappenstellung „AUF“Z02EX
    Endschalter Klappenstellung „ZU“ und „AUF“Z03EX


    Betätigungsart

    Auslöseeinrichtung

    Kennzeichnung

    Umgebungstemperatur

    maximale Luftgeschwindigkeit

    FedermechanismusSchmelzlot

    II 2G Ex h IIC T6 Gb
    II 2D Ex h IIIC T80°C Db

    -40 °C ≤ Ta ≤ +50 °C

    		8 m/s
    FedermechanismusSchmelzlot mit Endschalter

    II 2G Ex h IIC T6 Gb
    II 2D Ex h IIIC T80°C Db

    -20 °C ≤ Ta ≤ +50 °C

    		8 m/s



    Anbauteil – Federrücklaufantrieb

    FKR-EU mit Federrücklaufantrieb

    Anwendung

    • Betrieb der Brandschutzklappe mit einem Federrücklaufantrieb ermöglicht die Fernbedienung und/oder die Auslösung durch geeignete Rauchauslöseeinrichtungen
    • Bei Ausfall der Versorgungsspannung oder thermoelektrischer Auslösung schließt die Klappe (Ruhestromprinzip)
    • Motorisierte Brandschutzklappen können zum Absperren von Luftleitungen verwendet werden
    • 2 integrierte Endschalter mit potentialfreien Kontakten ermöglichen die Klappenstellungsanzeige "AUF" und "ZU"
    • Anschlussleitungen des 24 V Federrücklaufantriebs sind mit Steckern versehen. Der Anschluss an das TROX AS-i Bussystem ist damit schnell hergestellt. Ohne
    • Automatisierungskomponenten erfolgt der 24 V Anschluss über einen bauseitigen Sicherheitstransformator
    • Zum Nachrüsten eines Antriebs an eine Brandschutzklappe mit Schmelzlotausführung ist ein Umrüstsatz lieferbar
    • Technische Daten und Verdrahtungsbeispiele siehe Montageund Betriebsanleitung FKR-EU

    Anbauteil

    Kurzbezeichnung

    Federrücklaufantrieb 230 V (Belimo)Z43
    Federrücklaufantrieb 24 V (Belimo)Z45
    Federrücklaufantrieb 24 V (Belimo) inklusive Netzgerät BKN230-24-C-MP TRZ60
    Federrücklaufantrieb 24 V (Belimo) inklusive Netzgerät BKN230-24-C-MP TR und Steuergerät BKS24-1 TRZ61
    Federrücklaufantrieb 24 V (Belimo) inklusive Netzgerät BKN230-24-C-MP TR und Steuergerät BKS24-1 TRZ43S
    Federrücklaufantrieb 24 V (Siemens)Z45S


    Anbauteil – Federrücklaufantrieb in Ex-Ausführung


    FKR-EU mit Federrücklaufantrieb in Ex-Ausführung

    Anwendung

    • Betrieb der Brandschutzklappe mit einem Federrücklaufantrieb ermöglicht die Fernbedienung und/oder die Auslösung durch geeignete Rauchauslöseeinrichtungen
    • Brandschutzklappe ist in Zu- und Abluftanlagen explosionsgeschützter Bereiche verwendbar
    • Bei Ausfall der Versorgungsspannung oder thermoelektrischer Auslösung schließt die Klappe (Ruhestromprinzip)
    • Brandschutzklappen mit Federrücklaufantrieb können für die Steuerung "AUF" und "ZU" verwendet werden
    • 2 integrierte Endschalter mit potentialfreien Kontakten ermöglichen die Klappenstellungsanzeige "AUF" und "ZU"
    • Elektrischer Anschluss erfolgt im Ex-Klemmenkasten
    • Auslösetemperatur des Federrücklaufantriebs 72 °C
    • Konformitätsausbescheinigung EPS 21 ATEX 2 141 X
    • Technische Daten und Verdrahtungsbeispiele siehe Zusatz- Betriebsanleitung "Explosionsgeschütze Brandschutzklappen Serie FKR-EU"


    ATEX-Anwendungsbereich

    Entsprechend Konformitätsausbescheinigung EPS 21 ATEX 2 141 X kann die Brandschutzklappe in folgenden Ex-Zonen eingesetzt werden.

    Dabei sind die in den technischen Daten angegebenen

    Umgebungstemperaturen sowie die Auslöse- und Betätigungsarten zu beachten.

    ExMax:

    Zone 1, 2: Gase, Nebel, Dämpfe

    Zone 21, 22: Stäube

    RedMax:

    Zone 2: Gase, Nebel, Dämpfe

    Zone 22: Stäube

    Anbauteil

    Kurzbezeichnung

    ExMax-15-BF TRZEX1
    RedMax-15-BF TRZEX3


    Betätigungsart

    Auslöseeinrichtung

    Kennzeichnung

    Umgebungstemperatur

    maximale Luftgeschwindigkeit

    ExMax-15-BF TRExPro-TT *

    II 2G Ex h IIC T6 Gb
    II 2D Ex h IIIC T80°C Db

    		-40 °C ≤ Ta ≤ +40 °C10 m/s

    ExMax-15-BF TR

    ExPro-TT *

    II 2G Ex h IIC T5 Gb
    II 2D Ex h IIIC T95°C Db

    -40 °C ≤ Ta ≤ +50 °C

    10 m/s

    RedMax-15-BF TRExPro-TT *

    II 3G Ex h IIC T6 Gc
    II 3D Ex h IIIC T80°C Dc

    		-40 °C ≤ Ta ≤ +40 °C10 m/s

    RedMax-15-BF TR

    ExPro-TT *

    II 3G Ex h IIC T5 Gc
    II 3D Ex h IIIC T95°C Dc

    -40 °C ≤ Ta ≤ +50 °C

    10 m/s

    * Auslösetemperatur 72 °C


    Anbauteil – Federrücklaufantrieb und TROXNETCOM


    Anbauteil

    Kurzbezeichnung

    Federrücklaufantrieb 24 V und AS-EMZA07
    Federrücklaufantrieb 24 V und MB-BAC-WA1/2ZB01
    Federrücklaufantrieb 24 V und LON-WA1/B3ZL09
    Federrücklaufantrieb 24 V und WA1/B3-ADZL10
    Federrücklaufantrieb 24 V und WA1/B3-AD230ZL11
    Federrücklaufantrieb 24 V und TNC-LinkboxZA14


    Anbauteil – Federrücklaufantrieb in Ex-Ausführung und TROXNETCOM

    FKR-EU mit Federrücklaufantrieb und TROXNETCOM

    Anwendung

    • Brandschutzklappen mit Federrücklaufantrieb 24 V (Belimo) und den hier beschriebenen Modulen als Anbauteil bilden eine betriebsbereite Funktionseinheit für die automatisierte Brandschutzklappensteuerung
    • Komponenten sind werkseitig montiert und verdrahtet
    • Die Kombination Federrücklaufantrieb mit TROXNETCOM ermöglicht die fabrikatsneutrale und gewerkeübergreifende Integration unterschiedlicher Komponenten (Module) in ein Netzwerk
    • Module steuern Aktoren und/oder nehmen die Signale von Sensoren auf


    AS-i

    • AS-Interface ist ein weltweit standardisiertes Bussystem nach EN 50295 und IEC 62026-2
    • Modul überträgt die Stellsignale zwischen Federrücklaufantrieb und Controllereinheit
    • Damit ist die Steuerung des Stellantriebs und dessen Laufzeitüberwachung für Funktionsprüfungen möglich
    • Versorgungsspannung (24 V DC) für das Modul und den Stellantrieb wird mit dem 2-adrigen AS-i-Flachbandkabel übertragen
    • Funktionsanzeige: Betrieb, 4 Eingänge, 2 Ausgänge


    MODBUS RTU/BACnet MS/TP (RS485)

    • MODBUS RTU und BACnet MS/TP sind Protokolle für RS485-Kommunikationssysteme
    • Datenübertragung erfolgt nach einheitlichen Protokollen
    • Lediglich die Busleitung und die Versorgungsspannung sind kundenseitig anzuschließen
    • MB-BAC-WA1/2: Zur Ansteuerung von 1 – 2 Brandschutzklappen
    • WA1/B3-AD: Anschlussdose für die 2. Brandschutzklappe mit 24 V DC Versorgungsspannung an das MB-BAC-WA1/2
    • WA1/B3-AD230: Anschlussdose mit integriertem Netzteil 230/24 V zum Anschluss einer 2. motorisch betriebenen 24 V Brandschutzklappe an das MB-BAC-WA1/2 LON


    LON

    • LON steht für ein standardisiertes lokal operierendes Netzwerksystem mit fabrikatsneutraler Kommunikation
    • Datenübertragung erfolgt nach einheitlichem Protokoll
    • Nach LonMark sind Standards definiert, um die Kompatibilität der Produkte zu erreichen
    • Lediglich die Busleitung und die Versorgungsspannung sind kundenseitig anzuschließen
    • LON-WA1/B3: Zur Ansteuerung von 1 – 2 Brandschutzklappen
    • WA1/B3-AD: Anschlussdose für die 2. Brandschutzklappe mit 24 V DC Versorgungsspannung an das LON-WA1/B3
    • WA1/B3-AD230: Anschlussdose mit integriertem Netzteil 230/24 V zum Anschluss einer 2. motorisch betriebenen 24 V
    • Brandschutzklappe an das LON-A1/B3


    TNC-EASYCONTROL

    TNC-LINKBOX ist die Verdrahtungshilfe für den Anschluss einer Brandschutzklappe und der konfigurierbaren Parallelschaltung für die Kleinsteuerung TNCEASYCONTROL

    Anbauteil

    Kurzbezeichnung

    ExMax-15-BF TR und AS-EM/CZEX2
    RedMax-15-BF TR und AS-EM/CZEX4


    FKR-EU mit Federrücklaufantrieb in Ex-Ausführung und

    TROXNETCOM

    Anwendung

    • Brandschutzklappen mit Federrücklaufantrieb ExMax/ RedMax-15-BF-TR und dem Modul AS- EM/C bilden eine Funktionseinheit für die BUS-Kommunikation zur Brandschutzklappensteuerung
    • Die Kombination Federrücklaufantrieb in Ex-Ausführung mit TROXNETCOM ermöglicht die fabrikatsneutrale und gewerkeübergreifende Integration unterschiedlicher Komponenten (Module) in ein Netzwerk
    • Module steuern Aktoren und/oder nehmen die Signale von Sensoren auf
    • Modul ist außerhalb der Ex-Zone kundenseitig zu montieren und zu verdrahten


    AS-i

    • AS-Interface ist ein weltweit standardisiertes Bussystem nach EN 50295 und IEC 62026-2
    • Modul überträgt die Stellsignale zwischen Federrücklaufantrieb und Controllereinheit
    • Damit ist die Steuerung des Stellantriebs und dessen Laufzeitüberwachung für Funktionsprüfungen möglich
    • Funktionsanzeige: Betrieb, 4 Eingänge, 2 Ausgänge


    Anbauteil – Rauchauslöseeinrichtungen


    Anwendung

    • Um die Rauchausbreitung in Gebäuden durch die raumlufttechnischen Anlagen zu verhindern, ist es wichtig, den Rauch frühzeitig zu erkennen
    • Rauchauslöseeinrichtungen nach dem Streulichtprinzip erkennen den Rauch temperaturunabhängig, so dass die Brandschutzklappen schon vor Erreichen der Auslösetemperatur bei 72 °C schließen
    • Enthält die Luft Schwebstoffe, wie es bei Brandrauch der Fall ist, werden Lichtstrahlen von diesen abgelenkt. Ein Sensor (Fotodiode), der bei klarer Luft unbeleuchtet ist, wird dann vom Streulicht getroffen.
    • Auslösung der Brand- oder Rauchschutzklappe wird aktiv, wenn die Helligkeit des Streulichts einen Grenzwert überschreitet

    Anbauteil

    Kurzbezeichnung

    RauchauslöseeinrichtungRM-O-3-D
    RauchauslöseeinrichtungRM-O-VS-D

    Die Rauchauslöseeinrichtung ist als separates Anbauteil zu bestellen.
    Zur Montage der Rauchauslöseeinrichtung ist eine plane Oberfläche (z. B. eckiges Kanalstück) erforderlich.

    Downloads

    Produktinfos

    • Produktdatenblatt FKR-EU

      FKR-EU_PD_2022_09_20_DE_de Produktdatenblatt 2,1 MB pdf

    Zertifikate

    • ATEX-Zertifikat FKR-EU

      TROX_21TH0380_EPS-21-ATEX-2-141-X_de_0_signed-Scan Certificate 1,2 MB pdf

    • CE-Konformitätserklärung FKR-EU

      FKR-EU_CE_2020_03_DE_de Certificate 310 KB pdf

    • EU-Konformitätserklärung ATEX FKR-EU

      FKR-EU_CE_ATEX_2022_01_25_DE_de Zertifikat 1,1 MB pdf

    • Hygiene-Konformitätserklärung Serie FKR-EU

      FKR-EU_HC_2020_06_05_DE_de Hygienezertifikat 1,9 MB pdf

    • Leckageklassifizierung von TROX Lüftungskomponenten

      Leckageklassifizierung_v1_2022_07_07_DE_de Zertifikat 670 KB pdf

    • Leistungserklärung Serie FKR-EU

      FKR-EU_DoP_2021_07_DE_de Leistungserklärung 390 KB pdf

    • Zertifikat Brandverhalten

      IBS-Zertifikat_-Nichtbrennbarkeit_320012803-2_Zert_2020_03_16_DE_de Zertifikat 250 KB pdf

    Betriebsanleitungen

    • 1. Montage- und Betriebsanleitung FKR-EU

      FKR-EU_IOM_A00000092704_V1_2022_02_DE_de Montage- und Betriebsanleitung 7,9 MB pdf

    • 3. Zusatz-Betriebsanleitung Explosionsgeschützte Brandschutzklappen

      FKR-EU_OM_A00000038482_V3_2021_12_DE_de Serie FKR-EU 710 KB pdf

    • 4. Zusatz-Montageanleitung Umrüstbaugruppen

      A00000057444/12/2016 Serie FKR-EU 870 KB pdf

    • 5. Montageanleitung Endschalter Anbauteil Z01 • Z02 • Z03

      A00000032227/02/2014 Serie FKR-EU 2,1 MB pdf

    • 6. Kurzversion Montage- und Betriebsanleitung FKR-EU

      FKR-EU_SV_IOM_A00000092707_V1_2022_02_DE_de Kurzversion 2,9 MB pdf

    Passende Ersatzteile für FKR-EU

    FKR-EU – Umrüstung von Schmelzlotausführung auf BFN-Antrieb

    FKR-EU – Umrüstung auf Ex-Endschalter

    FKR-EU-Montage Endschalter

    FKR-EU Umrüstung von Schmelzlotausführung auf Ex-Antrieb

    TROX Services

    production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://*.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://*.onventis.com http://localhost:63342 http://cerebrum.local", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

    Seite teilen

    Diese Seite weiterempfehlen

    Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen dank für Ihre Nachricht!

    Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

    Kontakt

    Wir sind für Sie da

    Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Anhang (max. 10MB)
    Ihre Nachricht
    Ihre Nachricht an

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen Dank für Ihre Nachricht!

    Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
    Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
    Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Kontakt

    Wir sind für Sie da

    Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Anhang (max. 10MB)
    Ihre Nachricht
    Ihre Nachricht an

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen Dank für Ihre Nachricht!

    Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
    Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
    Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    TROX Logo
    Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.
    Cookie-Einstellungen
