PL35

• Schlitzdurchlässe als Zuluft- oder Abluftdurchlass für Komfortbereiche
• Aufgrund der Variantenvielfalt und hohen Flexibilität als Mischlüftungssystem für viele Einsatzfälle nutzbar
• Unauffällige Integration in abgehängte Decken
• Für Räume bis ca. 4 m Höhe (Unterkante Fertigdecke)
• Für große Volumenströme geeignet. Großer Einsatzbereich durch wahlweise 1- bis 4- schlitzige Frontschiene

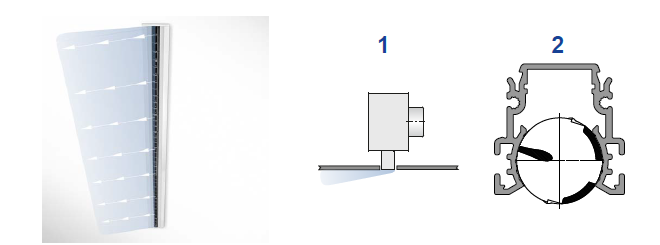

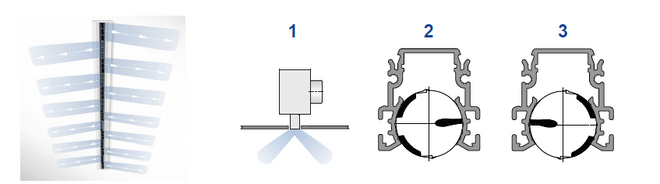

• Einseitige oder wechselseitige Luftführung vor Ort an die baulichen Gegebenheiten anpassbar
• Hohe Induktion bewirkt schnellen Abbau der Temperaturdifferenz und der Luftgeschwindigkeit (bei Zuluft)
• Für konstante und variable Volumenströme
• Für Zulufttemperaturdifferenzen von -10 – +10 K



• Gleichmäßige Strahlausbreitung reduziert Schmutzablagerung durch induzierte Raumluft an der Decke
• Horizontale, schräge oder vertikale Zuluftführung durch manuell verstellbare Luftleitelemente
• Behagliches und komfortables Raumklima durch hohe Induktion bzw. schnellen Abbau von Temperaturdifferenzen und Luftgeschwindigkeiten
• Hochwertiges Erscheinungsbild durch oberflächenbehandelte Aluminium-Strangpressprofile mit Eloxal- oder Pulverbeschichtung nach RAL-CLASSIC-Farbskala
• Frontschiene optimiert für maximalen Volumenstrom bei niedrigen Schallleistungspegeln
• Optisch durchlaufende Bandverlegung möglich



• LN: 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950 mm
• Frontschiene kann in mm-Schritten auch in Zwischenlängen bestellt werden



• -*: 1- bis 4-schlitzige Frontschiene
• -PF: Kombination aus Frontschiene und Anschlusskasten mit fester Verbindung
• -SF: Kombination aus Frontschiene und Anschlusskasten mit lösbarer Schraubbefestigung
• -CD: Überströmschiene, die in ein Schlitzband integriert werden kann. Die Frontschiene verfügt rückseitig über Öffnungen, durch die Luft strömen kann. Die Befestigung der Überströmschiene muss bauseitig erfolgen. Die beigelegten Verbinder dienen lediglich zur Positionierung und Ausrichtung der Überströmschiene
• -BD: Blindschiene, die in ein Schlitzband integriert werden kann. Die Frontschiene ist rückseitig geschlossen, so dass eine Luftströmung durch die Blindschiene ausgeschlossen ist. Die Befestigung der Blindschiene muss bauseitig erfolgen. Die beigelegten Verbinder dienen lediglich zur Positionierung und Ausrichtung der Überströmschiene
• -PB: Nur Anschlusskasten (für Kombination mit DS)
• -DS: nur Frontschiene mit B00-Profil und Schraubbefestigung
• -DF: nur Frontschiene mit B00-Profil und Traverse zur Befestigung
• -CS: Eckstück

• Mittige Position des Anschlusskasten
• Anschlusskasten links (LE)
• Anschlusskasten rechts (RI)

• Symmetrischer Anschlusskasten mit horizontalem Anschluss (HS)
• Symmetrischer Anschlusskasten mit vertikalem Anschluss (VS)
• Asymmetrischer Anschlusskasten mit horizontalem Anschluss (HA)



• Eloxiert, E6-C-0, naturfarben
• P1: pulverbeschichtet RAL 9010, reinweiß, GE 50
• P1: pulverbeschichtet RAL 9006, weißaluminium, GE 30
• P1: pulverbeschichtet in weiteren RAL-CLASSIC-Farbtönen, GE 70



• D: Drosselelement zum Volumenstromabgleich
• LS: Lippendichtung
• L: innenliegende Auskleidung
• EP: 2 Endplatten
• EA: 2 Endwinkel

Zubehör

• EP: 2 Endplatten
• EA: 2 Endwinkel

Bei Schlitzdurchlässen als Bandverlegung müssen die Endplatten bzw. Endwinkel separat bestellt und bauseitig montiert werden. 2 Führungslaschen für die Verbindung der Frontschienen untereinander sind jedem Schlitzdurchlass ohne werkseitig montiertem Endabschluss lose beigelegt.

• Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180
• 4 Aufhängelaschen am Anschlusskasten zur kundenseitigen Befestigung
• Manuell verstellbare Luftleitelemente mit Rastung zur definierten Einstellung der Luftführung
• Werkseitig voreingestellte Luftführung, die manuell vor Ort verstellbar ist
• Anschlussstutzen mit Einlegesicke für Lippendichtung (nur bei Ausführung mit Lippendichtung)
• Ist die Frontschiene länger als der Anschlusskasten, werden die überstehenden Bereiche der Frontschiene rückseitig abgedeckt

• Anschlusskästen nur in Nennlängen erhältlich
• Abluftvariante wahlweise ohne Luftleitelemente möglich (E0)
• Durch die optional verfügbare Halsverlängerung in den Standardmaßen 30, 55, 80, 105 und 129 mm können bauliche Gegebenheiten ausgeglichen werden
• Befestigungsmaterial für die Frontschiene wird den Varianten -SF und -DS lose beigelegt

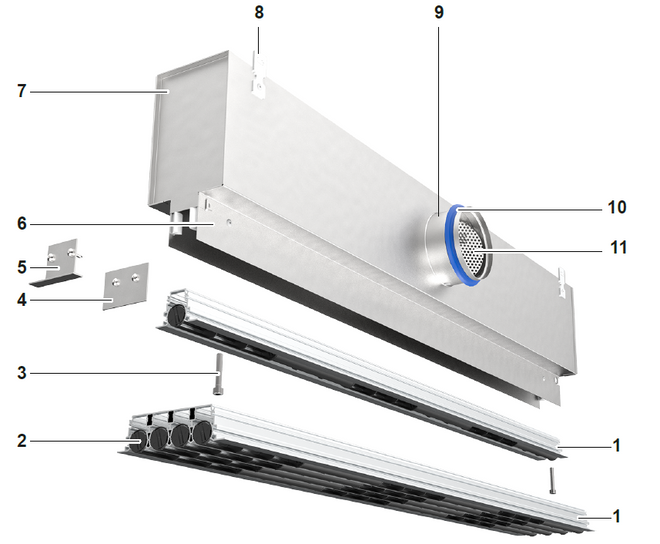

• Frontschiene aus Aluminium-Strangpressprofil
• Luftleitelemente aus Kunststoff ABS, nach UL94, V-0, flammwidrig
• Anschlusskasten aus verzinktem Stahlblech
• Endplatten und Endwinkel aus Aluminium
• Lippendichtung aus Evoprene
• Auskleidung aus Mineralwolle und geschlossenporigem Vinylschaum
• Frontschiene eloxiert, E6-C-0, naturfarben
• P1: pulverbeschichtet Farbton nach RAL CLASSIC
• Luftleitelemente ähnlich RAL 9005, schwarz
• G: Luftleitelemente ähnlich RAL 9006, grau
• W: Luftleitelemente ähnlich RAL 9010, weiß

• Mineralwolle an den luftberührten Flächen kaschiert mit Glasseidengewebe, abriebfest bis 20 m/s
• Nach EN 13501, Baustoffklasse A1, nicht brennbar
• RAL-Gütezeichen RAL-GZ 388
• Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008
• Inert gegenüber Pilz- und Bakterienwachstum



Normen und Richtlinien

• Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135
• Konform zu VDI 6022

Instandhaltung

• Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
• Überprüfung und Reinigung nach VDI 6022

Offenlegung von Chemikalien

• RoHS EU-Richtlinie 2011/65/EU (RoHS)Dieses Produkt oder einzelne Varianten entsprechen der EU-Richtlinie 2011/65/EU (RoHS) zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Weitere Informationen finden Sie in unseren Umweltproduktdeklarationen.
• REACH 1907/2006 (EG-Verordnung REACH)Dieses Produkt oder einzelne Varianten entsprechen den Bestimmungen der EG-Verordnung Nr. 1907/2006, auch bekannt als REACH (Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe). Weitere Informationen finden Sie in unseren Umweltproduktdeklarationen.
