Type EL

For the electric reheating of airflows in circular ducting

Circular electric air heater for the heating of airflows, suitable for VAV terminal units Type TVR and mechanical self-powered CAV controllers Type RN or VFC

  • Outlet airflow temperature max. 50 °C
  • Smooth surface stainless steel heating element 1.4301
  • Integral overheating protection with temperature monitor (auto reset) and thermal cut-out (manual reset)
  • Installation in horizontal or vertical ducts independent of airflow direction
  • Suitable for circular ducts to EN 1506 or EN 13180
  • With lip seal
  • Protection level IP 43
  • Casing air leakage to EN 15727, up to class D

Application

Application

  • Electric air heater Type EL for reheating the airflow in circular ducting
  • For VAV terminal units Type TVR and for CAV controllers Type RN or VFC

Nominal sizes

  • 100, 125, 160, 200, 250, 315, 400

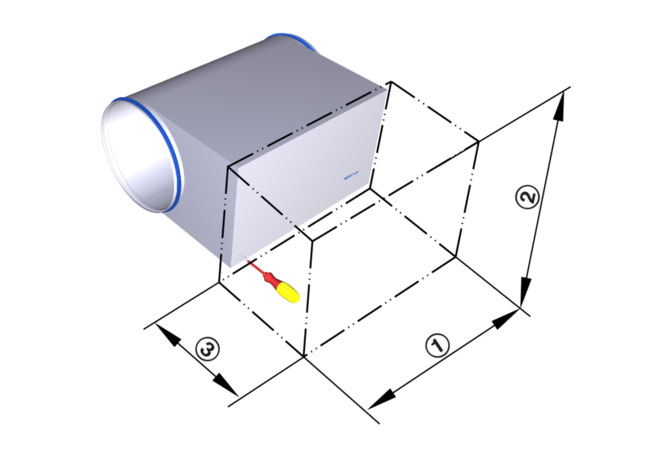

Description

Parts and characteristics

  • Ready-to-install air heater
  • Encased smooth surface stainless steel heating elements
  • Overheating protection with temperature monitor (auto reset) and thermal cut-out (manual reset)
  • Connection terminals inside
  • Casing is ready for cable penetration; wire clamping bracket and cable gland (M20 or M25) to be provided by others

Construction features

  • Circular casing with rectangular switch cabinet
  • Spigot with lip seal, for circular connecting ducts to EN 1506 or EN 13180

Materials and surfaces

  • Casing and switch cabinet made of galvanised sheet steel
  • Heating element made of stainless steel 1.4301

Standards and guidelines

  • Casing air leakage to EN 15727, class D

Maintenance

  • Maintenance-free as construction and materials are not subject to wear

Technical information

Technical data, Quick sizing, Specification text, Order code, Produktbeziehungen

  • Technical data
  • Quick sizing
  • Specification text
  • Order code

Nominal sizes

100 – 400 mm

Volume flow rate range

12 – 750 l/s or 43 – 2700 m³/h

Thermal output

0.4 – 9 kW

Minimum airflow velocity

1.5 m/s

Maximum outlet airflow temperature

50 °C

Max. operating temperature

40 °C

Static differential pressure

5 – 75 Pa

Supply voltage for nominal sizes 100 – 200

230 V AC, 1-phase

Supply voltage for nominal size 250

400 V AC, 2-phase

Supply voltage for nominal sizes 315, 400

400 V AC, 3-phase

Protection level

IP 43

EC conformity

EMC to 2004/108/EU, low voltage to 2006/95/EU


EL for TVR, RN and VFC

Nominal size V Δpst te = 16 °C
Nominal size V Δpst Q ta
Nominal size l/s m³/h Pa kW °C

100

12

43

5

0.40

41.8

100

20

72

10

0.40

31.4

100

30

108

15

0.40

26.3

100

40

144

25

0.40

23.7

100

45

162

30

0.40

22.9

125

20

72

5

0.88

50.0

125

35

126

20

0.90

35.8

125

50

180

40

0.90

29.9

125

65

234

60

0.90

26.7

125

75

270

80

0.90

25.3

160

30

108

5

1.20

46.9

160

50

180

10

1.20

34.5

160

70

252

15

1.20

29.2

160

95

342

25

1.20

25.7

160

115

414

35

1.20

24.1

200

50

180

5

2.10

48.4

200

80

288

20

2.10

36.3

200

115

414

35

2.10

30.1

200

150

540

55

2.10

26.8

200

180

648

80

2.10

25.0

250

75

275

5

3.00

46.9

250

125

450

15

3.00

34.5

250

180

648

25

3.00

28.9

250

235

846

40

3.00

25.9

250

290

1044

60

3.00

24.0

315

115

414

5

5.07

50.0

315

200

720

15

6.00

39.1

315

285

1026

25

6.00

32.2

315

375

1350

40

6.00

28.3

315

460

1656

60

6.00

26.1

400

190

684

5

8.37

50.0

400

325

1170

15

9.00

37.4

400

465

1674

30

9.00

30.9

400

605

2178

50

9.00

27.5

400

750

2700

75

9.00

25.3

Q:Thermal capacity

te:Inlet airflow temperature

ta:Outlet airflow temperature


Circular electric air heater for reheating the airflow in air conditioning systems

Dimensions fit VAV terminal units TVR as well as CAV controllers RN and VFC.

Integral overheating protection with temperature monitor (auto reset) and thermal cut-out (manual reset).

Spigot with lip seal, for circular connecting ducts to EN 1506 or EN 13180.

Casing air leakage to EN 15727, class C.

Materials and surfaces

  • Casing and switch cabinet made of galvanised sheet steel
  • Heating element made of stainless steel 1.4301

Technical data

  • Volume flow rate range: 12 to 750 l/s or 43 to 2700 m³/h
  • Thermal output: 0.4 – 9 kW
  • Maximum outlet airflow temperature: 50 °C
  • Static differential pressure: 5 – 75 Pa
  • Supply voltage: 1 × 230 V AC – 3 × 400 V AC
  • Protection level: IP 43

Sizing data

  • V _______________________ [m³/h]
  • Q _______________________ [kW]

00137442_0

 Type
EL       Electric air heater for VAV terminal units Type TVR and for CAV controllers Type RN or VFC



 Nominal size [mm]
100
125
160
200
250
315
400

Order example: EL/160

Nominal size

160 mm




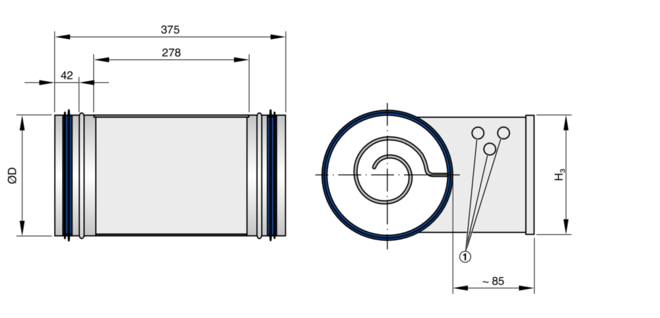

Dimensions and weight

  • Dimensions and weight
