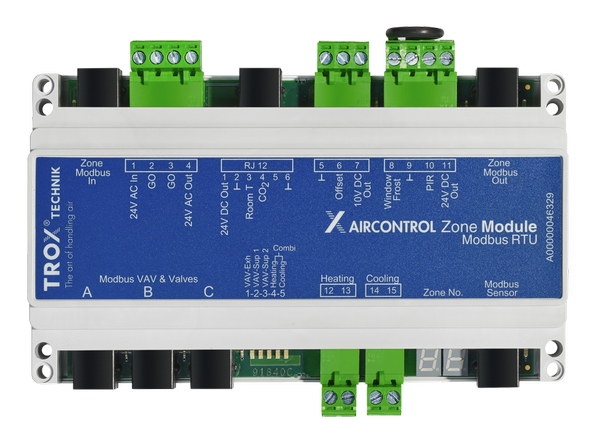

Modbus Zonenmodul X-AIR-ZMO-MOD


Antenne, im Lieferumfang enthalten


Antennenkabel, 50 cm, im Lieferumfang enthalten


Antennendurchführung, im Lieferumfang enthalten


FAM-RADIODUCT

Für eine Funkstreckenverbindung von TROX X-AIRCONTROL Modulen vorwiegend durch den Lüftungskanal

  • Patentierte TROX Funkübertragung durch den Lüftungskanal

  • Kabellose Datenverbindung der X-AIRCONTROL Zonenmodule und Zonenmaster bis zum RLT-Gerät

  • Wireless-Mesh-Funksystem mit Frequency-Hopping

  • Plug-and-Play-Anbindung der X-AIRCONTROL Module an das RadioDuct-Lüftungskanalfunksystem

  • Mit integrierter Repeaterfunktion zur Reichenweitenverlängerung

  • Automatisches Routing der Daten über die im System verfügbaren RadioDuct-Funksysteme

  • Nahezu störungsfreie Nutzung durch Abschirmung gegen äußere Störeinflüsse und ermittierter Funkstrahlung

  • Durchgängige Funkstrecke ohne Störeinflüsse (Mauern, Betondecken) von Räumen bis hin zum RLT-Gerät


Optionale Ausstattung und Zubehör:

  • PC-Software: Konfigurationssoftware für Inbetriebnahme und Diagnose der RadioDuct-Module

  • RJ12-Anschlusskabel für einfaches Plug-and-Play



Allgemeine Informationen

Anwendung

Das RadioDuct-Lüftungskanalfunksystem dient als kabellose Datenverbindung

  • Zwischen X-AIRCONTROL Zonenmodulen und dem X-AIRCONTROL Zonenmaster

  • Zwischen den X-AIRCONTROL Zonenmodulen untereinander

Zum Einsatz kommt das System immer dann, wenn die Verlegung eines Buskabels zur Verbindung nicht möglich oder schwierig umsetzbar ist. Besonders bei der Sanierung und bei Nachrüstungen hat die Verbindungsvariante im Vergleich zur konventionellen BUS-Verkabelung Vorteile.

Je nach Ausprägung des Kanalsystems kann die Reichweite der Funkstrecke variieren. Bei Verwendung von mehreren RadioDuct-Modulen im Kanalsystem wird die Funkverbindung über die im Modul integrierte, selbstlernende Mesh-Funktion und das Frequency-Hopping laufend optimiert. Dadurch wird der funktechnisch beste Weg durchs Luftkanalsystem für die zu übertragenden Datenpackete gefunden. Für größere Strecken und verzweigte Kanalsysteme stehen Mesh-Repeater zu Verfügung, die die Funksignale aufnehmen, verstärken und weiterleiten.


Besondere Merkmale

  • Bis zu 30 m Kabellänge zwischen RadioDuct-Modul und X-AIRCONTROL Zonenmodul und Zonenmaster

  • RadioDuct-Modul an Kanal oder Wand montierbar

  • Antenne durch Kabelverbindung am RadioDuct-Modul angebunden, dadurch einfache und freie Positionierung im Kanal möglich

  • Einfache Inbetriebnahme der Funkverbindung über geführten Kopplungsprozess

  • Hohe Betriebssicherheit durch permanente Selbstüberwachung der Kommunikation zwischen RadioDuct-Modul und X-AIRCONTROL System sowie der Funk-Mesh-Verbindung


Bauteile und Eigenschaften

  • Kunststoffgehäuse an Kanal oder Wand montierbar

  • Dreifarbige Darstellung des Status der Funknetzwerkverbindung (grün, gelb, rot)

  • Integrierte Servicebuchse zur Konfiguration und Diagnose des RadioDuct-Moduls

  • Antenne für Integration in den Kanal mit 50 cm Anschlusskabel und Antennenhalter für den Kanaleinbau


Ergänzende Produkte

  • PC-Software: Konfigurationssoftware für Inbetriebnahme und Diagnose der RadioDuct-Module

  • Drahtlose Kommunikation zur Konfiguration mit Bluetooth-Modul BlueCon möglich


Konstruktionsmerkmale

  • Gehäuse mit abnehmbaren Deckel für einfache Zugänglichkeit zu den innenliegenden Anschlüssen und Bauteilen

  • Einfacher Anschluss der X-AIRCONTROL Module durch Steckverbindungen von außen am RadioDuct-Modul

  • Einfacher Zugang zur Konfigurationsbuchse von außen am RadioDuct-Modul


Materialien und Oberflächen

  • Gehäuse aus Kunststoff ABS UL-V0

  • Gehäuse blau (RAL 5002)/durchsichtiger Deckel

Technische Information

Funktion, Ausschreibungstext, Bestellschlüssel

  • Funktion
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL
Bidirektionale Datenübertragung per Funkstrecke durch die Luftleitung FAM-RD_gc_10ai.png

Hinweis: Weitere Einbaubeispiele in der Montage- und Betriebsanleitung

Das Funksystem RadioDuct dient zur Ankopplung von X-AIRCONTROL Zonenmodulen an den X-AIRCONTROL Zonenmaster über eine Funkstrecke durch den Lüftungskanal.
Dabei können die X-AIR Zonenmodule wie in Abb. oben jeweils mit einem RadioDuct-Modul ausgestattet sein und ihre Daten zum X-AIR Zonenmaster senden. Ebenfalls ist die klassische Verbindung der X-AIRCONTROL Zonenmodule in der Zone durch ein Kabel möglich. In diesem Fall werden über das erste Zonenmodul die Daten zum X-AIRCONTROL Zonenmaster über Funk gesendet (Abb. unten).

Das RadioDuct-System nutzt jeden weiteren Teilnehmer im RadioDuct-Netzwerk, um die Daten an ihren Bestimmungsort zu bringen. Im Gegensatz zu normalen Netzwerken ist es hier sogar von Vorteil, viele Teilnehmer im System verteilt zu haben. Denn jeder Teilnehmer im RadioDuct-Netzwerk leitet die Datenpakete der anderen Teilnehmer zum Bestimmungsort weiter. Das System sucht sich selbständig den besten Weg zum gewünschten Empfänger. Solche Netzwerke sind als Mesh-Netzwerke bekannt. Des Weiteren wird die benötigte Funkleistung an die Übertragungstrecke angepasst. Die Funkleistung kann maximal einen Wert von 100 mW annehmen, so dass die Anforderungen der geltenden Funkstandards für das 2,4-GHz-Band erfüllt werden. Um etwaigen Störungen im Frequenzband entgegenzuwirken, unterstützt das RadioDuct-Modul automatisches Frequency-Hopping. Dadurch wird durchgehend der jeweilige Funkkanal mit den geringsten Störungen ausgewählt.

Die Verbindung zwischen den RadioDuct-Slaves und dem RadioDuct-Master erfolgt über ein Service-Tool und einem darin abgebildeten einfachen Kopplungsprozess. Die Verbindung und der Datenaustausch erfolgen über einen verschlüsselten Funkkanal mit 128-Bit-AES-Technik. Dies bietet hohe Datensicherheit und erfüllt die Anforderungen der Datenschutzstandards.

Ausschreibungstext

RadioDuct-System zur Datenverbindung von X-AIRCONTROL Zonenmodulen mit dem X-AIRCONTROL Zonenmaster über eine Funkstrecke im Lüftungskanal.


Einsatzbereich

  • Geeignet für Bestandsnachrüstungen
  • Für Bereiche, die sich schwierig verkabeln lassen


Betriebsmodi

Das RadioDuct-Modul unterstützt 3 Betriebsmodi, die über die Software eingestellt werden können.



  • RadioDuct-Master: Verwaltet und organisiert das RadioDuct-Netzwerk und stellt die Verbindung zum X-AIRCONTROL Zonenmaster her
  • RadioDuct-Zone: Teilnehmer in einem RadioDuct-Netzwerk und stellt die Verbindung zu den X-AIRCONTROL Zonenmodulen her
  • RadioDuct-Repeater: RadioDuct-Modul zur Reichweitenverlängerung und Optimierung des RadioDuct-Netzwerks


Einbau und Montage

  • Kunstoffgehäuse montierbar an Lüftungskanal oder Wand
  • Antennenhalter für Kanaleinbau im Lieferumfang


Elektrischer Anschluss

  • Steckbare Anschlussklemmen (Plug-and-Play) RJ12-Buchse an das X-AIRCONTROL Zonenmodul


Versorgungsspannung

  • 24 V AC/DC


Systemanbindung

  • Einfache Systemanbindung an X-AIRCONTROL zur weiteren Verarbeitung und Auswertung Modbus/BACnet


Parametrierung

  • Einbindung der RadioDuct-Module durch Schritt-für-Schritt-Anleitung in der PC-Software
  • Konfiguration, Parametrierung und Diagnose durch PC-Software


Besondere Merkmale

  • Selbstorganisierendes Datenfunknetzwerk (Mesh) bei Einsatz von mehren RadioDuct-Modulen
  • Automatische Optimierung der Übertragungswege
  • Optische LED-Anzeige für den Verbindungs- und Kommunikationsstatus


Auslieferungszustand

  • Antenne mit 50 cm Anschlusskabel für Kanaleinbau
  • Antennenhalter für Kanaleinbau im Lieferumfang enthalten

FAMX-AIR/D32-RD
|||
123
1 Serie
FAM
Field Application Module

2 Variante
X-AIR
X-AIRCONTROL

3 Erweiterungsmodul
D32-RD
RadioDuct



 Bestellbeispiel: FAM/X-AIR/D32-RD
SerieFAM
VarianteX-AIRCONTROL
ErweiterungsmodulRadioDuct

MONTAGE UND INBETRIEBNAHME, PRODUKTDETAILS, TECHNISCHE DATEN, ABBILDUNGEN

  • MONTAGE UND INBETRIEBNAHME
  • PRODUKTDETAILS
  • TECHNISCHE DATEN, ABBILDUNGEN
  • RadioDuct-Modul an Lüftungskanal oder Wand mit 2 Schrauben befestigen

  • Loch mit ØD 10 mm für Antenne in den Lüftungskanal bohren

  • Antennenhalter am Lüftungskanal befestigen und Antennen einschieben

  • Antennenkabel am RadioDuct-Modul anschrauben

  • RadioDuct-Modul mit zu konfektionierendem Kabel RJ12 mit X-AIR Modul verbinden

  • Inbetriebnahme des RadioDuct-Moduls durch die Konfigurationssoftware

  • Für weitere Anschlussbeispiele siehe Montage- und Betriebsanleitung

Anwendung RadioDuct-Modul am X-AIRCONTROL Zonenmaster


Anwendung

Das am X-AIRCONTROL Zonenmaster angeschlossene RadioDuct-Modul dient auch als Master für das aufzubauende RadioDuct-Mesh-Netzwerk. Der RadioDuct-Master koordiniert den Netzwerkaufbau und empfängt alle Daten aus dem Feld von den Zonenmodulen mit RadioDuct-Modul und überträgt diese weiter an den zugehörigen X-AIRCONTROL Zonenmaster.

Zudem kann das RadioDuct-System dazu verwendet werden, 2 X-AIRCONTROL Zonenmodule über eine Funkstrecke miteinander zu verbinden. Hierzu muss ebenfalls eine der beiden RadioDuct-Module als Master fungieren, vorzugsweise das Modul, das in der Buslinie am nächsten zum X-AIR Zonenmaster lokalisiert ist (Darstellung 2 auf Seite 3).



Funktionen

  • Aufspannen eines RadioDuct-Mesh-Funknetzwerks mit bis zu 25 Teilnehmern
  • Verschlüsselte Anmeldung der Teilnehmer am RadioDuct-Master
  • Verschlüsselte Übertragung der Daten zwischen RadioDuct-Master und Zone
  • Verschlüsselung AES 128 Bit


LED-Funktionsanzeige

Das RadioDuct-Modul enthält 3 LEDs in den Farben rot, gelb und grün, die den Verbindungs- und Übertragungsstatus anzeigen. Weitere Informationen hierzu befinden sich in der Betriebs- und Montageanleitung.




Anwendung RadioDuct-Modul am X-AIRCONTROL Zonenmodul

Anwendung

Das am X-AIRCONTROL Zonenmodul angeschlossene RadioDuct-Modul befindet sich in der Funkzone. Es integriert sich in ein vom RadioDuct-Master aufgespanntes RadioDuct-Netzewerk. Dazu müssen die RadioDuct-Zonemodule den Netzwerknamen und den Netzwerkschlüssel des RadioDuct-Masters kennen. Netzwerkname und Netwerkschlüssel werden über einen einfachen Kopplungsprozess mit Hilfe der Konfigurationssoftware mitgeteilt.



Funktionen

  • Verbinden zu einem RadioDuct-Mesh-Funknetzwerk
  • Verschlüsselte Anmeldung am RadioDuct-Master
  • Verschlüsselte Übertragung der Daten zwischen RadioDuct-Master und Slave
  • Verschlüsselung AES 128 Bit


LED-Funktionsanzeigen

Das RadioDuct-Modul enthält 3 LEDs in den Farben rot, gelb und grün, die den Verbindungs- und Übertragungsstatus anzeigen. Weitere Informationen hierzu befinden sich in der Betriebs- und Montageanleitung.


Anwendung RadioDuct-Modul als Repeater

Anwendung

Als Repeater wird das RadioDuct-Modul in das Lüftungskanalsystem integriert, um längere Strecken und funkunterversorgte Teile des Kanalsystems in das RadioDuct-Netzwerk mit einbringen zu können.


Funktionen

  • Verbinden zu einem RadioDuct-Mesh-Funknetzwerk
  • Verstärken und Weiterleiten von RadioDuct-Daten im Funknetzwerk
  • Verschlüsselte Anmeldung am RadioDuct-Master
  • Verschlüsselte Übertragung der Daten zwischen RadioDuct-Master und Slave
  • Verschlüsselung AES 128 Bit


LED-Funktionsanzeigen

Das RadioDuct-Modul enthält 3 LEDs in den Farben rot, gelb und grün, die den Verbindungs- und Übertragungsstatus anzeigen. Weitere Informationen hierzu befinden sich in der Betriebs- und Montageanleitung.

Versorgungspannung

24 V AC oder DC

Anschlussleistung

8 VA

Funkfrequenz

2,4 Ghz

maximale Funkleistung

100 mW

Verschlüsselung

128 Bit AES

Anschlussleitung X-AIR an RadioDuct

RJ12-Steckverbinder (6P6C)
Leitungstyp AWG26/6C
Distanz bis 30 m

Schutzklasse

III (Schutzkleinspannung)

Betriebstemperatur

10 – 50 °C

Schutzgrad

IP20

CE-Konformität

  • EMV-Richtlinie 2014/30/
  • EU-Funkrichtlinie RED 2014/53/EU
  • ROHS 2011/65/EU

Gewicht

500 g

Abmessungen

130 × 130 × 60 mm

Hinweis: weitere technische Daten in der Montage- und Betriebsanleitung
