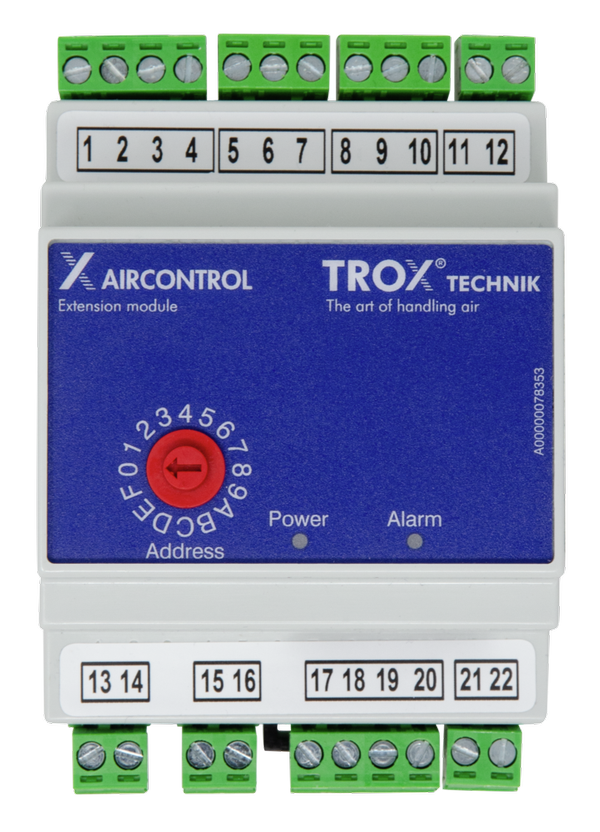

X-AIRCONTROL X-AIR-ZMO-EXT

X-AIR-ZMO-EXT

Modul zur Zonenerweiterung

  • Modul zur Zonenerweiterung des Regelungssystems X-AIRCONTROL zur Anbindung von zusätzlichen Kühl- und/oder Heizventilen oder Elektrolufterhitzern an ein Zonenmodul
  • Ansteuerung von maximal 4 Kühl- oder 4 Heizventilantrieben pro analogem Ausgang
  • Ansteuerung von maximal 2 Elektrolufterhitzern
  • Ansteuerung von Kühl- und Heizventilantrieben und Elektrolufterhitzern über 2 analoge Ausgänge (0 – 10 V DC)
  • Zur Temperaturüberwachung im Kanal bei Elektrolufterhitzern stehen 2 Temperaturfühlereingänge (PT1000) zur Verfügung



Ergänzende Produkte

  • X-SENS-TEMP-PT1000 Kanalfühler Temperatur PT1000

Allgemeine Informationen

Anwendung

  • Modul zur Zonenerweiterung des Regelungssystems X-AIRCONTROL zur Anbindung von zusätzlichen Kühl- und/oder Heizventilen oder Elektrolufterhitzern
  • Ansteuerung von maximal 4 Kühl- oder 4 Heizventilantrieben pro analogem Ausgang
  • Ansteuerung von maximal 2 Elektrolufterhitzern
  • Ansteuerung von Kühl- und Heizventilantrieben oder Elektrolufterhitzern über 2 analoge Ausgänge (0 – 10 V DC)
  • Zur Temperaturüberwachung im Kanal bei Elektrolufterhitzer stehen zwei Temperaturfühlereingänge (PT1000) zur Verfügung


Ausgänge (Schnittstellen)

2 Analogausgänge 0 – 10 V DC

  • Ansteuerung Kühl-, Heizventil oder Elektrolufterhitzer


2 Digitalausgänge

  • Freigabe Elektrolufterhitzer
  • Freigabe Heizen/Kühlen


Eingänge (Schnittstellen)

2 Digitaleingänge

  • Überwachung Alarme bei Elektrolufterhitzern


2 Temperaturfühlereingänge (PT1000)

  • Kanaltemperaturüberwachung bei Elektrolufterhitzern


2 Analogeingänge 0 – 10 V DC

  • Keine Verwendung


Kommunikationsschnittstellen und Versorgungsspannung

2 RJ12-Buchsen

  • Kommunikation über den Sensorbus am Zonenmodul zum Zonenmodul und Versorgungsspannung


Ergänzende Produkte

  • X-SENS-TEMP-PT1000 Kanalfühler Temperatur PT1000

Technische Information

  • Funktion
  • TECHNISCHE DATEN
  • PRODUKTDETAILS
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL

Funktionsbeschreibung

Das Modul zur Zonenerweiterung ist eine elektronische Komponente mit digitalen sowie analogen Ein- und Ausgängen. Es kann nur in Kombination mit einem X-AIRCONTROL Zonenmodul eingesetzt werden. Pro Zonenmodul kann ein Modul zur Zonenerweiterung angeschlossen werden. Das Modul zur Zonenerweiterung wird zur Ansteuerung von zusätzlichen Heiz- bzw. Kühlventilantrieben oder Elektrolufterhitzern verwendet, die mit einem 0 – 10 V Signaleingang ausgestattet sind. Die Versorgungsspannung für die Heiz- und Kühlventile wie auch für Elektrolufterhitzer muss separat erfolgen. Folgende Kühl-, Heizventil- bzw. Elektrolufterhitzerfunktionen am Modul zur Zonenerweiterung sind über den Funktionswahlschalter möglich:



Position Funktionswahlschalter = Adresse 0:
Aou1 und Aou2 = Heizsequenz (parallel)
Position Funktionswahlschalter = Adresse 1:
Aou1 und Aou2 = Kühlsequenz (parallel)
Position Funktionswahlschalter = Adresse 2:
Aou1 = Heizsequenz; Aou2 = Kühlsequenz
Position Funktionswahlschalter = Adresse 3:
Aou1 und Aou2 = Change Over Sequenz (parallel)
Position Funktionswahlschalter = Adresse 4:
Aou1 = Elektrolufterhitzer Sequenz; Aou2 = keine Funktion
Position Funktionswahlschalter = Adresse 5:
Aou1 und Aou2 = Elektrolufterhitzer Sequenz (parallel)

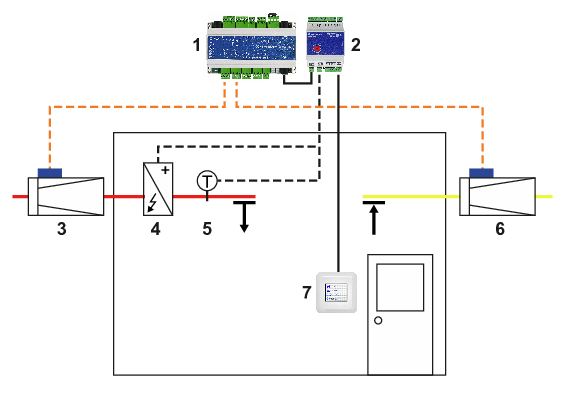

Temperaturregelung

Die Raum- oder Ablufttemperatur wird am Zonenmodul erfasst und laufend mit dem gewünschten Sollwert verglichen. Bei einer Temperaturabweichung wird mit Hilfe der zu Verfügung stehenden Medien (Luft und/oder Wasser) die gewünschte Raumtemperatur ausgeregelt. In Verbindung mit dem Zonenerweiterungsmodul können zu den am Zonenmodul angeschlossenen Kühl- und/oder Heizaktoren zusätzliche Kühl- und/oder Heizventilantriebe oder ein Elektrolufterhitzer zur Regelung der Raumtemperatur angesteuert werden. Die Ansteuerung der zusätzlichen Aktoren erfolgt über 2 analoge 0 – 10 V Ausgänge am Zonenerweiterungsmodul. In Verbindung mit einem Elektrolufterhitzer ist zusätzlich ein Zulufttemperaturfühler im Kanal vorzusehen, um die maximale Zulufttemperatur zu begrenzen. Der Elektrolufterhitzer muss mit einer stetigen Phasenanschnittsteuerung (0 – 10 V = 0 – 100 %), einer Sicherheitskette (STW/STB) und einer Volumenstromüberwachung ausgestattet sein. Die Störmeldung der Sicherheitskette kann über einen digitalen Eingang am Zonenmodul erfasst und weitergemeldet werden.

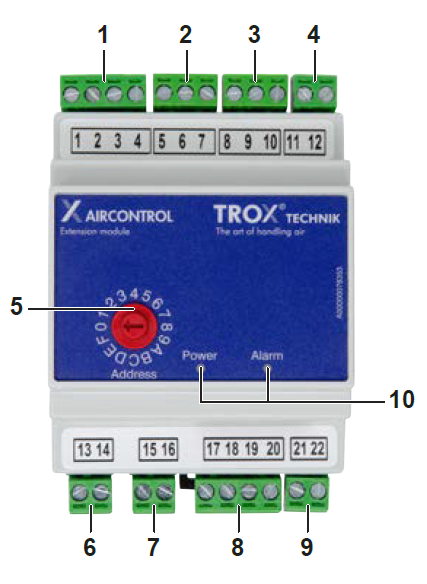

1 analoge Ausgänge 0 – 10 V DC (Aou1 und Aou2)
2 24 V DC Ausgangsspannung (maximal 10 mA) und analoger
Eingang 0 – 10 V DC (Ain2)
3 24 V DC Ausgangsspannung (maximal 10 mA) und analoger
Eingang 0 – 10 V DC (Ain1)
4 Anschluss Temperaturfühler PT1000 (Tin1)
5 Funktionswahlschalter (Address 0-F)
6 digitaler Ausgang 1 (Dou1)
7 digitaler Ausgang 2 (Dou2)
8 digitale Eingänge (Din1 und Din2)
9 Anschluss Temperaturfühler PT1000 (Tin2)
10 LED-Power (grün) und LED-Alarm (rot)

Ausschreibungstext

Erweiterungsmodul für das X-AIRCONTROL System zur Ansteuerung und Überwachung von Elektrolufterhitzern mit 0 – 10 V DC Schnittstelle oder Ansteuerung von Ventilantrieben mit 0 – 10 V DC Schnittstelle. Das Erweiterungsmodul ist nur in Verbindung mit einem X-AIRCONTROL Zonenmodul einsetzbar und ist mit analogen und digitalen Ein- und Ausgängen ausgestattet.
Die Verbindung zum X-AIRCONTROL Zonenmodul erfolgt über eine Busverbindung (RS485-Modbus RTU) mit automatischer Erkennung (Plug & Play)


Allgemeine Merkmale

  • Einfache Einstellung der Funktion der Drehschalter
  • Klemmenanschluss, steckbar
  • Aufputzmontage auf DIN-Hutschiene
  • Gehäuse in Kunststoff


Besondere Merkmale

  • Einfache Installation auf DIN-Hutschiene in die Installationsbox TROX X-AIR-PCASE230V
  • Kommunikation und Versorgungspannung über RJ12 Verbindung vom Zonenmodul (Plug & Play)
  • Automatische Erkennung am X-AIRCONTROL Zonenmodul


Technische Daten

  • Versorgungsspannung: 24 V DC ±15 % (im X-AIRCONTROL System erfolgt die Versorgung vom Zonenmodul)
  • Umgebungstemperatur Betrieb/Lagerung: 0 °C – +50 °C
  • Kommunikationsschnittstelle: 2 × Buchse RJ12, RS 485, Modbus RTU
  • Länge der Anschlussleitung zum Zonenmodul (Kommunikation): maximal 30 m
  • 2 Analogeingänge 0 – 10 V DC mit Sensorversorgung: Schraubklemmen 1,5 mm²
  • 2 Analogeingänge PT1000: Schraubklemmen 1,5 mm²
  • 2 Analogausgänge 0 – 10 V: Schraubklemmen 1,5 mm²
  • 2 Digitaleingänge (potentialfrei): Schraubklemmen 1,5 mm²
  • 2 Digitalausgänge (maximale Belastung 230 V/5 A): Schraubklemmen 1,5 mm²
  • Schutzgrad: IP 20
  • Abmessungen (H × B × T): 106 × 69 × 56 mm
  • Gehäuse: ABS grau
  • Gewicht: 160 g


Fabrikat

TROX

X-AIR-ZMOEXT
||
12
1 Serie
X-AIR-ZMO X-AIRCONTROL Zonenmodul



2 Variante
EXT Zonenerweiterungsmodul
