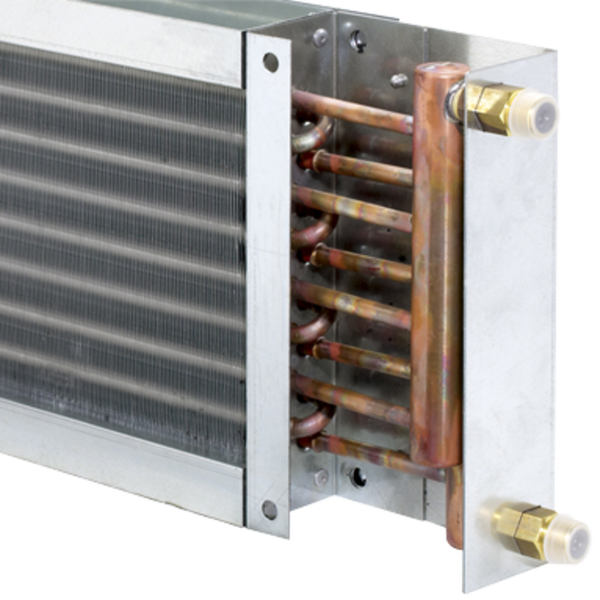

Serie WT

Wärmeübertrager mit Kupferrohren und Aluminiumlamellen

Serie WT

Zur Nacherwärmung von Luftströmen in rechteckigen Luftleitungen

Rechteckige Warmwasser-Wärmeübertrager zur Nacherwärmung von Luftströmen, passend zu Volumenstrom-Regelgeräten der Serien TVZ, TZ-Silenzio, TVJ, TVT und mechanisch selbsttätigen KVS-Reglern der Serie EN

Für Warmwasser bis 100 °C
Horizontaler Wasseranschluss
Zweireihig angeordnete Kupferrohre mit Aluminiumlamellen
Maximaler wasserseitiger Betriebsdruck 16 bar
Gehäuse-Leckluftstrom nach EN 15727, bis Klasse D

Anwendung

Anwendung

Warmwasser-Wärmeübertrager der Serie WT zur Nacherwärmung eines Luftstromes in rechteckigen Luftleitungen
Für VVS-Regelgeräte TZ-Silenzio, TVZ, TVJ, TVT und KVS-Regler EN
Für Warmwasser bis 100 °C

Nenngrößen

125, 160, 200, 250, 315, 400 für TZ-Silenzio und TVZ
43 Nenngrößen von 200 x 100 – 1000 x 1000 für TVJ, TVT und EN

Beschreibung

Bauteile und Eigenschaften

Einbaufertiger Wärmeübertrager
Zweireihige Anordnung der Kupferrohre

Konstruktionsmerkmale

Rechteckiges Gehäuse
Beidseitiger Anschluss geeignet für Luftleitungsprofile
Maximaler wasserseitiger Betriebsdruck 16 bar
Horizontaler Wasseranschluss
Wasseranschluss mit Außengewinde

Materialien und Oberflächen

Gehäuse aus verzinktem Stahlblech
Kupferrohre
Aluminiumlamellen

Normen und Richtlinien

Gehäuse-Leckluftstrom nach EN 15727, Klasse D (H ≤ 400 mm, Klasse C)

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

Technische Information

Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Nenngrößen für TZ-Silenzio und TVZ	125 – 400 mm
Nenngrößen für TVJ, TVT und EN	200 × 100 – 1000 × 1000 mm
Volumenstrombereich	15 – 6000 l/s oder 55 – 21600 m³/h
Wärmeleistung	0,4 – 117 kW
Maximale Warmwassertemperatur	100 °C
Maximaler wasserseitiger Betriebsdruck	16 bar
Wasserseitige Druckdifferenz	0,1 – 25 kPa
Statische Druckdifferenz	25 – 170 Pa

WT für TZ-Silenzio und TVZ

Nenngröße	V		Δp_st	PWW 50/40, t_e = 16 °C				PWW 70/55, t_e = 16 °C
Nenngröße	V		Δp_st	Q	t_a	ṁ_w	Δp_v	Q	t_a	ṁ_w	Δp_v
Nenngröße	l/s	m³/h	Pa	kW	°C	kg/h	kPa	kW	°C	kg/h	kPa
125	15	54	5	0,40	37,8	34	0,2	0,64	51,4	37	0,2
125	35	126	10	0,77	34,3	66	0,7	1,24	45,5	71	0,8
125	60	216	25	1,12	31,5	96	1,5	1,80	40,9	103	1,6
125	95	342	55	1,49	29,1	128	2,5	2,41	37,0	138	2,7
125	150	540	120	1,95	26,8	168	4,1	3,14	33,4	180	4,5
160	25	90	5	0,65	37,6	56	0,1	1,05	51,0	60	0,1
160	65	234	15	1,36	33,4	117	0,5	2,20	44,0	126	0,6
160	100	360	25	1,82	31,1	157	0,9	2,93	40,3	168	1,0
160	170	612	70	2,53	28,3	217	1,7	4,07	35,9	233	1,9
160	250	900	140	3,16	26,5	271	2,6	5,08	32,9	291	2,8
200	40	144	5	1,07	38,3	92	0,1	1,74	52,1	100	0,1
200	110	396	10	2,41	34,2	207	0,4	3,89	45,3	223	0,4
200	180	648	25	3,39	31,6	291	0,8	5,46	41,2	313	0,8
200	280	1008	50	4,48	29,3	385	1,3	7,22	37,4	414	1,4
200	405	1458	100	5,58	27,4	480	1,9	8,98	34,4	515	2,1
250	60	216	5	1,58	37,9	136	0,2	2,56	51,4	147	0,2
250	170	612	15	3,55	33,3	305	0,9	5,72	43,9	328	1,0
250	280	1008	30	4,96	30,7	426	1,8	7,98	39,7	458	1,9
250	470	1692	75	6,80	28,0	585	3,2	10,95	35,3	628	3,5
250	615	2214	125	7,94	26,7	683	4,3	12,77	33,2	732	4,6
315	105	378	5	2,75	37,7	236	0,5	4,44	51,1	255	0,5
315	265	954	10	5,64	33,7	485	1,8	9,10	44,5	522	1,9
315	420	1512	25	7,72	31,3	664	3,1	12,44	40,6	713	3,4
315	720	2592	65	10,79	28,4	928	5,8	17,37	36,0	996	6,3
315	1025	3690	125	13,23	26,7	1138	8,5	21,29	33,2	1221	9,2
400	170	612	5	4,43	37,6	381	0,7	7,17	51,0	411	0,7
400	445	1602	15	9,30	33,3	800	2,5	15,00	44,0	860	2,8
400	710	2556	30	12,73	30,9	1094	4,5	20,51	40,0	1176	4,9
400	1250	4500	80	18,00	28,0	1548	8,6	28,97	35,2	1661	9,4
400	1680	6048	135	21,32	26,5	1833	11,8	34,30	32,9	1966	12,8

Q: Wärmeleistung

PWW: Pumpen-Warmwasserheizung Vorlauf-/Rücklauftemperatur

t_e: Lufteinströmtemperatur

t_a: Luftausströmtemperatur

ṁ_w: Wasserstrom

Δp_v: Wasserseitige Druckdifferenz

Δp_st: Statische Druckdifferenz

WT für TVJ, TVT und EN

Nenngröße	V		Δp_st	PWW 50/40, t_e= 16 °C				PWW 70/55, t_e= 16 °C
Nenngröße	V		Δp_st	Q	t_a	ṁ_w	Δp_v	Q	t_a	ṁ_w	Δp_v
Nenngröße	l/s	m³/h	Pa	kW	°C	kg/h	kPa	kW	°C	kg/h	kPa
200 × 100	40	144	25	0,75	31,5	64	0,5	1,21	41,0	69	0,5
200 × 100	80	288	80	1,15	27,9	99	1,1	1,85	35,2	106	1,2
200 × 100	120	432	170	1,45	26,0	124	1,7	2,33	32,1	133	1,9
300 × 100	60	216	25	1,12	31,5	97	1,3	1,81	41,0	104	1,4
300 × 100	120	432	80	1,72	27,9	148	2,9	2,78	35,2	159	3,2
300 × 100	180	648	170	2,17	26,0	187	4,5	3,49	32,1	200	4,9
400 × 100	80	288	25	1,50	31,5	129	2,7	2,41	41,0	138	2,9
400 × 100	160	576	80	2,30	27,9	198	5,9	3,70	35,2	212	6,4
400 × 100	240	864	170	2,89	26,0	249	9,1	4,65	32,1	267	9,8
500 × 100	100	360	25	1,87	31,5	161	4,7	3,02	41,0	173	5,1
500 × 100	200	720	80	2,87	27,9	247	10,3	4,62	35,2	265	11,1
500 × 100	300	1080	170	3,62	26,0	311	15,8	5,82	32,1	333	17,0
600 × 100	120	432	25	2,25	31,5	193	1,5	3,62	41,0	207	1,6
600 × 100	240	864	80	3,45	27,9	296	3,3	5,55	35,2	318	3,6
600 × 100	360	1296	170	4,34	26,0	373	5,0	6,98	32,1	400	5,5
300 × 150	90	324	25	1,68	31,5	145	4,0	2,71	41,0	156	4,3
300 × 150	180	648	80	2,59	27,9	222	8,7	4,16	35,2	239	9,5
300 × 150	270	972	170	3,25	26,0	280	13,4	5,24	32,1	300	14,5
200 × 200	80	288	25	1,50	31,5	129	3,2	2,41	41,0	138	3,5
200 × 200	160	576	80	2,30	27,9	198	7,2	3,70	35,2	212	7,8
200 × 200	240	864	170	2,89	26,0	249	11,1	4,65	32,1	267	12,1
300 × 200	120	432	25	2,25	31,5	193	1,6	3,62	41,0	207	1,8
300 × 200	240	864	80	3,45	27,9	296	3,6	5,55	35,2	318	4,0
300 × 200	360	1296	170	4,34	26,0	373	5,6	6,98	32,1	400	6,1
400 × 200	160	576	25	2,99	31,5	257	3,2	4,82	41,0	277	3,5
400 × 200	320	1152	80	4,60	27,9	395	7,2	7,40	35,2	424	7,8
400 × 200	480	1728	170	5,79	26,0	498	11,0	9,31	32,1	534	12,1
500 × 200	200	720	25	3,74	31,5	322	5,5	6,03	41,0	346	6,0
500 × 200	400	1440	80	5,75	27,9	494	12,3	9,25	35,2	530	13,4
500 × 200	600	2160	170	7,23	26,0	622	18,8	11,63	32,1	667	20,5
600 × 200	240	864	25	4,49	31,5	386	1,5	7,24	41,0	415	1,6
600 × 200	480	1728	80	6,90	27,9	593	3,3	11,10	35,2	636	3,6
600 × 200	720	2592	170	8,68	26,0	746	5,0	13,96	32,1	800	5,5
700 × 200	280	1008	25	8,44	41,0	484	2,3	8,44	41,0	484	2,3
700 × 200	560	2016	80	12,95	35,2	742	5,2	12,95	35,2	742	5,2
700 × 200	840	3024	170	16,29	32,1	934	7,9	16,29	32,1	934	7,9
800 × 200	320	1152	25	9,65	41,0	553	3,2	9,65	41,0	553	3,2
800 × 200	640	2304	80	14,80	35,2	848	7,1	14,80	35,2	848	7,1
800 × 200	960	3456	170	18,61	32,1	1067	10,9	18,61	32,1	1067	10,9
400 × 250	200	720	25	3,74	31,5	322	5,7	6,03	41,0	346	6,3
400 × 250	400	1440	80	5,75	27,9	494	12,8	9,25	35,2	530	13,9
400 × 250	600	2160	170	7,23	26,0	622	19,6	11,63	32,1	667	21,4
500 × 250	250	900	25	4,68	31,5	402	3,6	7,54	41,0	432	3,9
500 × 250	500	1800	80	7,18	27,9	618	8,0	11,56	35,2	663	8,7
500 × 250	750	2700	170	9,04	26,0	777	12,2	14,54	32,1	834	13,3
600 × 250	300	1080	25	5,61	31,5	483	5,6	9,04	41,0	519	6,1
600 × 250	600	2160	80	8,62	27,9	741	12,4	13,87	35,2	795	13,4
600 × 250	900	3240	170	10,85	26,0	933	19,0	17,45	32,1	1000	20,6
300 × 300	180	648	25	3,37	31,5	290	4,6	5,43	41,0	311	5,1
300 × 300	360	1296	80	5,17	27,9	445	10,3	8,32	35,2	477	11,3
300 × 300	540	1944	170	6,51	26,0	560	15,9	10,47	32,1	600	17,4
400 × 300	240	864	25	4,49	31,5	386	3,2	7,24	41,0	415	3,5
400 × 300	480	1728	80	6,90	27,9	593	7,2	11,10	35,2	636	7,8
400 × 300	720	2592	170	8,68	26,0	746	11,0	13,96	32,1	800	12,1
500 × 300	300	1080	25	5,61	31,5	483	2,6	9,04	41,0	519	2,9
500 × 300	600	2160	80	8,62	27,9	741	5,9	13,87	35,2	795	6,4
500 × 300	900	3240	170	10,85	26,0	933	9,0	17,45	32,1	1000	9,8
600 × 300	360	1296	25	6,73	31,5	579	4,1	10,85	41,0	622	4,5
600 × 300	720	2592	80	10,34	27,9	889	9,1	16,65	35,2	954	9,9
600 × 300	1080	3888	170	13,02	26,0	1119	14,0	20,94	32,1	1201	15,2
700 × 300	420	1512	25	7,86	31,5	676	6,0	12,66	41,0	726	6,5
700 × 300	840	3024	80	12,07	27,9	1038	13,3	19,42	35,2	1114	14,4
700 × 300	1260	4536	170	15,19	26,0	1306	20,3	24,43	32,1	1401	22,1
800 × 300	480	1728	25	8,98	31,5	772	3,0	14,47	41,0	830	3,2
800 × 300	960	3456	80	13,79	27,9	1186	6,6	22,20	35,2	1273	7,1
800 × 300	1440	5184	170	17,36	26,0	1493	10,0	27,92	32,1	1601	10,9
900 × 300	540	1944	25	10,10	31,5	869	3,9	16,28	41,0	933	4,3
900 × 300	1080	3888	80	15,51	27,9	1334	8,7	24,97	35,2	1432	9,5
900 × 300	1620	5832	170	19,52	26,0	1679	13,4	31,41	32,1	1801	14,5
1000 × 300	600	2160	25	11,22	31,5	965	5,1	18,09	41,0	1037	5,5
1000 × 300	1200	4320	80	17,24	27,9	1482	11,3	27,75	35,2	1591	12,2
1000 × 300	1800	6480	170	21,69	26,0	1866	17,3	34,90	32,1	2001	18,7
400 × 400	320	1152	25	5,99	31,5	515	3,2	9,65	41,0	553	3,5
400 × 400	640	2304	80	9,19	27,9	791	7,2	14,80	35,2	848	7,8
400 × 400	960	3456	170	11,57	26,0	995	11,0	18,61	32,1	1067	12,1
500 × 400	400	1440	25	7,48	31,5	643	5,5	12,06	41,0	691	6,0
500 × 400	800	2880	80	11,49	27,9	988	12,3	18,50	35,2	1061	13,4
500 × 400	1200	4320	170	14,46	26,0	1244	18,8	23,27	32,1	1334	20,5
600 × 400	480	1728	25	9,98	31,5	772	2,9	14,47	41,0	830	3,2
600 × 400	960	3456	80	13,79	27,9	1186	6,5	22,20	35,2	1273	7,1
600 × 400	1440	5184	170	17,36	26,0	1493	9,9	27,92	32,1	1601	10,8
700 × 400	560	2016	25	10,47	31,5	901	6,8	16,88	41,0	968	7,3
700 × 400	1120	4032	80	16,09	27,9	1384	15,0	25,90	35,2	1485	16,2
700 × 400	1680	6048	170	20,25	26,0	1741	22,9	32,57	32,1	1868	24,9
800 × 400	640	2304	25	11,97	31,5	1029	5,9	19,29	41,0	1106	6,4
800 × 400	1280	4608	80	18,39	27,9	1581	13,0	29,60	35,2	1697	14,1
800 × 400	1920	6912	170	23,14	26,0	1990	19,9	37,23	32,1	2134	21,6
900 × 400	720	2592	25	13,47	31,5	1158	3,9	21,71	41,0	1244	4,3
900 × 400	1440	5184	80	20,69	27,9	1779	8,7	33,30	35,2	1909	9,5
900 × 400	2160	7776	170	26,03	26,0	2239	13,4	41,88	32,1	2401	14,5
1000 × 400	800	2880	25	14,96	31,5	1287	5,1	24,12	41,0	1383	5,5
1000 × 400	1600	5760	80	22,98	27,9	1977	11,3	36,99	35,2	2121	12,2
1000 × 400	2400	8640	170	28,93	26,0	2488	17,3	46,53	32,1	2668	18,7
500 × 500	500	1800	25	9,35	31,5	804	5,5	15,07	41,0	864	6,0
500 × 500	1000	3600	80	14,36	27,9	1235	12,3	23,12	35,2	1326	13,4
500 × 500	1500	5400	170	18,08	26,0	1555	18,8	29,08	32,1	1667	20,5
600 × 500	600	2160	25	11,22	31,5	965	5,6	18,09	41,0	1037	6,1
600 × 500	1200	4320	80	17,24	27,9	1482	12,4	27,75	35,2	1591	13,4
600 × 500	1800	6480	170	21,69	26,0	1866	19,0	34,90	32,1	2001	20,6
700 × 500	700	2520	25	13,09	31,5	1126	3,8	21,10	41,0	1210	4,1
700 × 500	1400	5040	80	20,11	27,9	1729	8,3	32,37	35,2	1856	9,1
700 × 500	2100	7560	170	25,31	26,0	2177	12,8	40,72	32,1	2334	13,9
800 × 500	800	2880	25	14,96	31,5	1287	5,2	24,12	41,0	1383	5,7
800 × 500	1600	5760	80	22,98	27,9	1977	11,5	36,99	35,2	2121	12,5
800 × 500	2400	8640	170	28,93	26,0	2488	17,7	46,53	32,1	2668	19,2
900 × 500	900	3240	25	16,83	31,5	1448	7,0	27,13	41,0	1556	7,6
900 × 500	1800	6480	80	52,86	27,9	2224	15,4	41,62	35,2	2386	16,7
900 × 500	2700	9720	170	32,54	26,0	2799	23,6	52,35	32,1	3001	25,5
1000 × 500	1000	3600	25	18,70	31,5	1609	5,1	30,15	41,0	1728	5,5
1000 × 500	2000	7200	80	28,73	27,9	2471	11,3	46,24	35,2	2651	12,2
1000 × 500	3000	10800	170	36,16	26,0	3109	17,3	58,17	32,1	3335	18,7
600 × 600	720	2592	25	13,47	31,5	1158	4,1	21,71	41,0	1244	4,5
600 × 600	1440	5184	80	20,69	27,9	1779	9,1	33,30	35,2	1909	9,9
600 × 600	2160	7776	170	26,03	26,0	2239	14,0	41,88	32,1	2401	15,2
800 × 600	960	3456	25	17,96	31,5	1544	5,9	28,94	41,0	1659	6,4
800 × 600	1920	6912	80	27,58	27,9	2372	13,0	44,39	35,2	2545	14,1
800 × 600	2880	10368	170	34,71	26,0	2985	19,9	55,84	32,1	3202	21,6
1000 × 600	1200	4320	25	22,45	31,5	1930	5,1	36,18	41,0	2074	5,5
1000 × 600	2400	8640	80	34,47	27,9	2965	11,3	55,49	35,2	3182	12,2
1000 × 600	3600	12960	170	43,39	26,0	3731	17,3	69,80	32,1	4002	18,7
800 × 800	1280	4608	25	23,94	31,5	2059	5,9	38,59	41,0	2212	6,4
800 × 800	2560	9216	80	36,77	27,9	3162	13,0	59,19	35,2	3394	14,1
800 × 800	3840	13824	170	46,28	26,0	3980	19,9	74,45	32,1	4269	21,6
1000 × 800	1600	5760	25	29,93	31,5	2574	5,1	48,23	41,0	2765	5,5
1000 × 800	3200	11520	80	45,97	27,9	3953	11,3	73,99	35,2	4242	12,2
1000 × 800	4800	17280	170	57,85	26,0	4975	17,3	93,07	32,1	5336	18,7
1000 × 1000	2000	7200	25	37,41	31,5	3217	5,1	60,29	41,0	3457	5,5
1000 × 1000	4000	14400	80	57,46	27,9	4941	11,3	92,49	35,2	5303	12,2
1000 × 1000	6000	21600	170	72,31	26,0	6219	17,3	116,33	32,1	6670	18,7

Q: Wärmeleistung

PWW: Pumpen-Warmwasserheizung Vorlauf-/Rücklauftemperatur

t_e: Lufteinströmtemperatur

t_a: Luftausströmtemperatur

ṁ_w: Wasserstrom

Δp_v: Wasserseitige Druckdifferenz

Δp_st: Statische Druckdifferenz

Rechteckige Warmwasser-Wärmeübertrager zur Nacherwärmung eines Luftstromes in raumlufttechnischen Anlagen.

Abmessungen passend zu VVS-Regelgeräten TZ-Silenzio, TVZ, TVJ, TVT und KVS-Reglern EN.

Beidseitig geeignet zum Anbau von Luftleitungsprofilen.

Gehäuse-Leckluftstrom nach EN 15727, Klasse D (H ≤ 400 mm, Klasse C)

Materialien und Oberflächen

Gehäuse aus verzinktem Stahlblech
Kupferrohre
Aluminiumlamellen

Technische Daten

Volumenstrombereich: 15 – 6000 l/s oder 55 – 21600 m³/h
Wärmeleistung: 0,4 – 115 kW
Maximale Warmwassertemperatur: 100 °C
Maximaler wasserseitiger Betriebsdruck: 16 bar
Wasserseitige Druckdifferenz: 0,1 – 25 kPa
Statische Druckdifferenz: 25 – 170 Pa

Auslegungsdaten

V _______________________ [m³/h]
t_e _______________________ [°C]
PWW _______________________ [°C]
Q _______________________ [kW]

Serie
WT Warmwasser-Wärmeübertrager für Volumenstrom-Regelgeräte TZ-Silenzio und TVZ

Nenngröße
125
160
200
250
315
400

Bestellbeispiel: WT/200

Nenngröße

200 mm

Bestellbeispiel: WT/400x200

Nenngröße B × H

400 × 200 mm

Abmessungen und Gewichte

Anbauteile: VARYCONTROL Regelkomponenten

☒	Regel- größe	Schnittstelle	V_min -/ V_max - Verstellung	Differenzdruck- transmitter	Stellantrieb	Fabrikat

		Easyregler		Dynamisch
Easy	V			Integriert	Integriert	①
		Compactregler		Dynamisch
BC0	V	MP-Bus		Integriert	Integriert	②
BF0	V	MP-Bus		Integriert	Integriert	②
BL0	V	LonWorks		Integriert	Integriert	②
BM0	V	Modbus		Integriert	Integriert	②
BM0-J6	V	Modbus und steckerfertiger Anschlussleitung		Integriert	Integriert	②
XG0	V			Integriert	Integriert	③
XB0	V			Integriert	Integriert	③
LN0	V			Integriert	Integriert	⑤
LK0	V	KNX				⑤
LY0	V			Integriert	Integriert	⑤
		Compactregler		Statisch
SA0	V			Integriert	Integriert	④
SC0	Δp			Integriert	Schnelllaufender Stellantrieb integriert	④
		Universalregler		Dynamisch
B11	V			Integriert	Stellantrieb, Drehmoment für TVT	②
B13	V			Integriert	Stellantrieb	②
B27	V			Integriert	Stellantrieb	②
B1B	V			Integriert	Federrücklaufantrieb	②
XC3	V			Integriert	Federrücklaufantrieb	③
		Universalregler		Statisch
BP1	V	MP-Bus		Separates Bauteil	Stellantrieb, Drehmoment für TVT	②
BP3	V	MP-Bus		Separates Bauteil	Stellantrieb	②
BPB	V	MP-Bus		Separates Bauteil	Federrücklaufantrieb	②
BPG	V	MP-Bus		Separates Bauteil	Schnelllaufender Stellantrieb	②
BB1	V			Separates Bauteil	Stellantrieb, Drehmoment für TVT	②
BB3	V			Separates Bauteil	Stellantrieb	②
BBB	V			Separates Bauteil	Federrücklaufantrieb	②
XD1	V			Integriert	Stellantrieb	③
XD3	V			Integriert	Federrücklaufantrieb	③
BR1	Δp	MP-Bus		100 Pa	Stellantrieb, Drehmoment für TVT	②
BR3	Δp	MP-Bus		100 Pa	Stellantrieb	②
BRB	Δp	MP-Bus		100 Pa	Federrücklaufantrieb	②
BRG	Δp	MP-Bus		100 Pa	Schnelllaufender Stellantrieb	②
BS1	Δp	MP-Bus		600 Pa	Stellantrieb, Drehmoment für TVT	②
BS3	Δp	MP-Bus		600 Pa	Stellantrieb	②
BSB	Δp	MP-Bus		600 Pa	Federrücklaufantrieb	②
BSG	Δp	MP-Bus		600 Pa	Schnelllaufender Stellantrieb	②
BG1	Δp			100 Pa	Stellantrieb, Drehmoment für TVT	②
BG3	Δp			100 Pa	Stellantrieb	②
BGB	Δp			100 Pa	Federrücklaufantrieb	②
BH1	Δp			600 Pa	Stellantrieb, Drehmoment für TVT	②
BH3	Δp			600 Pa	Stellantrieb	②
BHB	Δp			600 Pa	Federrücklaufantrieb	②
XE1	Δp			Integriert, 100 Pa	Stellantrieb	③
XE3	Δp			Integriert, 100 Pa	Federrücklaufantrieb	③
XF1	Δp			Integriert, 600 Pa	Stellantrieb	③
XF3	Δp			Integriert, 600 Pa	Federrücklaufantrieb	③
XF3	Δp			Integriert, 600 Pa	Federrücklaufantrieb	③
XF3	Δp			Integriert, 600 Pa	Federrücklaufantrieb	③
XF3	Δp			Integriert, 600 Pa	Federrücklaufantrieb	③
XF3	Δp			Integriert, 600 Pa	Federrücklaufantrieb	③
XF3	Δp			Integriert, 600 Pa	Federrücklaufantrieb	③
XF3	Δp			Integriert, 600 Pa	Federrücklaufantrieb	③
XF3	Δp			Integriert, 600 Pa	Federrücklaufantrieb	③
XF3	Δp			Integriert, 600 Pa	Federrücklaufantrieb	③
XF3	Δp			Integriert, 600 Pa	Federrücklaufantrieb	③
XF3	Δp			Integriert, 600 Pa	Federrücklaufantrieb	③
XF3	Δp			Integriert, 600 Pa	Federrücklaufantrieb	③

① TROX, ② TROX/Belimo, ③ TROX/Gruner, ④ Sauter, ⑤ Siemens

☒ Bestellschlüsseldetail, V Volumenstrom, Δp Differenzdruck

Anbauteile: VARYCONTROL Regelkomponenten

☒

Regel- größe

Schnittstelle

V_min -/ V_max - Verstellung

Differenzdruck- transmitter

Stellantrieb

Fabrikat

LVC

TVR

TVJ

TVT

TZ-S

TA-S

TVZ

TVA

TVM

TVRK

TVLK

Easyregler

Dynamisch

Easy

Integriert

①

●

Compactregler

Dynamisch

BC0

MP-Bus

Integriert

②

●

BF0

MP-Bus

Integriert

②

●

BL0

LonWorks

Integriert

②

●

BM0

Modbus

Integriert

②

BM0-J6

Modbus und steckerfertiger Anschlussleitung

Integriert

②

XG0

Integriert

③

●

XB0

Integriert

③

●

LN0

Integriert

⑤

●

LK0

KNX

⑤

LY0

Integriert

⑤

●

Compactregler

Statisch

SA0

Integriert

④

SC0

Δp

Integriert

Schnelllaufender Stellantrieb integriert

④

Universalregler

Dynamisch

B11

Integriert

Stellantrieb, Drehmoment für TVT

②

●

B13

Integriert

Stellantrieb

②

●

B27

Integriert

Stellantrieb

②

●

B1B

Integriert

Federrücklaufantrieb

②

●

XC3

Integriert

Federrücklaufantrieb

③

●

Universalregler

Statisch

BP1

MP-Bus

Separates Bauteil

Stellantrieb, Drehmoment für TVT

②

●

BP3

MP-Bus

Separates Bauteil

Stellantrieb

②

●

BPB

MP-Bus

Separates Bauteil

Federrücklaufantrieb

②

●

BPG

MP-Bus

Separates Bauteil

Schnelllaufender Stellantrieb

②

●

BB1

Separates Bauteil

Stellantrieb, Drehmoment für TVT

②

●

BB3

Separates Bauteil

Stellantrieb

②

●

BBB

Separates Bauteil

Federrücklaufantrieb

②

●

XD1

Integriert

Stellantrieb

③

●

XD3

Integriert

Federrücklaufantrieb

③

●

BR1

Δp

MP-Bus

100 Pa

Stellantrieb, Drehmoment für TVT

②

●

BR3

Δp

MP-Bus

100 Pa

Stellantrieb

②

●

BRB

Δp

MP-Bus

100 Pa

Federrücklaufantrieb

②

●

BRG

Δp

MP-Bus

100 Pa

Schnelllaufender Stellantrieb

②

●

BS1

Δp

MP-Bus

600 Pa

Stellantrieb, Drehmoment für TVT

②

●

BS3

Δp

MP-Bus

600 Pa

Stellantrieb

②

●

BSB

Δp

MP-Bus

600 Pa

Federrücklaufantrieb

②

●

BSG

Δp

MP-Bus

600 Pa

Schnelllaufender Stellantrieb

②

●

BG1

Δp

100 Pa

Stellantrieb, Drehmoment für TVT

②

●

BG3

Δp

100 Pa

Stellantrieb

②

●

BGB

Δp

100 Pa

Federrücklaufantrieb

②

●

BH1

Δp

600 Pa

Stellantrieb, Drehmoment für TVT

②

●

BH3

Δp

600 Pa

Stellantrieb

②

●

BHB

Δp

600 Pa

Federrücklaufantrieb

②

●

XE1

Δp

Integriert, 100 Pa

Stellantrieb

③

●

XE3

Δp

Integriert, 100 Pa

Federrücklaufantrieb

③

●

XF1

Δp

Integriert, 600 Pa

Stellantrieb

③

●

XF3

Δp

Integriert, 600 Pa

Federrücklaufantrieb

③

●

① TROX, ② TROX/Belimo, ③ TROX/Gruner, ④ Sauter, ⑤ Siemens

☒ Bestellschlüsseldetail, V Volumenstrom, Δp Differenzdruck

Anbauteile: VARYCONTROL Regelkomponenten

☒	Regel- größe	Schnittstelle	V_min -/ V_max - Verstellung	Differenzdruck- transmitter	Stellantrieb	Fabrikat
		Easylabregler		Statisch
Elab	RS, RE, PC, C	TCU3		Integriert	Schnelllaufender Stellantrieb
Elab	RS, PC, C	TCU3		Integriert	Schnelllaufender Stellantrieb
Elab	RE, PC, C	TCU3		Integriert	Schnelllaufender Stellantrieb
Elab	RS, RE, PC, FH, C	TCU3		Integriert	Schnelllaufender Stellantrieb
		Elektronischer Regler		Statisch	Elektronischer Regler
TMA	RS, RE, PC	TCU-LON-II mit LonWorks-Schnittstelle		Integriert	Schnelllaufender Stellantrieb
TMB	RS, RE, PC	TCU-LON-II mit LonWorks-Schnittstelle		Integriert	Schnelllaufender Stellantrieb (bürstenloser Motor)
TMA	RS, RE,	TCU-LON-II mit LonWorks-Schnittstelle		Integriert	Schnelllaufender Stellantrieb
TMB	RS, RE,	TCU-LON-II mit LonWorks-Schnittstelle		Integriert	Schnelllaufender Stellantrieb (bürstenloser Motor)
TMA	RE ,PC	TCU-LON-II mit LonWorks-Schnittstelle		Integriert	Schnelllaufender Stellantrieb
TMB	RE ,PC	TCU-LON-II mit LonWorks-Schnittstelle		Integriert	Schnelllaufender Stellantrieb (bürstenloser Motor)
TMA	RS, RE ,PC, FH	TCU-LON-II mit LonWorks-Schnittstelle		Integriert	Schnelllaufender Stellantrieb
TMB	RS, RE ,PC, FH	TCU-LON-II mit LonWorks-Schnittstelle		Integriert	Schnelllaufender Stellantrieb (bürstenloser Motor)








XF3	Δp			Integriert, 600 Pa	Federrücklaufantrieb	③
BB3	V			Separates Bauteil	Stellantrieb	②

① TROX, ② TROX/Belimo, ③ TROX/Gruner, ④ Sauter, ⑤ Siemens

☒ Bestellschlüsseldetail, V Volumenstrom, Δp Differenzdruck

Nenngröße	L mm	B mm	H mm	B₁ mm	B₂ mm	B₃ mm	H₁ mm	H₂ mm	ØD₄ mm	R "	m kg
125	70	198	152	232	258	336	186	212	10	½	2,4
160	70	308	152	342	368	446	186	212	10	½	3,3
200	70	458	210	492	518	596	244	263	10	½	4,8
250	70	598	201	632	658	736	235	263	10	½	6,0
315	70	798	252	832	868	936	286	314	10	½	8,7
400	70	898	354	932	958	1036	388	416	10	½	12,7

Nenngröße	L mm	B mm	H mm	B₁ mm	B₂ mm	B₃ mm	H₁ mm	H₂ mm	ØD₄ mm	R "	m kg
200 × 100	80	200	100	234	276	338	134	176	13	½	1,3
300 × 100	80	300	100	334	376	438	134	176	13	½	1,7
400 × 100	80	400	100	434	476	538	134	176	13	½	2,1
500 × 100	80	500	100	534	576	638	134	176	13	½	2,5
600 × 100	80	600	100	634	676	738	134	176	13	½	2,9
300 × 150	80	300	150	334	376	438	184	210	13	½	2,1
200 × 200	80	200	200	234	276	338	234	276	13	½	1,9
300 × 200	80	300	200	334	376	438	234	276	13	½	2,5
400 × 200	80	400	200	434	476	538	234	276	13	½	3,0
500 × 200	80	500	200	534	576	638	234	276	13	½	4,0
600 × 200	80	600	200	634	676	738	234	276	13	½	5,0
700 × 200	80	700	200	734	776	838	234	276	13	½	6,0
800 × 200	80	800	200	834	876	938	234	276	13	½	7,0
400 × 250	80	400	250	434	476	538	284	310	13	½	3,9
500 × 250	80	500	250	534	576	638	284	310	13	½	4,9
600 × 250	80	600	250	634	676	738	284	310	13	½	5,8
300 × 300	80	300	300	334	376	438	334	376	13	½	3,2
400 × 300	80	400	300	434	476	538	334	376	13	½	4,5
500 × 300	80	500	300	534	576	638	334	376	13	½	5,8
600 × 300	80	600	300	634	676	738	334	376	13	½	6,5
700 × 300	80	700	300	734	776	838	334	376	13	½	7,2
800 × 300	80	800	300	834	876	938	334	376	13	½	7,9
900 × 300	80	900	300	934	976	1038	334	376	13	½	8,5
1000 × 300	80	1000	300	1034	1076	1138	334	376	13	½	9,2
400 × 400	80	400	400	434	476	538	434	476	13	½	6,5
500 × 400	80	500	400	534	576	638	434	476	13	½	7,3
600 × 400	80	600	400	634	676	738	434	476	13	½	8,1
700 × 400	80	700	400	734	776	838	434	476	13	½	8,9
800 × 400	80	800	400	834	876	938	434	476	13	½	9,7
900 × 400	80	900	400	934	976	1038	434	476	13	½	10,5
1000 × 400	80	1000	400	1034	1076	1138	434	476	13	½	11,2
500 × 500	80	500	500	534	576	638	534	576	13	½	8,7
600 × 500	80	600	500	634	676	738	534	576	13	½	9,6
700 × 500	80	700	500	734	776	838	534	576	13	½	10,5
800 × 500	80	800	500	834	876	938	534	576	13	½	11,4
900 × 500	80	900	500	934	976	1038	534	576	13	½	12,3
1000 × 500	80	1000	500	1034	1076	1138	534	576	13	1	13,2
600 × 600	80	600	600	634	676	738	634	676	13	½	11,1
800 × 600	80	800	600	834	876	938	634	676	13	½	13,9
1000 × 600	80	1000	600	1034	1076	1138	634	676	13	1	15,9
800 × 800	100	800	800	834	876	938	834	876	13	1	17,7
1000 × 1000	100	1000	1000	1034	1076	1138	1034	1076	13	1 ¼	27,9
1000 × 800	100	1000	800	1034	1076	1138	834	876	13	1 ¼	20,2

Einbaudetails, Grundlagen und Definitionen

Einbau und Inbetriebnahme

Einbau in horizontale oder vertikale Luftleitungen mit beliebiger Luftrichtung
Auf horizontalen Wasseranschluss achten
Leistungsregelung und Versorgungsanschlüsse kundenseitig
Entlüftung und Entleerung kundenseitig

Hauptabmessungen

ØD [mm]

Außendurchmesser des Anschlussstutzens

L [mm]

Gerätelänge einschließlich Anschlussstutzen

L₁ [mm]

Gehäuse- oder Dämmschalenlänge

B [mm]

Breite der Luftleitung

B₁ [mm]

Lochabstand im Luftleitungsprofil (Breite)

B₂ [mm]

Außenabmessung des Luftleitungsprofils (Breite)

B₃ [mm]

Gerätebreite

H [mm]

Höhe der Luftleitung

H₁ [mm]

Lochabstand im Luftleitungsprofil (Höhe)

H₂ [mm]

Außenabmessung des Luftleitungsprofils (Höhe)

H₃ [mm]

Gerätehöhe

R ['']

Anschlussdurchmesser von Rohrgewinden

m [kg]

Gerätegewicht (Masse) einschließlich der minimal notwendigen Anbauteile (z. B. Compactregler)

Definitionen

V [m³/h] und [l/s]

Volumenstrom

Δp_st [Pa]

Statische Druckdifferenz

Δp_v [kPa]

Wasserseitige Druckdifferenz

Q [kW]

Wärmeleistung

ṁ_w [kg/h]

Wasserstrom

PWW [°C]

Pumpen-Warmwasserheizung Vorlauf-/Rücklauftemperatur

t_e [°C]

Lufteinströmtemperatur

t_a [°C]

Luftausströmtemperatur

Downloads

Produktinfos

Produktdatenblatt Serie WT

Produktdatenblatt 1,1 MB pdf

Zertifikate

Leckageklassifizierung von TROX Lüftungskomponenten

Leckageklassifizierung-FK2-EU-v1_HC_2021_05_19_DE_de Zertifikat 670 KB pdf
Sonstiges Zertifikat Wärmeübertrager

Sonstiges Zertifikat 130 KB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

Technisch notwendig

Diese Cookies sind zur einwandfreien Funktion unserer Website erforderlich und können nicht deaktiviert werden. In der Regel werden diese Cookies nur als Reaktion auf von Ihnen getätigten Aktionen gesetzt, wie etwa dem Festlegen Ihrer Datenschutzeinstellungen oder dem Füllen des Warenkorbs. Zudem werden sicherheitsrelevante Funktionalitäten oder die Unterstützung über einen eigenen Webchat integriert. Hierzu zählen auch alle Session Cookies von TROX nach Login als Kunde. Sie können Ihren Browser so einstellen, dass diese Cookies blockiert oder Sie über diese Cookies benachrichtigt werden. Einige Bereiche der Website funktionieren dann aber möglicherweise nicht wie vorgesehen.

Serie WT

Zur Nacherwärmung von Luftströmen in rechteckigen Luftleitungen

Anwendung

Beschreibung

Technische Information

Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Abmessungen und Gewichte

Einbaudetails, Grundlagen und Definitionen

Downloads

Produktinfos

Produktdatenblatt Serie WT

Zertifikate

Leckageklassifizierung von TROX Lüftungskomponenten

Sonstiges Zertifikat Wärmeübertrager

TROX Services

Technisch notwendig

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
