Schalldämpferkulisse mit hoher Einfügungsdämpfung im tieffrequenten Bereich

Schalldämpferkulissen mit Resonatorblechen, als Einbausatz für lufttechnische Anlagen

  • Dämpfungswirkung durch Resonanz
  • Energieeinsparung durch strömungsoptimierten und profilierten Rahmen
    (Radius 20 mm)
  • Akustische Daten gemessen nach EN ISO 7235
  • Absorptionsmaterial gesundheitlich unbedenklich durch hohe Biolöslichkeit
  • Absorptionsmaterial mit aufkaschiertem Glasseidengewebe gegen Abrieb bis zu Luftgeschwindigkeiten von 20 m/s geschützt
  • Absorptionsmaterial nicht brennbar, nach EN 13501, Baustoffklasse A1
  • Einsetzbar in explosionsgefährdeten Bereichen (gemäß EG-Richtlinie 2014/34/EU (ATEX)), Zone 1, 2 und Zone 21, 22 (außerhalb) gemäß EG-Richtlinie 1999/92/EG
  • Betriebstemperatur bis maximal 100 °C, zeitweise bis maximal 300 °C einsetzbar




Optionale Ausstattung

  • Edelstahlvarianten und PUR-beschichtete Oberflächen auf Anfrage

Allgemeine Informationen

Anwendung

  • Schalldämpferkulissen mit Kammerblechen werden zur Reduzierung von Ventilator- und Strömungsgeräuschen in lufttechnischen Anlagen eingesetzt
  • Dämpfungswirkung durch Resonanz
  • Breitbandiges Dämpfungsverhalten besonders im tieffrequenten Bereich der kritischen Ventilatorgeräusche
  • Hygienisch getestet und konform nach VDI 6022
  • Für Anforderungen in explosionsgefährdeten Bereichen (ATEX), Zone 1, 2, 21 und 22 (außerhalb) gemäß EG-Richtlinie 1999/92/EG


Besondere Merkmale

  • Im Bereich der kritischen Ventilatorgeräusche erhöhte Einfügungsdämpfung durch Kammerbleche
  • Energieeinsparung durch strömungsgünstig profilierten Kulissenrahmen
    • Bis 30 % niedrigere Druckdifferenzen
  • Hygienisch getestet und konform nach VDI 6022

Nenngrößen

  • H: 150 – 1800 mm
  • L: 500, 750, 1000, 1250, 1500, 1750, 1800 mm
  • Zwischenmaßreihe H und L möglich: 150 – 1800 mm in Schritten von 1 mm
  • Ungeteilt: H + L minimal 600 mm maximal 3300 mm, maximal 80 kg
  • Abhängigkeit bei H und L: Wenn ein Maß größer ist als 1500 mm, darf das andere 1500 mm nicht überschreiten
  • Höhengeteilt und längengeteilt: nicht verfügbar


Varianten

Schwerpunkt der Dämpfung


  • A: 250/125 Hz
  • C: 125/63 Hz


Ausführung

Materialien und Oberflächen


  • Keine Eintragung: stahlverzinkt 1.0917
  • P1: pulverbeschichtet in RAL 7001, silbergrau


Bauteile und Eigenschaften

  • Strömungsgünstig profilierter Kulissenrahmen
  • Gewichtsreduzierung und Stabilität durch Profilierung
  • Optimierung der Luftströmung und somit geringeres
  • Strömungsgeräusch
  • Reduzierung des Druckverlustes
  • Abdeckung von Schnittkanten des Absorptionsmaterials
  • Absorptionsmaterial und Kammerbleche zur Reduzierung der Strömungsgeräusche durch Absorption und Resonanz


Konstruktionsmerkmale

  • Absorptionsmaterial und Kammerbleche zur Reduzierung der Strömungsgeräusche durch Resonanz
  • Kulissenrahmen strömungsgünstig profiliert (Radius 20 mm), zur Verringerung der Turbulenzen auf der An- und Abströmseite, und durch Sicken versteift
  • Rahmenenden zum Schutz der Kulissenfüllung umgefalzt
  • Betriebstemperatur bis maximal 100 °C, für bis zu maximal 8 h bis 300 °C


Materialien und Oberflächen

  • Kulissenrahmen, Mittelsteg und Resonatorbleche aus verzinktem Stahlblech 1.0917
  • Absorptionsmaterial Mineralwolle
  • Nach EN 13501, Baustoffklasse A1, nicht brennbar
  • RAL-Gütezeichen RAL-GZ 388
  • Gesundheitlich unbedenklich durch hohe Biolöslichkeit, nach TRGS 905 und EU-Richtlinie 97/69/EG
  • Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis maximal 20 m/s geschützt
  • Inert gegenüber Pilz- und Bakterienwachstum gemäß DIN EN 846


Normen und Richtlinien

  • Einfügungsdämpfung und Schallleistung des Strömungsgeräusches gemessen nach EN ISO 7235
  • Hygieneanforderungen nach VDI 6022, VDI 3803 Teil 1 und DIN 1946 Teil 4
  • EG-Richtlinie 2014/34/EU: (ATEX) Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen
  • EG-Richtlinie 1999/92/EG (ATEX): Verbesserung des Gesundheitsschutzes und Sicherheit der Arbeitnehmer, die durch explosionsfähige Atmosphären gefährdet werden können


Instandhaltung

  • Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

TECHNISCHE INFORMATION

Funktion, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

  • FUNKTION
  • SCHNELLAUSLEGUNG
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL
Schematische Darstellung RK RK_gc_01xai.png

1 Kulissenrahmen
2 Beidseitig Resonatorbleche
3 Absorptionsmaterial

Die Dämpfungswirkung der Schalldämpferkulissen RK resultiert aus Resonanz. Die parallel zur Strömung verlaufende Kulissenfläche ist mit Resonatorblechen abgedeckt. Diese Bleche werden vom Schall in Schwingung versetzt und nehmen dadurch Schallenergie auf (Resonanz). Die Resonanz wirkt besonders im Bereich der kritischen Ventilatorengeräusche. Der Hohlraum der Kulisse ist mit Mineralwolle gefüllt, damit keine Verstärkung des Schalls erzielt wird.




Die Schnellauslegung gibt einen guten Überblick über die Einfügungsdämpfung sowie die Druckdifferenzen bei unterschiedlichen Kulissenspaltmaßen und Strömungsgeschwindigkeiten. Werte für andere Maße lassen sich mit unserem Auslegungsprogramm Easy Product Finder ermitteln.
Die Druckdifferenzen gelten für Schalldämpfer mit einer Höhe von 1 m.

RK200-A, Einfügungsdämpfung De [Hz] und Druckdifferenz Δpst [Pa]

L

Spaltbreite

Mittenfrequenz fm [Hz]

vs [m/s]

6312525061014
50050617122158114

500

1005105113161
100050824142467131

1000

1005186133569
1500501132172775147

1500

1008258144078


RK200-C, Einfügungsdämpfung De [Hz] und Druckdifferenz Δpst [Pa]

L

Spaltbreite

Mittenfrequenz fm [Hz]

vs [m/s]

6312525061014
5005081472158114

500

100363113161
100050102092467131

1000

1007104133569
1500501327112775147

1500

10010135144078

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

Schalldämpferkulissen zur Reduzierung von Ventilator- und Strömungsgeräuschen in lufttechnischen Anlagen. Dämpfungswirkung durch Resonanz. Vorgesehen für Reihenschaltung mit schallabsorbierenden Kulissen. Energiesparende sowie hygienisch getestete und konforme Ausführung. Einbausatz bestehend aus strömungsgünstig profiliertem Kulissenrahmen (Radius 20 mm), Absorptionsmaterial und Kammerblechen. Der Kulissenrahmen reduziert Druckverluste und führt zu einem geringeren Strömungsgeräusch. Die Profilierung trägt zur Gewichtsoptimierung und Steifigkeit der Kulisse bei. Rahmenenden zum Schutz des Absorptionsmaterials umgefalzt. Einfügungsdämpfung und Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 7235. Hygieneanforderungen nach VDI 6022, VDI 3803 Teil 1 und DIN 1946 Teil 4. Für Anforderungen in explosionsgefährdeten Bereichen (ATEX), Zone 1, 2, 21 und 22 (außerhalb) gemäß Richtlinie 1999/92/EG.


Besondere Merkmale

  • Im Bereich der kritischen Ventilatorgeräusche erhöhte Einfügungsdämpfung durch Kammerbleche
  • Energieeinsparung durch strömungsgünstig profilierten Kulissenrahmen
    • Bis 30 % niedrigere Druckdifferenzen
  • Hygienisch getestet und konform nach VDI 6022


Materialien und Oberflächen

  • Kulissenrahmen, Mittelsteg und Resonatorbleche aus verzinktem Stahlblech 1.0917
  • Absorptionsmaterial Mineralwolle
  • Nach EN 13501, Baustoffklasse A1, nicht brennbar
  • RAL-Gütezeichen RAL-GZ 388
  • Gesundheitlich unbedenklich durch hohe Biolöslichkeit, nach TRGS 905 und EU-Richtlinie 97/69/EG
  • Durch aufkaschiertes Glasseidengewebe vor Abrieb durch strömende Luft bis maximal 20 m/s geschützt
  • Inert gegenüber Pilz- und Bakterienwachstum gemäß DIN EN 846

Varianten

Schwerpunkt der Dämpfung

  • A: 250/125 Hz
  • C: 125/63 Hz


Ausführung

Materialien und Oberflächen

  • Keine Eintragung: stahlverzinkt 1.0917
  • P1: pulverbeschichtet in RAL 7001, silbergrau


Technische Daten

  • Kulissendicken: 200 mm
  • Nenngrößen: 150 × 450 – 1500 × 1800 mm, 450 × 150 – 1800 × 1500 mm
  • Zwischenmaßreihe: in Schritten von 1 mm
  • Betriebstemperatur: maximal 100 °C, für bis zu maximal 8 h bis 300 °C


Die Länge (L) von Kulissenschalldämpfern bezieht sich auf die Luftrichtung.

Auslegungsdaten


  • B _______________________ [mm]
  • H _______________________ [mm]
  • L (in Luftrichtung) __________ [mm]
  • qᵥ _______________________ [m³ /h]
  • De bei 250 Hz ________________ [dB]
  • Δpst _______________________ [Pa]











RKA/200×600×1500
| | | | | | |
1 2 3 4 5 6 7
1 Serie
RK Schalldämpferkulisse

2 Variante
Keine Eintragung: TROX Standardvarianten

3 Resonatorausführung
Optimiert für Frequenzen
A 250/125 Hz
C 125/63 Hz

4 Material
Keine Eintragung: stahlverzinkt 1.0917
P1 pulverbeschichtet in RAL 7001, silbergrau

5 Kulissendicke [mm]
200


6 Höhe H [mm]
150 – 1800


7 Länge in Luftrichtung L [mm]
150 – 1800


Bestellbeispiel: RK–A/200×1000×1200

Resonatorausführung250/125 Hz
Höhe1000 mm
Länge1200 mm

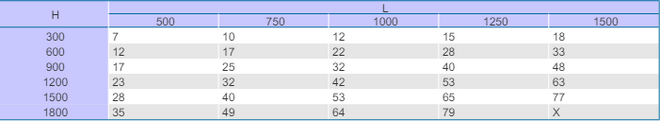

TECHNISCHE DATEN, ABMESSUNGEN UND GEWICHTE, EINBAUDETAILS
