Serie ARK

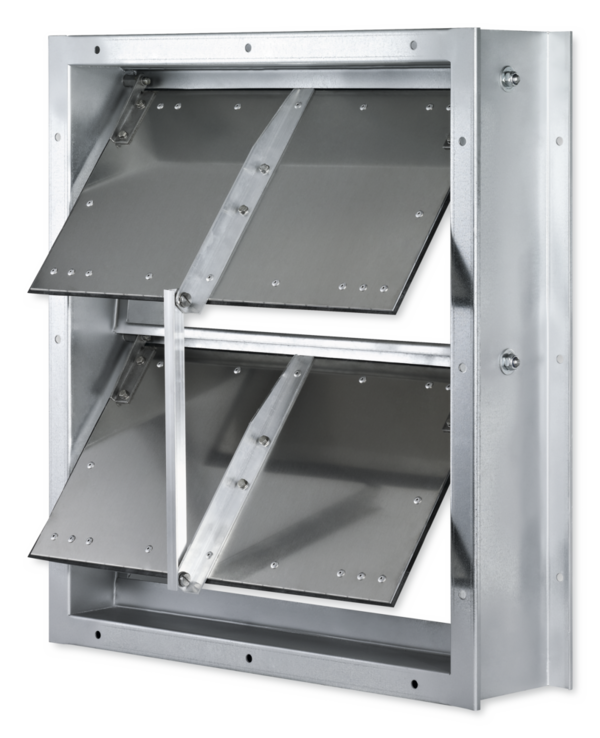

Rückschlagklappe Variante ARK

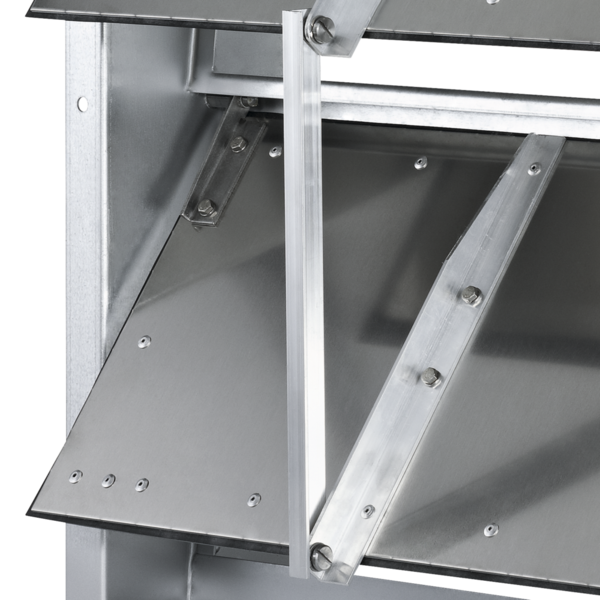

Rückschlagklappe mit Kupplungsgestänge

Serie ARK

Für hohe Druckbelastung

Rückschlagklappen verhindern ungewollte Luftströmungen entgegen der vorgesehenen Strömungsichtung bei Anlagenstillstand

Leckluftstrom bei Gegendruck nach EN 1751, Klasse 4
Maximal zulässige Druckdifferenz 5000 Pa
Lamellen aus Aluminium, Gehäuse aus verzinktem Stahl
Zusätzlich zur Standardmaßreihe zahlreiche Zwischenmaße
Variante ARK (mit gekuppelten Lamellen) für variablen Volumenstrom
Variante ARK-1 (mit einstellbaren Anschlägen) für konstanten Volumenstrom
Für horizontale und vertikale Luftrichtung

Optionale Ausstattung und Zubehör

Einbaurahmen
Pulverbeschichtung nach RAL oder DB
Edelstahlausführung mit Gehäuse aus Edelstahl, Lamellen aus Aluminium
Temperaturbeständig bis 200 °C mit Viton-Dichtung

Initialisiere Bestellschlüssel

Anwendung

Anwendung

Rückschlagklappen der Serie ARK für Außenluft- und Fortluftleitungen von lufttechnischen Anlagen
Ungewollte Luftströmung entgegen der vorgesehenen Strömungsrichtung bei Anlagenstillstand wird verhindert
Lamellen schließen bei Anlagenstillstand selbsttätig
Maximal zulässige Druckdifferenz 5000 Pa

Besondere Merkmale

Robuste und wartungsfreie Konstruktion
Maximal zulässige Druckdifferenz 5000 Pa
Leckluftstrom bei geschlossener Rückschlagklappe bei Gegendruck (in Schließrichtung) nach EN 1751 Klasse 4
Einfache Unter- oder Überdruckklappe (saugende oder drückende Ausführung)
Betriebstemperatur 0 – 80 °C
Optionale temperaturbeständige Ausführung bis 200 °C mit Viton-Dichtung
Einbaulage in horizontaler und vertikaler Luftrichtung
Wartungsfreie DU-Lagerbuchsen mit Teflonbeschichtung, Lagerachsen aus Edelstahl

Nenngrößen

B: 200, 400, 600, 800, 1000, 1200 mm (Zwischenmaßreihe 201 – 1199 mm in Schritten von 1 mm)
H: 345, 675, 1005, 1335, 1665, 1995 mm (Zwischenmaßreihe 355 – 505, 685 – 835, 1015 – 1165, 1345 – 1495, 1675 – 1825 mm jeweils in Schritten von 1 mm)
B × H beliebig kombinierbar

Beschreibung

Varianten

ARK: Rückschlagklappe mit gekuppelten Lamellen, bevorzugt für variablen Volumenstrom
ARK-1: Rückschlagklappe mit einstellbaren Anschlägen, bevorzugt für konstanten Volumenstrom

Ausführungen

Verzinktes Stahlblech, Luftleitungsanschluss ungelocht
A2: Edelstahl
G: Luftleitungsanschluss mit Flanschlochung

Zubehör

Einbaurahmen: Einbaurahmen zum schnellen und einfachen Einbau von mechanisch selbsttätigen Klappen

Normen und Richtlinien

Leckluftstrom bei geschlossener Rückschlagklappe (entgegen der vorgesehenen Strömungsrichtung) nach EN 1751, Klasse 4
Gehäuse-Leckluftstrom nach EN 1751, Klasse C

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
Entfernen von Verunreinigungen empfohlen, um erhöhte Korrosionsanfälligkeit und erhöhte Leckluftströme bei geschlossener Rückschlagklappe zu vermeiden

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Schematische Darstellung ARK

① Gehäuse
② Lamelle
③ Dichtung
④ Kupplungsgestänge
⑤ Anschlagwinkel

Funktionsbeschreibung

Rückschlagklappen öffnen und schließen sich mechanisch selbsttätig.

Bei laufender Anlage bewirkt die strömende Luft, dass sich die Lamellen öffnen. Der Lamellenöffnungswinkel ist abhängig von der Druckdifferenz und dem Volumenstrom; bei der Variante ARK-1 begrenzt durch verstellbare Anschläge.

Bei Anlagenstillstand schließen die Lamellen durch ihr Gewicht. Ungewollte Luftströmungen, entgegen der vorgesehenen Strömungsrichtung, sind ausgeschlossen.

Nenngrößen	200 × 345 – 1200 × 1995 mm
Volumenstrombereich	Bei 10 m/s 690 – 23950 l/s oder 2484 – 86220 m³/h
Gesamtdruckdifferenz (horizontale Strömung)	Bei 10 m/s 115 Pa
Gesamtdruckdifferenz (vertikale Strömung)	Bei 10 m/s 45 Pa
Maximal zulässige Druckdifferenz in Schließrichtung	5000 Pa
Betriebstemperatur	0 – 80 °C

Geometrisch freie Querschnitte ARK

H	B [mm]
H	200	400	600	800	1000	1200
mm	m²
345	0,043	0,097	0,152	0,206	0,260	0,314
675	0,088	0,198	0,309	0,419	0,529	0,639
1005	0,133	0,299	0,466	0,632	0,798	0,964
1335	0,178	0,400	0,622	0,845	1,067	1,289
1665	0,223	0,501	0,779	1,058	1,336	1,614
1995	0,268	0,602	0,936	1,271	1,605	1,940

Zwischenmaßreihe: Werte zwischen den Breiten interpolieren

Luftführung horizontal

Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme, ohne die Strömungsgeschwindigkeit von 10 m/s zu überschreiten. Werte für andere Breiten (Zwischenmaße) können interpoliert werden.

ARK, Maximaler Volumenstrom

H	B [mm]
H	200		400		600		800		1000		1200
mm	l/s	m³/h	l/s	m³/h	l/s	m³/h	l/s	m³/h	l/s	m³/h	l/s	m³/h
345	690	2484	1380	4968	2070	7452	2760	9936	3450	12420	4140	14904
675	1350	4860	2700	9720	4050	14580	5400	19440	6760	24336	8100	29160
1005	2010	7236	4020	14472	6040	21744	8040	28944	10050	36180	12050	43380
1335	2670	9612	5340	19224	8020	28872	10700	38520	13350	48060	16000	57600
1665	3330	11988	6660	23976	10000	36000	13300	47880	16650	59940	20000	72000
1995	3990	14364	7980	28728	11950	43020	15950	57420	19950	71820	23950	86220

Druckdifferenz

v	Luftführung
v	horizontal	vertikal
v	Δp_st
m/s	Pa
2	50	135
4	75	125
6	95	105
8	110	65
10	115	45

Rückschlagklappen in rechteckiger Bauform zur Verhinderung von ungewollten Luftströmungen, entgegen der vorgesehenen Strömungsrichtung, durch Außenluft- und Fortluftleitungen von lufttechnischen Anlagen.

Einbaufertige Komponente, bestehend aus einem Gehäuse, leichtgängig gelagerten Lamellen und Anschlag- und Dichtbauteilen.

Besondere Merkmale

Robuste und wartungsfreie Konstruktion
Maximal zulässige Druckdifferenz 5000 Pa
Leckluftstrom bei geschlossener Rückschlagklappe bei Gegendruck (in Schließrichtung) nach EN 1751 Klasse 4
Einfache Unter- oder Überdruckklappe (saugende oder drückende Ausführung)
Betriebstemperatur 0 – 80 °C
Optionale temperaturbeständige Ausführung bis 200 °C mit Viton-Dichtung
Einbaulage in horizontaler und vertikaler Luftrichtung
Wartungsfreie DU-Lagerbuchsen mit Teflonbeschichtung, Lagerachsen aus Edelstahl

Ausführungen

Verzinktes Stahlblech, Luftleitungsanschluss ungelocht
A2: Edelstahl
G: Luftleitungsanschluss mit Flanschlochung

Technische Daten

Nenngrößen: 200 × 345 – 1200 × 1995 mm
Volumenstrombereich: Bei 10 m/s 690 – 23950 l/s oder 2484 – 86220 m³/h
Gesamtdruckdifferenz (horizontale Strömung): Bei 10 m/s 115 Pa
Gesamtdruckdifferenz (vertikale Strömung): Bei 10 m/s 45 Pa
Maximal zulässige Druckdifferenz in Schließrichtung: 5000 Pa
Betriebstemperatur: 0 – 80 °C
Maximal zulässiger Druck: 5000 Pa

Auslegungsdaten

V __________________ [m³/h]
Δp_st __________________ [Pa]

Strömungsgeräusch

L_WA __________________ [dB(A)]

Serie
ARK Rückschlagklappe

Lamellenmechanik
Keine Eintragung: Gekuppelte Lamellen
1 Lamellen mit einstellbaren Anschlägen

Material
       Keine Eintragung: Stahl verzinkt,
       mit Aluminium-Lamellen
A2       Edelstahl mit Aluminium-Lamellen

Ausführung
Keine Eintragung: Luftleitungsanschluss ungelocht
G Luftleitungsanschluss mit Flanschlochung

Nenngröße [mm]
B × H

Einbaurahmen
Keine Eintragung: Ohne
ER Mit (Nur Ausführung G)

Oberfläche
       Keine Eintragung: Grundausführung
P1       Pulverbeschichtet, Farbton RAL … Classic
PS       Pulverbeschichtet, Farbton DB …

       Glanzgrad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle anderen RAL-Farben 70 %

Bestellbeispiel: ARK–1–A2/1000×1995/P1–RAL 7001

Lamellenmechanik	Lamellen mit einstellbaren Anschlägen
Material	Edelstahl mit Aluminium-Lamellen
Ausführung	Ungelocht
Nenngröße	1000 × 1995 mm
Einbaurahmen	Ohne
Oberfläche	Pulverbeschichtet, RAL 7001, silbergrau

Zubehör

Serie Einbaurahmen

Varianten, Abmessungen und Gewichte, Produktdetails

Rückschlagklappe Variante ARK

Rückschlagklappe mit Kupplungsgestänge

ARK

Variante

Rückschlagklappe mit gekuppelten Lamellen, bevorzugt für variablen Volumenstrom

Nenngrößen

B: 200, 400, 600, 800, 1000, 1200 mm (Zwischenmaßreihe 201 – 1199 mm in Schritten von 1 mm)
H: 345, 675, 1005, 1335, 1665, 1995 mm (Zwischenmaßreihe 355 – 505, 685 – 835, 1015 – 1165, 1345 – 1495, 1675 – 1825 mm jeweils in Schritten von 1 mm)
B × H beliebig kombinierbar

Bauteile und Eigenschaften

Einbaufertige Rückschlagklappe
Leichtgängig gelagerte Lamellen
Dichtung
Anschlagwinkel
Kupplungsgestänge

Konstruktionsmerkmale

Rechteckiges Gehäuse, Materialstärke 2 mm
Lamellen, Materialstärke 3 mm
Beidseitig mit Flansch für Luftleitungsprofile, ungelocht oder mit Flanschlochung
Kupplungsgestänge für synchrone Lamellenbewegung
Lamellen mit umlaufender Dichtung, in Zu-Stellung an Anschlagwinkeln anliegend
Lamellenachsen in wartungsfreien Metall-Polymer-Buchsen gelagert

Materialien und Oberflächen

Gehäuse und Anschlagwinkel aus verzinktem Stahlblech, Material EN 10327-DX51D+Z150-200-NAC
A2-Ausführung: Gehäuse und Anschlagwinkel aus Edelstahl, Material 1.4301
Lamellen und Kupplungsgestänge aus Aluminium, Material Al Mg 3
Lamellenhalter aus Edelstahl, Material 1.4301
Lamellenachsen aus Edelstahl, Material 1.4104
Lagerbuchsen aus Metall-Polymer mit einer Laufschicht aus PTEE/Pb
Dichtungen aus Neopren
P1: Pulverbeschichtet, Farbton nach RAL Classic
PS: Pulverbeschichtet, Farbton nach DB

ARK-1

Variante

Rückschlagklappe mit einstellbaren Anschlägen, bevorzugt für konstanten Volumenstrom

Nenngrößen

B: 200, 400, 600, 800, 1000, 1200 mm (Zwischenmaßreihe 201 – 1199 mm in Schritten von 1 mm)
H: 345, 675, 1005, 1335, 1665, 1995 mm (Zwischenmaßreihe 355 – 505, 685 – 835, 1015 – 1165, 1345 – 1495, 1675 – 1825 mm jeweils in Schritten von 1 mm)
B × H beliebig kombinierbar

Bauteile und Eigenschaften

Einbaufertige Rückschlagklappe
Leichtgängig gelagerte Lamellen
Dichtung
Anschlagwinkel
Zwei einstellbare Anschläge je Lamelle

Konstruktionsmerkmale

Rechteckiges Gehäuse, Materialstärke 2 mm
Lamellen, Materialstärke 3 mm
Beidseitig mit Flansch für Luftleitungsprofile, ungelocht oder mit Flanschlochung

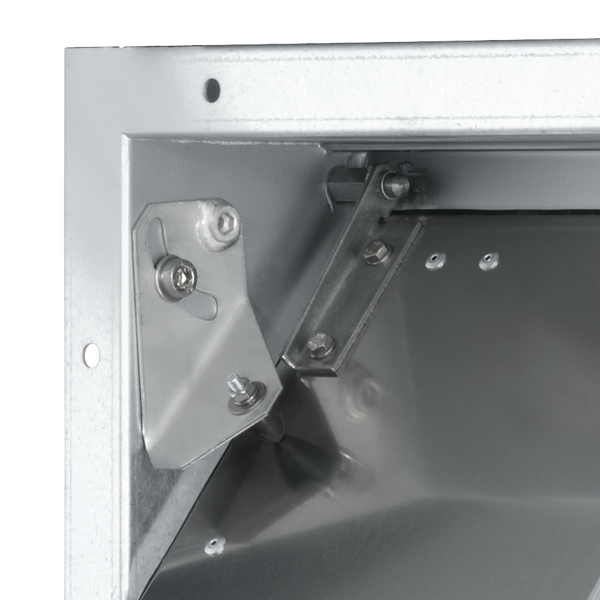

Von außen einstellbare Anschläge zur Begrenzung der Lamellenöffnung je Lamelle
Lamellenbewegung unabhängig voneinander
Lamellen mit umlaufender Dichtung, in Zu-Stellung an Anschlagwinkeln anliegend
Lamellenachsen in wartungsfreien Metall-Polymer-Buchsen gelagert

Materialien und Oberflächen

Gehäuse und Anschlagwinkel aus verzinktem Stahlblech, Material EN 10327-DX51D+Z150-200-NAC
A2-Ausführung: Gehäuse und Anschlagwinkel aus Edelstahl, Material 1.4301
Lamellen aus Aluminium, Material Al Mg 3
Lamellenhalter und Anschläge aus Edelstahl, Material 1.4301
Lamellenachsen aus Edelstahl, Material 1.4104
Lagerbuchsen aus Metall-Polymer mit einer Laufschicht aus PTEE/Pb
Dichtungen aus Neopren
P1: Pulverbeschichtet, Farbton nach RAL Classic
PS: Pulverbeschichtet, Farbton nach DB

ARK Standardmaßreihe

B: 200 – 1200 mm, Zwischenmaße 201 – 1199 in Schritten von 1 mm
H: 345 – 1995 mm, Zwischenmaße 355 – 505, 685 – 835, 1015 – 1165, 1345 – 1495, 1675 – 1825 mm jeweils in Schritten von 1 mm
Gewicht unter der nächstgrößeren Nenngröße ablesen

Strömungsquerschnitt zur Berechnung der Strömungsgeschwindigkeit

A = B × H

B und H in m einsetzen

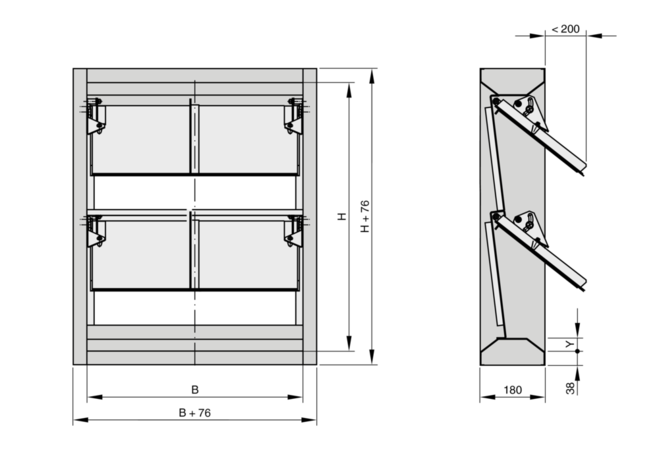

ARK, Standardmaßreihe, Abmessungen

H	Anzahl Lamellen	Anzahl Kupplungsstangen
mm	–
345	1	0
675	2	1
1005	3	1
1335	4	2
1665	5	2
1995	6	2

ARK, Zwischenmaßreihe, Abmessungen

H	Anzahl Lamellen	Anzahl Kupplungsstangen	Y
mm	–		mm
355 – 505	1	0	5 – 80
685 – 835	2	1	5 – 80
1015 – 1165	3	1	5 – 80
1345 – 1495	4	2	5 – 80
1675 – 1825	5	2	5 – 80

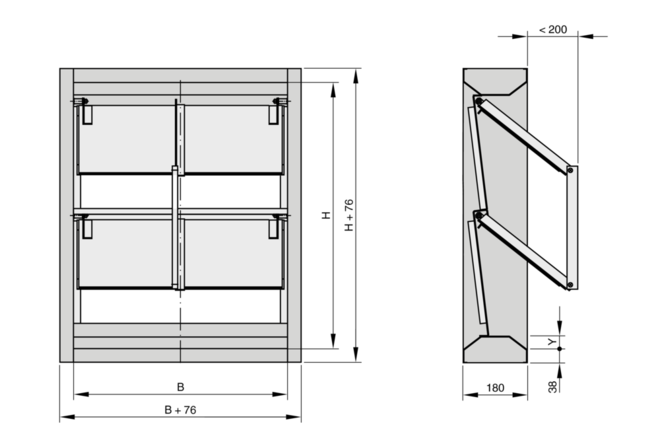

ARK-1, Standardmaßreihe, Abmessungen

H	Anzahl Lamellen
mm	–
345	1
675	2
1005	3
1335	4
1665	5
1995	6

ARK-1, Zwischenmaßreihe, Abmessungen

H	Anzahl Lamellen	Y
mm	–	mm
355 – 505	1	5 – 80
685 – 835	2	5 – 80
1015 – 1165	3	5 – 80
1345 – 1495	4	5 – 80
1675 – 1825	5	5 – 80

ARK, ARK-1, Gewichte

H	B [mm]
H	200	400	600	800	1000	1200
mm	kg
345	8	10	12	15	18	21
675	12	16	19	23	27	32
1005	17	22	26	31	36	41
1335	22	28	33	39	45	51
1665	27	34	40	47	54	61
1995	32	40	47	55	63	71

Flanschlochungen ARK, ARK-1, ARK2 00146058_0

① Gerade Lochanzahl (Lochteilung = 250 mm)
② Ungerade Lochanzahl (Lochteilung = 250 mm)

ARK, ARK-1, ARK2, Breite, Anzahl Flanschlöcher

B	Lochanzahl
B	n
mm	–
200 – 287	1
288 – 537	2
538 – 787	3
788 – 1037	4
1038 – 1200	5

ARK, ARK-1, ARK2, Höhe, Anzahl Flanschlöcher

H	Lochanzahl
H	n
mm	–
345 – 461	2
462 – 711	3
712 – 961	4
962 – 1211	5
1212 – 1461	6
1462 – 1711	7
1712 – 1961	8
1962 – 1995	9

Einbaudetails, Grundlagen und Definitionen

Innenwandeinbau ohne Einbaurahmen

① Bewegungsbereich der Lamellen freihalten

Gezeichnet ARK-1

Einbau und Inbetriebnahme

ARK

Zulässige Einbaulagen: horizontale Luftführung mit beliebiger Luftrichtung, vertikale Luftführung mit Strömung von unten nach oben
Nur in Innenbereichen einbauen

ARK-1

Zulässige Einbaulagen: horizontale Luftführung mit beliebiger Luftrichtung, vertikale Luftführung mit Strömung von unten nach oben
Nur in Innenbereichen einbauen
Einstellen der Anschläge zur Begrenzung der Lamellenöffnung

Definitionen

L_WA [dB(A)]

Schallleistungspegel des Strömungsgeräusches der mechanisch selbsttätige Klappe, A-bewertet

A [m²]

Anströmquerschnitt

v [m/s]

Strömungsgeschwindigkeit bezogen auf den Anströmquerschnitt

V [m³/h] und [l/s]

Volumenstrom

Δp_st [Pa]

Statische Druckdifferenz

Δp_t [Pa]

Gesamtdruckdifferenz

Alle Schallleistungen basieren auf 1 pW.

Hauptabmessungen

B [mm]

Breite der Luftleitung

H [mm]

Höhe der Luftleitung

n [ ]

Anzahl Schraubenlöcher von Flanschen

m [kg]

Gerätegewicht (Masse)

Downloads

Produktinfos

Produktdatenblatt Serie ARK

PD_2017_11_ARK_DE_de Produktdatenblatt 1,2 MB pdf

Zertifikate

Konformitäts- oder Einbauerklärung Serie ARK

Konformitäts- oder Einbauerklärung 130 KB pdf
Leckageklassifizierung von TROX Lüftungskomponenten

Leckageklassifizierung-FK2-EU-v1_HC_2021_05_19_DE_de Zertifikat 670 KB pdf

Betriebsanleitungen

Montageanleitung Serie ARK

2018/10/A00000052769 Montageanleitung 440 KB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

Serie ARK

Für hohe Druckbelastung

Anwendung

Beschreibung

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Varianten, Abmessungen und Gewichte, Produktdetails

Einbaudetails, Grundlagen und Definitionen

Downloads

Produktinfos

Produktdatenblatt Serie ARK

Zertifikate

Konformitäts- oder Einbauerklärung Serie ARK

Leckageklassifizierung von TROX Lüftungskomponenten

Betriebsanleitungen

Montageanleitung Serie ARK

TROX Services

Technisch notwendig

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
