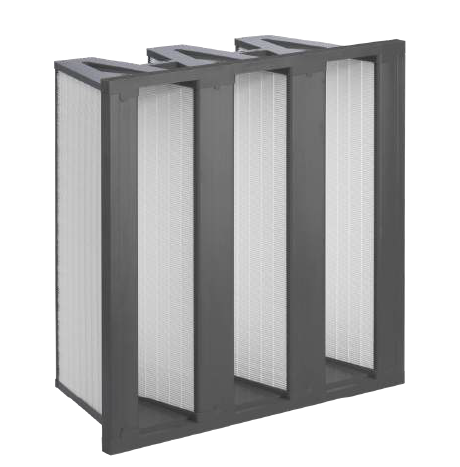

MFI

Mini-Pleat-Filtereinsatz

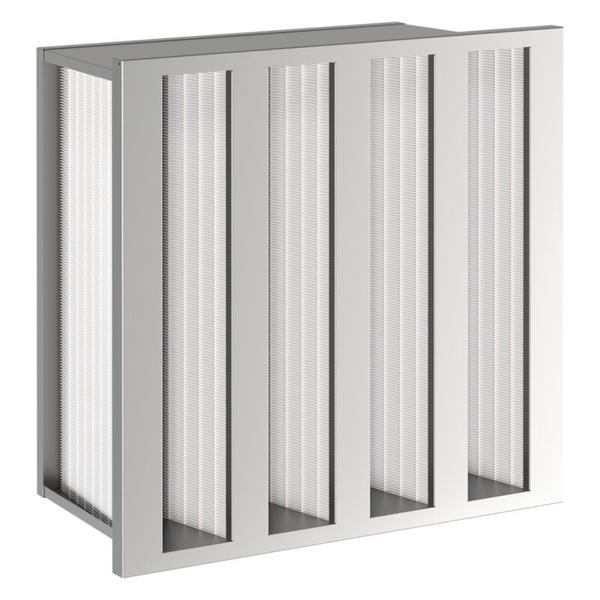

Serie MFI, Ausführung

GAL

Mini-Pleat-Filtereinsatz

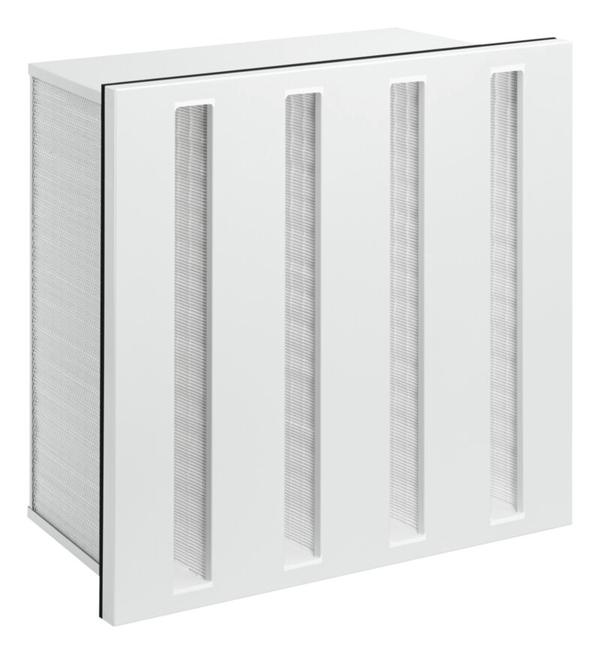

Serie MFI, Ausführung

SPC

Konform nach VDI 6022

ATEX-Ausführung optional

Online erhältlich - jetzt konfigurieren

Für große Volumenströme in kompakter Bauform

Vor- oder Endfilter zur Abscheidung von Feinstaub und Schwebstofffilter für höchste Anforderungen in raumlufttechnischen Anlagen
■ Filtergruppen ISO ePM10, ISO ePM1 (Feinstaubfilter) und EPA, HEPA (Schwebstofffilter)
■ Leistungsdaten geprüft nach DIN EN ISO 16890 oder nach DIN EN 1822-1 und DIN EN ISO 29463-2/-3/-4/-5
■ Eurovent-Zertifizierung für Feinstaubfilter
■ Hygienekonform nach VDI 6022
■ Hohe Energieeffizienz gemäß Eurovent
■ Optimierte Energieeffizienz der Ausführung PLA in ISO ePM1 (ISO ePM1 60 % = Energieklasse A+ nach Eurovent)
■ Filtermedien auf spezielle Anforderungen abgestimmt
■ Filtermedien aus Glasfaserpapieren mit Abstandhaltern aus thermoplastischem Schmelzkleber oder Textilfäden
■ Geringe Anfangsdruckdifferenz durch optimale Faltenstellung und größtmögliche Filterfläche
■ Kompakte V-Bauform mit geringen Einbautiefen
■ Einbaumöglichkeiten je nach Filterklasse in Standard-Zellenrahmen für Filterwände (Serie SIF), in Aufnahmerahmen (Serie MF) oder in Universalgehäuse (Serie UCA) für Kanaleinbau

Optionale Ausstattung
■ ATEX-Ausführung für Schutzzonen 1 und 2 sowie 21 und 22

Initialisiere Bestellschlüssel

Allgemeine Informationen

Anwendung

Mini-Pleat-Filtereinsatz für die Abscheidung von Feinstaub und von Schwebstoffen wie z. B. Aerosolen, toxischen Stäuben, Viren, Bakterien aus der Zu- und Abluft in raumlufttechnischen Anlagen mit großen Volumenströmen und langen Filterstandzeiten
Feinstaubfilter: Vor- oder Endfilter in raumlufttechnischen Anlagen zur Abscheidung von Feinstaub
Schwebstofffilter: Haupt- oder Endfilter für höchste Anforderungen an die Luftreinheit und Keimfreiheit in den Bereichen Industrie, Forschung, Medizin, Pharmazie, Nukleartechnik usw.

Besondere Merkmale

Optimierte Energieeffizienz der Ausführung PLA in ISO ePM1 (ISO ePM1 60 % = Energieklasse A+ nach Eurovent)
Lecktest-Prüfung serienmäßig für alle Schwebstofffilter der Filterklassen H13, H14

Klassifikation

Eurovent-Zertifizierung für Feinstaubfilter
Hygiene-Konformität
Konformitätsbescheinigung zum Einsatz in explosionsgefährdeten Bereichen

Nenngrößen

B x H x T [mm]

Filterklassen

Filtergruppen

ISO ePM10 nach DIN EN ISO 16890
ISO ePM1 nach DIN EN ISO 16890
EPA nach DIN EN 1822
HEPA nach DIN EN 1822

Filterklassen

ePM10 55 %
ePM1 60 %
ePM1 85 %
E10
E11
H13
H14

Optionen

Anzahl der Filterpakete
FNU: Flachprofildichtung auf der Anströmseite
FND: Flachprofildichtung auf der Abströmseite
OT: Ölfadentest (nur für Filterklassen H13, H14)
OTC: Ölfadentest mit Zertifikat (nur für Filterklassen H13, H14)

Ausführung

PLA: Rahmen Kunststoff
GAL: Rahmen Stahl verzinkt
SPC: Rahmen Stahl verzinkt, pulverbeschichtet, RAL 9010 (reinweiß)
EX: Schutzzonen 1 und 2 sowie 21 und 22 (nur in Verbindung mit Rahmen GAL)

Ergänzende Produkte#

Filterwand (SIF) für Feinstaubfilter
Aufnahmerahmen (MF) für EPA- und HEPA-Filter
Universalgehäuse (UCA) für Feinstaubfilter

Konstruktionsmerkmale

Kompakte V-Bauform
Feinstaubfilter (Filtergruppen nach DIN EN ISO 16890) serienmäßig ohne Dichtung, optional mit Flachprofildichtung
Filterklassen E10, E11, H13 und H14 serienmäßig mit Flachprofildichtung
Filterklassen E11, H13 und H14 mit Griffschutz auf der Abströmseite

Materialien und Oberflächen

Filtermedien aus hochwertigen, nassfesten Glasfaserpapieren sind in enge Falten gelegt
Abstandhalter sorgen für gleichmäßigen Abstand der Falten zueinander
Vergussmasse aus dauerelastischem Zweikomponenten- Polyurethan-Kleber
Rahmen optional aus Kunststoff, Stahl verzinkt oder verzinktem Stahlblech pulverbeschichtet, RAL 9010 (reinweiß)

Normen und Richtlinien

Prüfung nach DIN EN ISO 16890; Internationale Norm für die allgemeine Raumlufttechnik; Abscheidegradklassifizierung auf Grundlage des ermittelten Fraktionsabscheidegrades, der zu einem Berichtsystem für den Feinstaubabscheidegrad (ePM) verarbeitet wird
Für Feinstaubfilter wird der Fraktionsabscheidegrad eines bestimmten Größenbereichs durch Aerosole (DEHS und KCl) ermittelt
Entsprechend den ermittelten Werten erfolgt die Klassifizierung in die Filtergruppen ISO ePM10 und ISO ePM1
Prüfung von Schwebstofffiltern nach DIN EN 1822-1 und DIN EN ISO 29463-2/-3/-4/-5 (Schwebstofffilter EPA, HEPA): Normen für die Prüfung der Filtrationsleistung im Herstellerwerk auf der Basis von Partikelzählverfahren unter Verwendung eines flüssigen Prüfaerosols
Einheitliche Klassifizierung der Schwebstofffilter nach dem Abscheidegrad mit einem Prüfaerosol, dessen mittlere Partikelgröße im Abscheidegradminimum (MPPS) liegt
Schwebstofffilter werden entsprechend den ermittelten Werten für den lokalen Abscheidegrad und den integralen Abscheidegrad in die Filtergruppen EPA (Filterklassen E10, E11, E12), HEPA (Filterklassen H13, H14) klassifiziert
Hygiene-Konformität: VDI 6022, VDI 3803, DIN 1946 Teil 4, ÖNORM H 6020, SWKI VA 104-01 und SWKI 99-3 sowie DIN EN 16798
Konformitätsbescheinigung zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen nach Richtlinie 2014/34/EU und Übereinstimmung der grundlegenden Sicherheits- und Gesundheitsanforderungen nach DIN EN ISO 80079-36:2016 und DIN EN ISO 80079-37:2016

Offenlegung von Chemikalien

RoHS EU-Richtlinie 2011/65/EU (RoHS)

Dieses Produkt oder einzelne Varianten entsprechen der EU-Richtlinie 2011/65/EU (RoHS) zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Weitere Informationen finden Sie in unseren Umweltproduktdeklarationen

REACH 1907/2006 (EG-Verordnung REACH)

Dieses Produkt oder einzelne Varianten entsprechen den Bestimmungen der EG-Verordnung Nr. 1907/2006, auch bekannt als REACH (Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe). Weitere Informationen finden Sie in unseren Umweltproduktdeklarationen

TECHNISCHE INFORMATION

Fraktionsabscheidegrad ePM10 [%] nach DIN EN ISO 16890	55	–	–
Fraktionsabscheidegrad ePM1 [%] nach DIN EN ISO 16890	–	60	85
Anfangsdruckdifferenz [Pa] bei Nennvolumenstrom	80	100	125
Enddruckdifferenz [Pa]	450	450	450
maximale Betriebstemperatur [°C]	80	80	80
maximale relative Feuchte [%]	100	100	100

Filterklasse nach DIN EN 1822	E10	E11	H13	H14
Abscheidegrad [%] nach DIN EN 1822	> 85	> 95	> 99,95	> 99,995
Anfangsdruckdifferenz [Pa] bei Nennvolumenstrom	160	160	265	300
Enddruckdifferenz [Pa]	450	450	600	600
maximale Betriebstemperatur [°C]	80	80	80	80
maximale relative Feuchte [%]	100	100	100	100

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

Ausschreibungstext

Mini-Pleat-Filtereinsätze MFI für die Abscheidung von Feinstaub und von Schwebstoffen wie Aerosolen, toxischen Stäuben, Viren und Bakterien aus der Zu- und Abluft in raumlufttechnischen Anlagen.

Einsatz:

Als Feinstaubfilter bzw. Vor- oder Endfilter in raumlufttechnischen Anlagen
Als Schwebstofffilter bzw. Haupt- oder Endfilter für höchste Anforderungen an die Luftreinheit und Keimfreiheit
Einsatzbereiche: Industrie, Forschung, Medizin, Pharmazie und Nukleartechnik

Konstruktion:

Geringe Einbautiefe durch kompakte Bauform
Geeignet für Anlagen mit großen Volumenströmen und langen Filterstandzeiten
Mini-Pleat-Filtereinsätze lieferbar in den marktüblichen Größen

Filtermedien:

Filtermedien aus hochwertigen, nassfesten Glasfaserpapieren
Mit Abstandhaltern
Optimale Faltenstellung und größtmögliche Filterfläche ermöglichen geringe Anfangsdruckdifferenzen

Feinstaubfilter:

Filtergruppen nach ISO 16890: ISO ePM10 und ISO ePM1 (Feinstaubfilter)
Serienmäßig ohne Dichtung
Optional lieferbar mit Flachprofildichtung

Schwebstofffilter:

Filtergruppen nach DIN EN 1822: EPA und HEPA (Schwebstofffilter)
Filterklassen E11, H13 und H14 serienmäßig mit Griffschutz auf der Abströmseite
Mit Flachprofildichtung ausgestattet

Zertifizierungen:

Mini-Pleat-Filtereinsätze als Feinstaubfilter nach Eurovent zertifiziert
Mini-Pleat-Filtereinsätze MFI hygienekonform nach VDI 6022

EX-Schutz:

Filtereinsatz MFI mit optionalem EX-Schutz MFI-EX
Einsetzbar in explosionsgefährdeten Bereichen der Zonen 1 und 2 sowie Zonen 21 und 22
EX II 2G Ex h IIC Gb
EX II 2D Ex h IIIB Db
Filter muss zwingend mit dem Erdpotential verbunden sein
Alle leitfähigen und ableitfähigen Teile müssen miteinander verbunden und geerdet werden
Leitfähige Stäube sind von der Anwendung auszuschließen
Metallische Fremdmaterialien dürfen unter keinen Umständen in den Filter gelangen

Umgebungstemperaturbereich:

-40 °C ≤ Ta ≤ +80 °C

Besondere Merkmale

Optimierte Energieeffizienz der Ausführung PLA in ISO ePM1 (ISO ePM1 60 % = Energieklasse A+ nach Eurovent)
Lecktest-Prüfung serienmäßig für alle Schwebstofffilter der Filterklassen H13, H14

Materialien und Oberflächen

Filtermedien aus hochwertigen, nassfesten Glasfaserpapieren sind in enge Falten gelegt
Abstandhalter sorgen für gleichmäßigen Abstand der Falten zueinander
Vergussmasse aus dauerelastischem Zweikomponenten- Polyurethan-Kleber
Rahmen optional aus Kunststoff, Stahl verzinkt oder verzinktem Stahlblech pulverbeschichtet, RAL 9010 (reinweiß)

Ausführung

PLA: Rahmen Kunststoff
GAL: Rahmen Stahl verzinkt
SPC: Rahmen Stahl verzinkt, pulverbeschichtet, RAL 9010 (reinweiß)
EX: Schutzzonen 1 und 2 sowie 21 und 22 (nur in Verbindung mit Rahmen GAL)

Auslegungsdaten

Filtergruppe [ISO 16890]
Abscheidegrad [%]
Filterklasse [DIN EN 1822]
Volumenstrom [m³/h]
Anfangsdruckdifferenz [Pa]
Nenngröße [mm]

Ökobilanz

Für die Produktserie liegt eine Ökobilanz in Form einer Umweltproduktdeklaration (EPD) vor, die von einem Programmhalter geprüft und veröffentlicht wurde.

MFI

–

H13

–

GAL

592 × 592 × 292 ×

FNU

1 Serie
MFI Mini-Pleat-Filtereinsatz

2 Klassifizierung
ePM1 Fraktionsabscheidegrad ePM1 nach ISO 16890
ePM10 Fraktionsabscheidegrad ePM10 nach ISO 16890
E10 Filterklasse E10 nach DIN EN 1822
E11 Filterklasse E11 nach DIN EN 1822
H13 Filterklasse H13 nach DIN EN 1822
H14 Filterklasse H14 nach DIN EN 1822

3 Abscheidegrad
Nach ISO 16890 den Abscheidegrad [%] angeben (nicht mit E10, E11, H13, H14)

4 Ausführung
PLA Rahmen Kunststoff
GAL Rahmen aus verzinktem Stahlblech
SPC Rahmen aus verzinktem Stahlblech, pulverbeschichtet, RAL 9010 (reinweiß)
EX Rahmen aus verzinktem Stahlblech, EX-Schutzzonen 1 und 2 sowie 21 und 22

5 Nenngröße [mm]
Breite × Höhe × Tiefe angeben

6 Anzahl Filterpakete
6, 8

7 Griffschutz
Keine Eintragung: ohne Griffschutz
PD Griffschutz auf der Abströmseite (nur mit E11, H13, H14)

8 Dichtung
Keine Eintragung: ohne Dichtung
FNU Flachprofildichtung auf der Anströmseite
FND Flachprofildichtung auf der Abströmseite

9 Prüfung
Keine Eintragung: ohne Lecktest-Prüfung
OT Ölfadentest (nur mit H13, H14)
OTC Ölfadentest mit Zertifikat (nur mit H13, H14)

Bestellbeispiel: MFI-H13-GAL/592×592×292×8/PD/FNU/OT

Serie	MFI
Klassifizierung	Filterklasse H13 nach EN 1822
Abscheidegrad	-
Ausführung	Rahmen aus verzinktem Stahlblech
Nenngröße [mm]	Breite 592, Höhe 592, Tiefe 292
Anzahl Filterpakete	8
Griffschutz	Griffschutz auf der Anströmseite
Dichtung	Flachprofildichtung auf der Abströmseite
Prüfung	Ölfadentest
