Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser
Auslegungsprogramm Easy Product Finder.
Ausschreibungstext
SA-B
Brüstungsgeräte für die Montage horizontal an der Fassade
Brüstungslüftungsgerät TROX SCHOOLAIR-B mit Zu- und Abluftfunktion, Wärmerückgewinnung und Umschaltmöglichkeit auf Sekundärluftbetrieb (luftqualitätsabhängig) sowie Heiz- und/ oder Kühlfunktion zum Einbau vor der Brüstung unterhalb der Fensterbank:
- Gerätegehäuse aus verzinktem Stahlblech
- Deckel und Blechverbindungen: Verbindung über Gewindetiefzüge und Edelstahlkreuzschlitzschrauben
- Alle notwendigen internen Luftkanalführungen abgedichtet und ausgekleidet
- Interne Elektrokabeldurchführungen abgedichtet
- Sichtflächen pulverbeschichtet (RAL 9005, tiefschwarz)
- Schall- und wärmedämmende Auskleidung auf Saug- und Druckseite:
- Glasseidenkaschierte Mineralwolle (Baustoffklasse A, nicht brennbar nach DIN 4102, T1), abriebfest bis Luftgeschwindigkeiten von 20 m/s, oder geschlossenporiger Dämmstoff
- Entspricht den hygienischen Anforderungen von VDI 6022
- Höhenverstellbare Justierfüße, +40 mm, zum Ausgleich von Rohbautoleranzen
- Anschluss an die bauseitigen Außenluft- und Fortluftöffnungen der Fassade:
- Mit umlaufendem geschlossenporigem Dichtband auf der Geräterückseite, 10 mm stark
- Der Ansaug- und Ausblaswiderstand der bauseitigen Konstruktion sollte bei Nennvolumenstrom 20 Pa nicht überschreiten
- Abluftansaugung an der Geräteoberseite (unterhalb der Fensterbank)
- Einsatz von 2 energiesparenden EC-Radialventilatoren:
- Zu- und Abluftventilator eingestuft in Kategorie SFP 0 (< 300 W/(m³/s)) nach DIN EN 16798-3:2017-11
- Geeignet für 4 Drehzahlstufen:
- Ansteuerung über geräteinterne Einzelraumregelung
- Volumenstromstufenkorrektur durch Anpassung der Steuerspannung nachträglich möglich
- Technische Anforderungen der EU-Verordnung 1253/2014 für Nichtwohnungslüftungsanlagen:
- Erfüllt und verordnungsgemäß dokumentiert
- Motorische Absperrklappen in Außen- und Fortluftbereich:
- Stromlos geschlossen im inaktiven Zustand durch Energiespeicher
- Auf-Zu-Antrieb 230 V AC
- Ansteuerung über geräteinterne Einzelraumregelung
- Automatisches Umschalten in energetisch sinnvollen Sekundärluftbetrieb:
- Nur in Verbindung mit Luftqualitätssensor
- Vergleich der Sollwerte mit den z. B. internen am CO2-Sensor gemessenen Istwerten
- Bei ausreichend guter Raumluftqualität: Wechsel von Außenluft- zu Sekundärluftbetrieb
- Übergabestelle zum bauseitigen Gewerk Elektro:
- Kabel zum bauseitigen Anschluss (nicht Lieferumfang TROX)
- Kabel (L, N, PE) mit Aderendhülsen ca. 1 m aus dem Gerät herausgeführt
- Bauseitiges Gewerk Elektro: 1~ 230 V AC, 50 Hz, 3 x 1,5 mm2 (3 Adern)

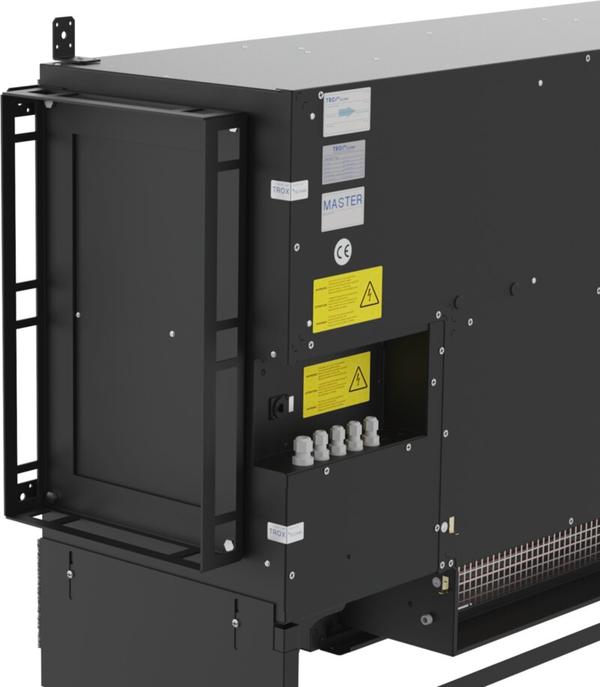

- Elektrische Komponenten im Gerät:
- Komplett verdrahtet mit Regelung FSL-CONTROL III
- Regelkomponenten im Gerät integriert
- Anschlussmöglichkeit für Buskommunikation (optional)
- Anschluss Raumbediengerät etc. nach Öffnung des Kundenbereichs der Regelung
- Übergabestelle zum bauseitigen Gewerk Messen/Steuern/ Regeln: Reihenklemmen Typ Wago 260
- Mastergerät:
- Optionale Integration in MBE/GA via RS485 (Modbus/BACnet)
- Master-Slave-Verbindung RS485
- Digitalausgänge DO
- Digitaleingänge DI
- Raumbediengerät zur Erfassung der Raumtemperatur
- Slavegerät:
- Master-Slave-Verbindung RS485
- Übergabestelle zum bauseitigen Gewerk Messen/Steuern/ Regeln: Netzwerkanschluss RJ45
- Optionale Integration in eine bauseitige MBE/GA via Ethernet (Modbus/BACnet)
- RJ45-Anschlussbuchse als Servicezugang zur Bedienoberfläche
- Bauseitige Brüstungsverkleidung:
- Muss Perforationen erhalten: für die Zulufteinbringung, zur Abluft- und Sekundärluftansaugung
- Darf auf der Gerätevorderseite Wartungsarbeiten sowie Gerätemontage und -demontage nicht einschränken
- Lichter Abstand Vorderkante Gerät zur Innenkante der Brüstungsverkleidung ca. 30 mm
- Geschlossenporige Dichtbänder zur Abdichtung und Anpassung an bauseitige Verkleidung nicht Lieferumfang TROX

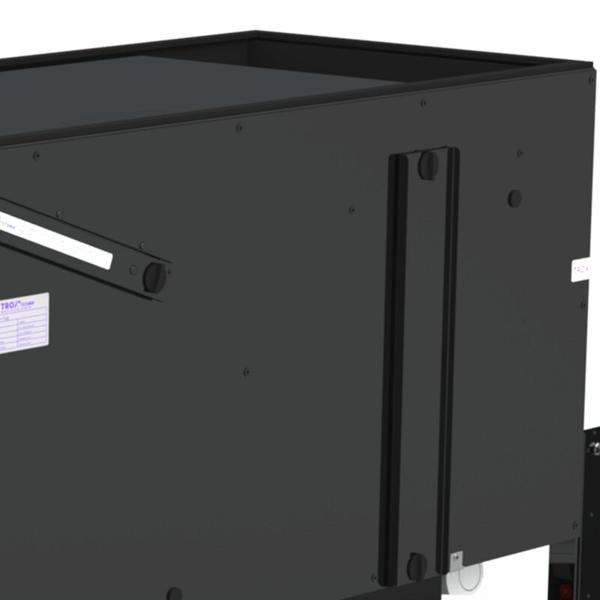

- Filterwechsel:
- Schneller Filterwechsel
- Werkzeugfreies Öffnen der Filterdeckel durch bedienerfreundliche Vierteldrehverschlüsse (nach Öffnung der bauseitigen Verkleidung)
- Zugänglichkeit von der bauseitigen Brüstungsverkleidung nicht einschränken
HVVariante hoher Volumenstrom und Rotationswärmerückgewinner
- Befestigungspunkte zur Montage:
- Im Gerät stehen 6 Einnietmuttern, jeweils 2 in den Seitenwänden und der Geräteoberseite, zur Befestigung der lose mitgelieferten L-Winkel (4 ×) zur Verfügung
- In den Eckpunkten wählen Sie bitte entweder die Befestigungspunkte auf der Geräteoberseite oder in den Seitenwänden
- Zusätzlich 4 Langlöcher in der Gehäuserückwand neben dem Wärmeübertrager
- An- und Abströmschalldämpfer:
- Zur maximalen Reduzierung der Schallleistungspegel bei gleichzeitiger Steigerung des Ventilatorwirkungsgrads
- Integrierter Kondensations-Rotations-Wärmerückgewinner
- Stetig geregelt
- Ansteuerung über geräteinterne Einzelraumregelung
- Hoher Wirkungsgrad: Rückwärmzahl > 75 %
- Feuchterückgewinnung im Winter bis zu 50 %
- Außenluftfilter als Mini-Pleat-Filter, Klasse ePM1 (Feinstaubfilter):
- Filterklasse nach ISO 16890: ISO ePM1 65 %
- Eurovent-zertifiziert
- Aus hochwertigem, nassfestem Glasfaserpapier
- In enge Falten gelegt
- Abstandshalter:
- Aus thermoplastischen Schmelzkleber
- Gleichmäßiger Abstand der Falten zueinander (4 mm)
- Rahmen aus feuchtigkeitsbeständigem Vlies mit Auszuglaschen
- Rahmen darf den Durchströmquerschnitt nicht verkleinern (Filtergröße = Durchströmquerschnitt)
- Filterfläche ≥ 3,30 m²
- Abluftfilter Klasse G3 (Grobstaubfilter) als Flachfiltermedium, Filterklasse nach ISO 16890: ISO Coarse 60 %
- Überwachung der Filterstandzeit durch integrierte Differenzdrucküberwachung
EH mit Elektroheizregister
- Elektroheizregister zur Lufterwärmung:
- Maximale Oberflächentemperatur 60 °C: Staubverschwelung wird sicher verhindert
- Inklusive Regelkreis, bestehend aus: Temperatursensor NTC 10 kΩ und Leistungssteller
- Zulufttemperatur maximal 25 °C
- Inklusive Sicherheitseinrichtungen:
- Mechanischer Sicherheitstemperaturbegrenzer: selbstständig zurückstellend
- Mechanischer Sicherheitstemperaturwächter: nicht selbstständig zurückstellend
,
16
Ausführung Elektroheizregister
- EH-16:
- Maximale Heizleistung 1650 W, stetig geregelt
- Zur Dimensionierung der Anschlussleitung: Anschlussleistung von 2400 VA berücksichtigen
- Elektrische Leistungsaufnahme des gesamten Gerätes bei Nennvolumenstrom 400 m³/h < 1755 W
,
KO
Nur mit Wärmeübertrager EH
,
Nenngröße
- Breite: ca. 2100 mm (ohne Befestigungswinkel)
- Höhe: ca. 740 mm (ohne Justierfußbereich, zusätzlich Abstand für Abluftansaugung)
- Tiefe: ca. 403 mm (inklusive Fassadenandichtung)
Mit FSL-CONTROL III:
- Einzelraumregler zur DIN-Schienen-Montage im Gerät oder in separatem Regelungsgehäuse
- Integrierte microSD-Karte als Flashspeichermedium
- Mindestens 2 GB Speicherplatz
- Speichert die Trenddaten
- Abrufbar über RJ45-Anschlussbuchse
- Für eine einfache Master-Slave-Kommunikation über Modbus RTU
- Anschluss von bis zu 10 Slavegeräten an ein Mastergerät
- Software:
- 3 Betriebsmodi: Aus, Automatik, Handbetrieb
- 3 Betriebsarten: Anwesend, Abwesend, Standby
- 4 Betriebsartenübersteuerungen: Boost, Klausur, Nachtlüftung, Lüfterzwangsschaltung
- Grundsätzliche Unterscheidung zwischen Raumtemperaturregelung durch Ansteuerung von Heiz-und Kühlventilen bzw. stetiger Bypassklappe oder Zulufttemperaturregelung für isothermen Lüftungsbetrieb
- Ganzjährige WRG-Nutzung
,
MA
Regelungsfunktion Master
- Softwarepaket speziell für dezentrale Lüftungsgeräte entwickelt
- Werkseitig ausgestattet
- Für Mastergeräte konfiguriert
- 42 digitale bzw. analoge Ein- und Ausgänge
- CO2-geführte Luftqualitätsregelung
- Alarmmeldungen: Typ A (Abschaltungen) und Typ B (Benachrichtigungen)
,
SL
Regelungsfunktion Slave
- Softwarepaket speziell für dezentrale Lüftungsgeräte entwickelt
- Werkseitig ausgestattet
- 28 digitale bzw. analoge Ein- und Ausgänge
,
T
Nur mit Regelungsfunktion MA
Real-Time-Clock (RTC/Echtzeituhr):
- Bestandteil des Master-Software-Pakets
- Ermöglicht ein einfaches Zeitprogramm
- 7 Tage mit jeweils 10 Schaltpunkten▪▪
- Automatische Sommer-/Winterzeitumschaltung
- Zeitliche Aktivierung der Nachtauskühlung
,
MT
Mit Modbus TCP
Modbus-TCP-Schnittstelle (Ethernet):
- FSL-CONTROL III bietet die Möglichkeit, via Modbus-TCP-Protokoll in eine bauseitige MBE/GA integriert zu werden
- Zur Visualisierung durch das X-TAIRMINAL notwendig
- Zusätzlich inklusive Webserver zur vereinfachten Konfiguration, Inbetriebnahme und Fernüberwachung des Gerätes
,
BI
Mit BACnet IP
BACnet-IP-Schnittstelle (Ethernet):
- FSL-CONTROL III bietet die Möglichkeit, via BACnet-IPProtokoll in eine bauseitige MBE/GA integriert zu werden
- Zusätzlich inklusive Webserver zur vereinfachten Konfiguration, Inbetriebnahme und Fernüberwachung des Gerätes
,
MR
Nur mit Regelungsfunktion MA
Mit Modbus RTU
Modbus-RTU-Schnittstelle (RS485):
- FSL-CONTROL III bietet die Möglichkeit, via Modbus RTU in eine bauseitige MBE/GA integriert zu werden
,
BM
Nur mit Regelungsfunktion MA
Mit BACnet MS/TP
BACnet-MS/TP-Schnittstelle (RS485):
- FSL-CONTROL III bietet die Möglichkeit, via BACnet MS/ TP in eine bauseitige MBE/GA integriert zu werden
Nur mit Regelungsfunktion MA
Luftqualitätsfühler
Mit CO2-Sensor:
- Bestandteil des Mastergerätes
- In der Abluftansaugung angeordneter Sensor zur Erfassung der Raumluftqualität und entsprechender Steuerung des Außenluftvolumenstroms
- Messung über einen NDIR-Sensor, der auf Infrarotbasis arbeitet und durch sein 2-Strahl-Messprinzip etwaige Verschmutzungen kompensiert
- Messbereich 0 – 2000 ppm
,
V
Nur mit Regelungsfunktion MA
Luftqualitätsfühler
- Erfassung einer breiten Palette von VOC-Emissionen, die mit dem CO2-Gehalt der Raumluft korrelieren
- TVOC mit Autokalibration
- Stoffe in der Raumluft, die erfasst werden: Alkohole, Aldehyde, aliphatische Kohlenwasserstoffe, Amine, aromatische Kohlenwasserstoffe, CO, CH4, Flüssiggas, Ketone, organische Säuren
- Erfassungsbereich: 0 – 2000 ppm, VOC- und CO2-Äquivalent
- Selbsttest und automatische Nullpunktkorrektur
Mit Zulufttemperaturfühler
- Zulufttemperaturfühler mit NTC-Thermistor als Fühlerelement
- Widerstand 10 kΩ bei 25 °C
- Messbereich -35 – 105 °C
- Besonders schnelle Reaktionszeit durch gelochte Messspitze
,
A
Mit Außenlufttemperaturfühler (nur mit Regelungsfunktion MA)
- Außenlufttemperaturfühler mit NTC-Thermistor als Fühlerelement
- Widerstand 10 kΩ bei 25 °C
- Messbereich -35 – 105 °C
- Abluftfilter: Filtermatte
- Außenluftfilter: Mini-Pleat-Filter
| SA-B | – | HV | – | EH | – | 16 | – | KO | / | 2100 × 740 × 403 | / | C3 | – | MA | – | T | / | MT | / | C | / | Z | / | A |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
| 1 | | 2 | | 3 | | 4 | | 5 | | 6 | | 7 | | 8 | | 9 | | 10 | | 11 | | 12 | | 13 |
1 Serie
SA-B horizontales dezentrales Brüstungslüftungsgerät X-CUBE/ SCHOOLAIR-B
2 Variante
HV hoher Volumenstrom und Rotationswärmerückgewinner
3 Wärmeübertrager
EH mit Elektroheizregister
4 Wärmeübertragerausführung
16 1650 W
5 Ausführung
KO ohne Kondensatablauf
6 Nenngröße [mm]
Breite × Höhe × Tiefe
2100 × 740 × 403
7 Regelung
OR ohne Regelung
C3 mit FSL-CONTROL III
8 Regelungsfunktion
MA Master
SL Slave
9 Echtzeituhr
Nur mit Regelungsfunktion MA
Keine Eintragung: ohne Echtzeituhr
T mit Echtzeituhr
10 Schnittstelle
Keine Eintragung: ohne Schnittstelle
MT mit Modbus TCP
MR mit Modbus RTU (nur mit Regelungsfunktion MA)
BI mit BACnet IP
BM mit BACnet MS/TP (nur mit Regelungsfunktion MA)
11 Luftqualitätsfühler
Nur mit Regelungsfunktion MA
Keine Eintragung: ohne Luftqualitätsfühler
C mit CO2-Sensor
V mit VOC-Sensor
12 Zulufttemperaturfühler
Z mit Zulufttemperaturfühler
13 Außenlufttemperaturfühler
Nur mit Regelungsfunktion MA
Keine Eintragung: ohne Außentemperaturfühler
A mit Außentemperaturfühler
Bestellbeispiel: SA-B-HV-EH-16-KO/2100×740×403/0/C3-MA-T/MR/C/Z/A
| Serie | SA-B | horizontales dezentrales Brüstungslüftungsgerät X-CUBE/SCHOOLAIR-B |
| Variante | HV | hoher Volumenstrom und Rotationswärmerückgewinner |
| Wärmeübertrager | EH | mit Elektroheizregister |
| Wärmeübertragerausführung | 16 | 1650 W |
| Ausführung | KO | ohne Kondensatablauf |
| Nenngröße [mm] | 2100×740×403 | Breite 2100, Höhe 740, Tiefe 403 |
| Regelung | C3 | mit FSL-CONTROL III |
| Regelungsfunktion | MA | Master |
| Echtzeituhr | T | mit Echtzeituhr |
| Schnittstelle | MR | mit Modbus RTU |
| Luftqualitätsfühler | C | mit CO2-Sensor |
| Zulufttemperaturfühler | Z | mit Zulufttemperaturfühler |
| Außenlufttemperaturfühler | A | mit Außenlufttemperaturfühler |
