SPL

SPLITTER ZUR ERWEITERUNG DER ANSCHLÜSSE T2 – T4 VON FAM-E FÜR TROX OX SYSTEMPLATTFORM

Direkter Anschluss von TROX Komponenten mit RJ12- Steckern (Bestellbezeichnung TROX: J6) oder mit offenen Kabelenden
Versorgungsspannung der angeschlossenen Komponenten erfolgt über den Splitter: keine gesonderte Verdrahtung notwendig
RJ12-Stecker von außen steckbar ohne Öffnen des Gehäuses
24-V-Variante: bezieht die Versorgungsspannung über den Controller FAM-E
230-V-Variante zum Anschluss an das Versorgungsnetz 1~ 230 V AC, 50 Hz
230-V-Variante: Versorgungsspannung aller angeschlossen Komponenten erfolgt über ein integriertes Netzteil

Allgemeine Informationen

Anwendung

Splitter zur Erweiterung der kommunikativen Anschlüsse Terminal 2 – Terminal 4 (T2 – T4) des Field Application Moduls FAM-E
Bestandteil der TROX Oₓ Systemplattform
Anschluss von bis zu 6 Komponenten an einen Splitter
Verbindung mit einem Standard-Patchkabel zum Controller FAM-E
Aufteilung der kommunikativen Ausgänge des Controllers FAM-E: 4 × RJ12-Anschlussbuchse und 2 × Schraubklemmenanschluss
2 Varianten mit unterschiedlichen Versorgungsspannungen erhältlich: 24 V DC und 1~ 230 V AC, 50 Hz

Varianten

SPL-24: Versorgungsspannung 24 V DC
Die Versorgung der Variante mit 24 V DC und der dort angeschlossenen Komponenten erfolgt über den Controller FAM-E (Maximalleistung von 25 W)

SPL-230: Versorgungsspannung 1~ 230 V AC, 50 Hz

Mit zusätzlichem Netzteil zur Versorgung der Komponenten und des Controllers FAM-E mit 24 V DC
Dauerleistung 30 W
Kurzzeitige Spitzenleistung 60 W

Erhältiche Einbauvarianten SPL-24 und SPL-230:

SPL TUH, im TROX UNIVERSAL Gehäuse

Bauteile und Eigenschaften

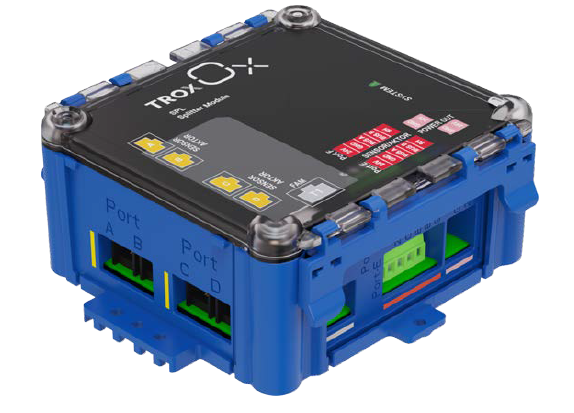

SPL TUH
Kunststoffgehäuse zum Anbau an den Kanal oder zur Wandmontage
Abnehmbarer Deckel für einfache Zugänglichkeit zu innenliegenden Anschlüssen und Bauteilen
Transparenter Deckel: direkte Sichtbarkeit der Status-LEDs im Gehäuse für eine schnelle, einfache visuelle Diagnose

Allgemeine Eigenschaften

1 × RJ45-Anschlussbuchse zur Verbindung des Splitters mit Modul FAM-E von außen steckbar
Kommunikation und Versorgungsspannung über ein Kabel (nur bei 24-V-Variante)
4 × RJ12-Anschlussbuchse, von außen steckbar, zur Erweiterung der Kommunikationsanschlüsse T2 – T4 des

Moduls FAM-E:

Zum Anschluss von TROX Aktoren und Sensoren mit TROX xxx Schnittstelle inklusive Plug-and-play- Erkennung und Versorgungsspannung der angeschlossenen Komponenten (xxx Markenname für unsere RS485-Schnittstelle)
TROX zertifizierte Komponenten von außen steckbar
2 × Schraubklemmen zur Erweiterung der Kommunikationsanschlüsse T2 – T4 des Moduls FAM-E
Zum Anschluss von TROX Aktoren und Sensoren mit offenen Kabelenden und mit TROX xxx Schnittstelle inklusive Plug-and-play-Erkennung und Versorgungsspannung der angeschlossenen Komponenten

230-V-Variante zusätzlich:

Netzteil mit 60 W Spitzenleistung liefert Versorgungsspannung 24 V DC für die am Splitter angeschlossenen Komponenten
1 × Spannungsanschluss 1~ 230 V AC, 50 Hz, über Steckverbindung WAGO Typ 770 von außen steckbar
2 × Schraubklemmen Spannungsausgang 24 V DC zur Versorgungsspannung von weiteren TROX Oₓ Systemkomponenten wie FAM-E oder CM

Ergänzende Produkte

Aktoren
Sensoren
VVS-Regler

Weitere Informationen über zugelassene Komponenten TROX Ox

Konstruktionsmerkmale

Einfacher Anschluss der Komponenten durch RJ12- Stecker ohne Öffnen des Gehäuses von außen anschließbar
Schraubklemmenanschlüsse innenliegend

Materialien und Oberflächen

Gehäuse aus Kunststoff ABS UL-V0
Gehäuse blau (RAL 5002)/Deckel farblos, transparent

Technische Information

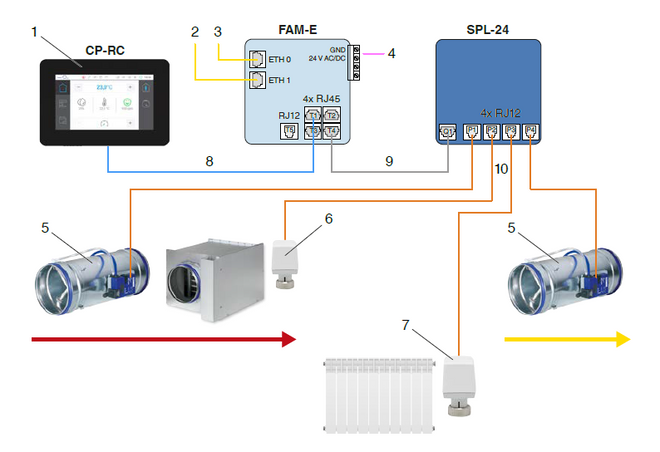

Anschlussschema, Beispiel Einzelraumregelung

1 CP-RC (inklusive Raumtemperatursensor)

2 RJ45-Anschlussbuchse für Ethernet-Verbindung zum System Controller/Switch

3 RJ45-Anschlussbuchse für Ethernet-Verbindung zum nachfolgenden Raum, maximal 5 Räume in Daisy-Chain-Verdrahtung

4 Versorgungsspannung 24 V AC/DC bauseitig

5 VVS-Regler (z. B. TVE-… – XMO-J6)

6 Kühlventilantrieb (z. B. X-VALVE-MOD-KP-MD15Q-J6)

7 Heizventilantrieb (z. B. X-VALVE-MOD-KP-MD15Q-J6)

8 Verbindungsleitung CP-RC zu FAM-E, maximale Kabellänge 40 m (5-m-Patchkabel im Lieferumfang enthalten)

9 Verbindungsleitung FAM-E zum Splitter, maximale Kabellänge 30 m

10 Verbindungsleitung 6P6C zwischen Sensoren, Aktoren und Splitter, maximale Kabellänge 30 m

Der Splitter SPL ist Bestandteil der Plattform TROX Oₓ und erweitert die Ausgänge T2 – 4 des Controllers FAM-E. Er ermöglicht den direkten Anschluss von Komponenten, die von TROX für das System zertifiziert wurden. Hierzu zählen:

4 Sensoren, Aktoren oder VVS-Regler mit RJ12-Anschluss (Bestellbezeichnung TROX: J6) – z. B. die TROX TVERegelkomponente XM0-J6. Als Verbindungsleitung dienen 6P6C-Kabel mit aufgecrimpten RJ12-Steckern. Maximale Leitungslänge: 30 m. Die Ausgänge versorgen die angeschlossenen Komponenten mit Spannung Sensoren, Aktoren und VVS-Regler mit offenen Kabelenden. Hierfür stehen 2 Schraubklemmenanschlüsse zur Verfügung. Der maximale Kabelquerschnitt an den Schraubklemmen beträgt 1,5 mm². Maximale Leitungslänge: 30 m

Der Splitter ist in 2 verschiedenen Anschlussvarianten erhältlich.

SPL-24: Versorgungsspannung 24 V DC, versorgt durch FAM-E
SPL-230: Versorgungsspannung 1~ 230 V AC, 50 Hz

Die 24-V-Variante bezieht die Versorgungsspannung über einen der Kommunikationsausgänge T2 – T4 vom Controller FAM-E. Die 24-V-Variante stellt für die angeschlossenen Komponenten eine maximale Leistung von 25 W zur Verfügung.

Die 230-V-Variante hat ein integriertes Netzteil mit einer Leistung von 60 VA. Über die 6 Anschlusspunkte liefert das Netzteil eine Versorgungsspannung von 24 V DC an angeschlossene Geräte.

Die 230-Variante stellt über 2 weitere Klemmen eine Versorgungsspannung für Feldgeräte wie FAM-E oder CM zur

Verfügung:

Dauerleistung 30 W
Kurzzeitige Spitzenleistung 60 W

Technische Daten 24-V-Variante

Versorgungsspannung	24 V DC durch FAM-E
Spannungsbereich	±10 % von Versorgungsspannung
Anschlussleistung	25 W von FAM-E
Schutzklasse	III (Schutzkleinspannung)
Betriebstemperatur	10 – 40 °C
Lagerungstemperatur	-10 – +70 °C
Schutzart	IP 20
Umgebungsfeuchte	90 % rel., nicht kondensierend
Abmessung	TUH: 141,8 × 159 × 64,3 mm
Gewicht	TUH: 329 g
CE-Konformität	EMV-Richtlinie 2014/30/ ROHS 2011/65/EU
Umgebungsluftdruck	795 – 2000 hPa

Technische Daten 230-V-Variante

Versorgungsspannung	1~ 230 V AC, 50 Hz
Spannungsbereich	±10 % von Versorgungsspannung
Anschlussleistung	66 VA
Dauerleistung	30 W
Kurzzeitige Spitzenleistung	60 W
Schutzklasse	II (Schutzisolierung)
Betriebstemperatur	10 – 40 °C
Lagerungstemperatur	-10 – +70 °C
Schutzart	IP 20
Umgebungsfeuchte	90 % rel., nicht kondensierend
Abmessung	TUH: 141,8 × 159 × 64,3 mm
Gewicht	TUH: 484 g
CE-Konformität	EMV-Richtlinie 2014/30/ ROHS 2011/65/EU / Niederspannungsrichtline 2014/35/EU
Umgebungsluftdruck	795 – 2000 hPa

SPL	–	24	/	TUH	/	RO
\|		\|		\|		\|
1		2		3		4

1 Serie
SPL Splitter

2 Versorgungsspannung
24 Versorgungsspannung 24 V DC
230 Versorgungsspannung 230 V AC

3 Einbauvariante
TUH TROX Universalgehäuse

4 Anwendung
RO Raumregelung
