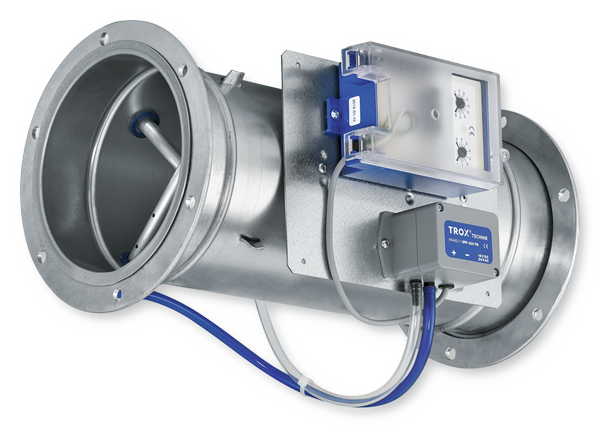

Serie VMR mit Anbaugruppe BTD

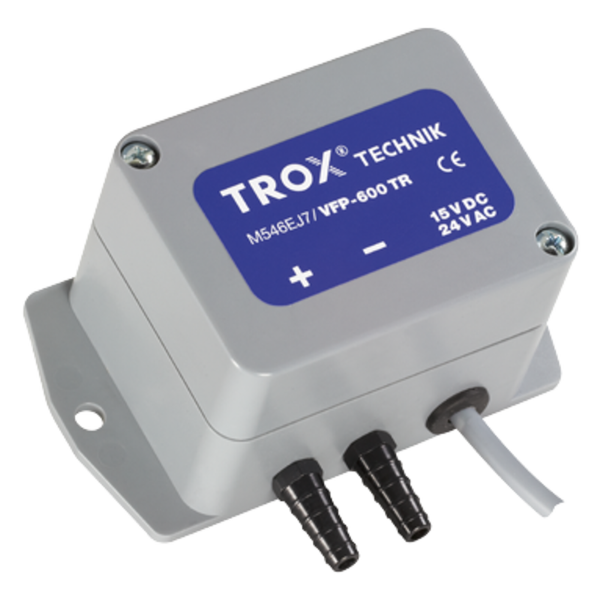

Serie VMR mit Anbaugruppe XTD

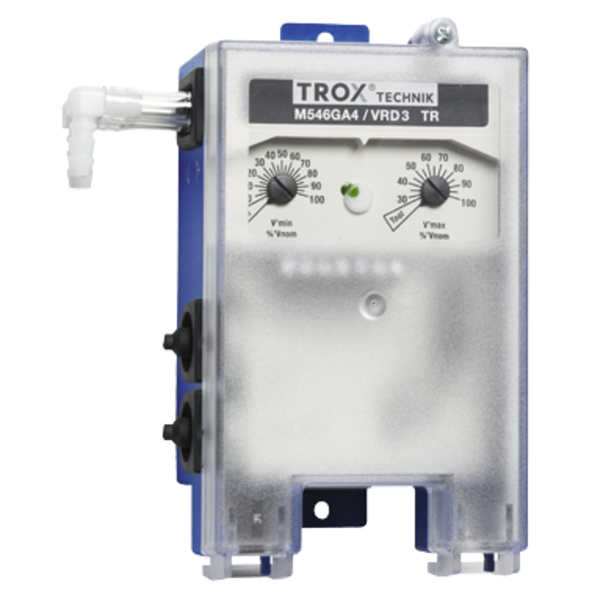

Serie VMR mit Anbaugruppe ELAB TCU3

Geprüft nach VDI 6022

Produktbild VMR
Online erhältlich - jetzt konfigurieren

VMR

Zur Volumenstrommessung in Luftleitungen

Runde Volumenstrommesseinrichtung zur Erfassung oder Überwachung des Volumenstroms

  • Manuelle Luftstrommessung
  • Permanente Luftstrommessung
  • Messwerterfassung für Folgeregler oder Luft­-Management-­System  LABCONTROL
  • Optionaler Wirkdrucktransmitter zur automatischen Messwerterfassung werkseitig montiert, verschlaucht und verdrahtet
  • Gehäuse­-Leckluftstrom nach EN 15727, Klasse C


Optionale Ausstattung und Zubehör

  • Beidseitig mit Flansch

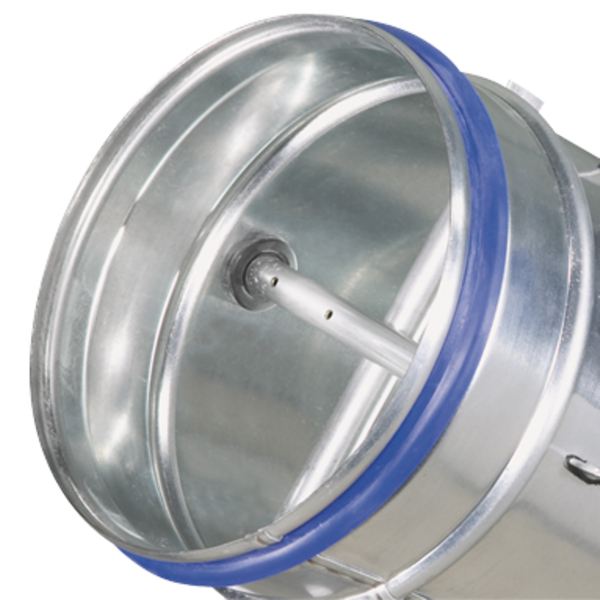

  • Lippendichtung
  • Dynamische oder statische Wirkdrucktransmitter
Aktualisiere Bestellschlüssel
Speichere Konfiguration
Ihr Preis wird berechnet
Konfigurieren Sie sich Ihr individuelles Produkt – Schritt für Schritt
    Erzeuge Report
    • Technische Auslegung
    Aktualisiere technische Daten
    • Medien
    Bestellschlüssel:
    Ausschreibungstext:
    Aktualisiere Auschreibungstext
    Vollständigen Text anzeigen Vollständigen Text verbergen
    Initialisiere Bestellschlüssel

    Allgemeine Informationen

    Anwendung

    • Runde Volumenstrom­messeinrichtungen zur manuellen oder automatischen Messung von Volumenströmen
    • Vereinfachung von Inbetriebnahme, Abnahme und Wartung
    • Optional mit dynamischem Wirkdrucktransmitter für Anlagen mit sauberer Luft
    • Optional mit statischem Wirkdrucktransmitter für Anlagen mit verschmutzter Luft


    Besondere Merkmale

    • Aufgrund geringer Druckdifferenzen zur dauerhaften Installation geeignet
    • Hohe Messgenauigkeit der Volumenströme (auch bei Bogenanschluss mit R = 1D)


    Nenngrößen

    • 100, 125, 160, 200, 250, 315, 400 mm


    Varianten

    • VMR: Volumenstrom­messeinrichtung
    • VMR-­FL: Volumenstrommesseinrichtung beidseitig mit Flansch


    Ausführung

    • Verzinktes Stahlblech
    • P1: Oberfläche pulverbeschichtet, silbergrau (RAL 7001)
    • A2: Edelstahl


    Bauteile und Eigenschaften

    • Inbetriebnahmebereites Gerät, bestehend aus den mechanischen Bauteilen und optionalen Wirkdrucktransmittern
    • Mittelwert bildender Differenzdrucksensor zur Luftstrommessung
    • Optionale Wirkdrucktransmitter werkseitig montiert und verschlaucht
    • Hohe Messgenauigkeit der Volumenströme (auch bei Bogenanschluss mit R = 1D)


    Anbauteile

    • Dynamischer Wirkdrucktransmitter (BTD, XTD)
    • Statischer Wirkdrucktransmitter (BTS, XTS)
    • LABCONTROL: Komponenten für Luft­-Management­-Systeme (ELAB)


    Zubehör

    • G2: beidseitig mit Gegenflansch
    • D2: beidseitig mit Doppellippendichtung (werkseitig aufgebracht)


    Konstruktionsmerkmale

    • Rundes Gehäuse
    • Rohrstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180
    • Rohrstutzen mit Einlegesicke für Dichtung
    • TVR-FL: Flansche nach EN 12220


    Materialien und Oberflächen

    Ausführung verzinktes Stahlblech

    • Gehäuse aus verzinktem Stahlblech
    • Sensorrohre aus Aluminium


    Ausführung Pulverbeschichtung (P1)

    • Gehäuse aus verzinktem Stahlblech mit Pulverbeschichtung
    • Sensorrohre aus Aluminium mit Pulverbeschichtung



    Ausführung Edelstahl (A2)

    • Gehäuse aus Edelstahl 1.4301
    • Sensorrohre aus Aluminium mit Pulverbeschichtung


    Normen und Richtlinien

    Erfüllt die Hygieneanforderungen nach

    • EN 16798, Teil 3
    • VDI 6022, Blatt 1
    • DIN 1946, Teil 4
    • Weitere Normen, Richtlinien gemäß Hygienezertifikat


    Gehäuse-Leckluftstrom

    • EN 1751, Klasse C


    Instandhaltung

    • Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

    Technische Information

    Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

    • FUNKTION
    • TECHNISCHE DATEN
    • SCHNELLAUSLEGUNG
    • AUSSCHREIBUNGSTEXT
    • BESTELLSCHLÜSSEL
    VMR mit Anbaugruppe XTS VMR-XTS_gc_01ai.png

    1: Wirkdrucksensor
    2: Messumfomer
    3: Gehäuse

    Zur Messung des Volumenstroms enthält die Volumenstrommesseinrichtung einen Wirkdrucksensor. Der an diesem Sensor abgreifbare Wirkdruck kann manuell gemessen und ausgewertet oder von einem Messumformer (Wirkdrucktransmitter) in ein elektrisches Signal umgeformt werden.

    Nenngrößen100 – 400 mm
    Volumenstrombereich

    34 – 6279 m³/h bzw. 10 – 1744 l/s

    maximal zulässige Druckdifferenz

    1000 Pa

    Wirkdruckbereich

    ca. 2 Pa – 260 Pa *

    Messgenauigkeit

    5 – 16 %

    Betriebstemperatur10 – 50 °C

    * 260 Pa vom Nennvolumenstrom

    Die Schnellauslegung gibt einen guten Überblick über die Volumenstrommessbereiche, Druckverluste, Messgenauigkeiten und die C-Werte der einzelnen Nenngrößen. Berechnung der Volumenströme aus den gemessenen Wirkdrücken bei Ausführung ohne Anbauteile siehe in Abschnitt „Produktdetails“.

    Volumenstrombereiche und Mindestdruckdifferenzen
    Anbauteil: ohne, XTD, BTD

    NGqv [l/s]qv [m³/h]C-Wert [l/s]C-Wert [m³/h]Δqv [±%]
    10010346,122,016
    100983546,122,06
    125165510,035,916
    12516057810,035,96
    160258816,057,616
    16025792816,057,66
    2004014326,193,816
    200420151226,193,86
    2506021639,5142,216
    250636229239,5142,26
    31510035965,6236,216
    3151057380765,6236,26
    400165591108,2389,516
    40017446279108,18389,55

    Hinweis: C-Werte für eine Luftdichte von 1,2 kg/m³ bei 20 °C


    Volumenstrombereiche und Mindestdruckdifferenzen
    Anbauteil: XTS, BTS, ELAB

    NGqv [l/s]qv [m³/h]C-Wert [l/s]C-Wert [m³/h]Δqv [±%]
    10014506,122,014
    100983546,122,06
    12523819,935,913
    1251605789,935,96
    1603612916,057,614
    16025792816,057,66
    2005921026,193,813
    200420151226,193,86
    2508931839,5142,214
    250636229239,5142,26
    31514752965,6236,213
    3151057380765,6236,26
    400242871108,2389,513
    40017446279108,2389,55

    Hinweis: C-Werte für eine Luftdichte von 1,2 kg/m³ bei 20 °C

    Ausschreibungstext

    Volumenstrommesseinrichtung in runder Bauform zur Messung von Volumenströmen in RLT-Anlagen, in 7 Nenngrößen. Zur manuellen Bestimmung von Volumenströmen oder zur permanenten Überwachung des Istwertsignals. Inbetriebnahmebereites Gerät, bestehend aus dem Gehäuse mit dem Mittelwert bildenden Differenzdrucksensor. Wirkdrucksensor mit 3 mm Messbohrungen, dadurch unempfindlich gegen Verschmutzung.

    Besondere Merkmale

    • Aufgrund geringer Druckdifferenzen zur dauerhaften Installation geeignet
    • Hohe Messgenauigkeit der Volumenströme (auch bei Bogenanschluss mit R = 1D)


    Materialien und Oberflächen

    Ausführung verzinktes Stahlblech

    • Gehäuse aus verzinktem Stahlblech
    • Sensorrohre aus Aluminium


    P1: Ausführung Pulverbeschichtung (P1)

    • Gehäuse aus verzinktem Stahlblech, Oberfläche pulverbeschichtet, silber (RAL 7001)
    • Sensorrohe aus Aluminium mit Pulverbeschichtung


    A2: Ausführung Edelstahl (A2)

    • Gehäuse aus Edelstahl 1.4301
    • Sensorrohe aus Aluminium mit Pulverbeschichtung


    Anschlussausführung

    Rohrstutzen mit Einlegesicke für Lippendichtung,
    passend für Luftleitungen nach EN 1506 oder EN 13180

    • FL: Flansch beidseitig nach EN 12220


    Technische Daten

    • Nenngrößen: 100 – 400 mm
    • Volumenstrombereich: 34 – 6279 m³/h oder 10 – 1744 l/s
    • Wirkdruckbereich: ca. 2 – 260 Pa
    • Messgenauigkeit: 5 – 16 %
    • Betriebstemperatur: 10 – 50 °C
    • Gehäuse-Leckluftstrom nach EN 1751, Klasse C

    VMR –P1 – FL / 160 / G2 / BTD / 0
    |||||||
    1234567
    1 Serie
    VMR Volumenstrommesseinrichtung, rund

    2 Material
    Keine Eintragung: verzinktes Stahlblech
    P1 Oberfläche pulverbeschichtet RAL 7001, silbergrau
    A2 Edelstahlausführung

    3 Flansch
    Keine Eintragung: ohne
    FL Flansch beidseitig

    4 Nenngröße [mm]
    100
    125
    160
    200
    250
    315
    400

    5 Zubehör
    Keine Eintragung: ohne
    D2 Lippendichtung beidseitig
    G2 Gegenflansch beidseitig

    6 Anbauteile (Wirkdrucktransmitter)
    Keine Eintragung: ohne
    XTD dynamischer Wirkdrucktransmitter, analog, Display
    BTD dynamischer Wirkdrucktransmitter, analog, und MP-Bus, Modbus RTU, BACnet MS/TP
    XTS statischer Wirkdrucktransmitter, analog, Display
    BTS statischer Wirkdrucktransmitter, analog, und MP-Bus, Modbus RTU, BACnet MS/TP

    7 Signalspannungsbereich
    Nur bei gewähltem Anbauteil erforderlich
    Für das Istwertsignal
    0 0 – 10 V DC
    2 2 – 10 V DC


    Bestellbeispiel 1: VMR-P1-FL/315/G2/XTS/0

    Materialpulverbeschichtet RAL 7001, silbergrau
    LuftleitungsanschlussFlansch beidseitig
    Nenngröße315 mm
    ZubehörGegegenflansch beidseitig
    Anbauteile (Wirkdrucktransmitter)statischer Wirkdrucktransmitter mit Display
    Istwertsignal0 – 10 V DC


    Bestellbeispiel 2: VMR/160/BTD/2

    LuftleitungsanschlussRohrstutzen
    Nenngröße160 mm
    ZubehörGegegenflansch beidseitig
    Anbauteile (Wirkdrucktransmitter)dynamischer Wirkdrucktransmitter mit Busschnittstelle
    Istwertsignal

    2 – 10 V DC




    VMR–P1–FL/160/G2/ELAB/EC–E0/UMZ
    | | | | | | | | |
    1 2 3 4 5 6 7 8 9

    1 Serie

    VMR Volumenstrommesseinrichtung, rund

    2 Material
    Keine Eintragung: verzinktes Stahlblech
    P1 Oberfläche pulverbeschichtet RAL 7001, silbergrau (RAL 7001)
    A2 Edelstahlausführung

    3 Flansch
    Keine Eintragung: ohne
    FL Flansch beidseitig

    4 Nenngröße [mm]
    100
    125
    160
    200
    250
    315
    400

    5 Zubehör
    Keine Eintragung: ohne
    D2 Lippendichtung beidseitig
    G2 Gegenflansch beidseitig

    6 Anbauteile (Wirkdrucktransmitter)
    ELAB EASYLAB TCU3

    7 Gerätefunktion
    SC Erfassung Zuluft
    EC Erfassung Abluft

    8 Spannungsbereich Istwertsignal
    E0 Spannungssignal 0 – 10 V DC
    E2 Spannungssignal 2 – 10 V DC

    9 Erweiterungen der Anbaugruppe
    Option 1: Stromversorgung
    Keine Eintragung: 24 V AC
    T EM-TRF für 230 V AC
    U EM-TRF-USV für 230 V AC, bietet unterbrechungsfreie Stromversorgung

    Option 2: Kommunikationsschnittstelle
    Keine Eintragung: ohne
    B EM-BAC-MOD-01 für BACnet MS/TP
    M EM-BAC-MOD-01 für Modbus RTU
    I EM-IP für BACnet IP, Modbus IP und Webserver
    R EM-IP mit Echtzeituhr

    Option 3: automatischer Nullpunktabgleich
    Keine Eintragung: ohne
    Z EM-AUTOZERO Magnetventil für automatischen Nullpunktabgleich


    Bestellbeispiel 1: VMR-P1-FL/200/ELAB/EC/E2/TZ

    Materialpulverbeschichtet RAL 7001, silbergrau
    Nenngröße200 mm
    Anbauteile EASYLAB TCU3
    GerätefunktionErfassung Abluft
    externe VolumenstromvorgabeSpannungssignal 2 – 10 V DC
    Erweiterungsmodulmit Erweiterungsmodul EM-TRF, Trafo für 230 V AC Versorgung mit Erweiterungsmodul EM-AUTOZERO, Magnetventil für automatischen Nullpunktabgleich



    Varianten, Produktdetails, Ergänzende Produktinformation

    • VARIANTEN
    • ABMESSUNGEN
    • PRODUKTDETAILS
    • ERGÄNZENDE PRODUKTINFORMATION
    Volumenstrommesseinrichtung VMR

    Rohrstutzen zum Anschluss der Luftleitungen

    VMR:

    • Rohrstutzen zum Anschluss der Luftleitungen


    VMR-FL:

    • Beidseitig mit Flansch zum lösbaren Anschluss der Luftleitungen
    VMR

    Abmessungen/Gewichte für VMR (Standard)

    NG∅Dkg
    100990,8
    1251241
    1601591,2
    2001991,6
    2502491,9
    3153142,4
    4003993,1

    Hinweis: Gewichtsangabe nur für VMR ohne Anbauteil.

    Eventuell zusätzliche Gewichte durch optionale Wirkdrucktransmitter (Anbauteile BTD, XTD, BTS, XTS, ELAB) je nach Ausführung beachten.


    Abmessungen/Gewichte für VMR-FL

    NG∅D∅D₁∅D₂Tnkg
    10099132152441,2
    125124157177441,5
    160159192212462,1
    200199233253462,7
    250249283303463,3
    315314352378484,5
    400399438464485,7

    Hinweis: Gewichtsangabe nur für VMR-FL ohne Anbauteil.

    Eventuell zusätzliche Gewichte durch optionale Wirkdrucktransmitter (Anbauteile BTD, XTD, BTS, XTS, ELAB) je nach Ausführung beachten. Toleranz für Baulänge 380 ±5 mm.

    Volumenstromberechnung für eine Luftdichte von 1,2 kg/m³
    VMR_gc_07ai.ai.link
    VMR_gc_06ai.ai.link

    Berechnungsgrundlagen

    • Grundlage für die Berechnung des Volumenstroms ist der gemessene Wirkdruck
    • Wirkdruckmessung mit einem elektronischen Manometer oder einem Schrägrohrmanometer
    • Luftdichte ρ = 1,2 kg/m3


    Vorgaben

    • VMR/160
    • Δpw = 100 Pa (abgelesener Wirkdruck vom Manometer)
    • Volumenstrom qv in m³/h


    Gerätedaten

    • C-Wert aus Tabelle: C = 58 m3/h (16,11 l/s)


    Einbau und Inbetriebnahme

    • Einbaulage bei ELAB gemäß Geräteaufkleber beachten
    • Einbaulage bei Anbauteil XTD/XTS und BTD/BTS beliebig


    Anströmbedingungen

    Die Volumenstromgenauigkeit Δqv gilt für gerade Anströmung. Formstücke wie Bögen, Abzweige oder Querschnittsveränderungen verursachen Turbulenzen, die die Messung beeinflussen können. Bei Ausführung von Luftleitungsanschlüssen, wie z. B. dem Abzweig von einer Hauptleitung, ist die EN 1505 zu beachten. Für manche Einbausituationen sind gerade Anströmlängen erforderlich.

    Optionale Anbauteile für Wirkdrucktransmitter

    AnbauteilSchnittstelleWirkdrucktransmitterFabrikat
    Wirkdrucktransmitter, dynamisch
    XTD0 – 10 V oder 2 – 10 Vintegriert①
    BTD0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TPintegriert②
    Wirkdrucktransmitter, statisch
    XTS0 – 10 V oder 2 – 10 Vintegriert①
    BTS0 – 10 V oder 2 – 10 V oder MP-Bus oder Modbus RTU oder BACnet MS/TPintegriert②
    ELAB

    TROX Plug&Play Kommunikationssystem und 0 – 10 V oder 2 – 10 V oder mit optionalem Zubehör: Modbus, BACnet, Webserver

    		integriert③

    ① TROX/Gruner, ② TROX/Belimo, ③ TROX










    Platzbedarf

    • PLATZBEDARF
    Zugänglichkeit der Anbauteile

    Schematische Darstellung erforderlicher Bauräume

    Platzbedarf für Inbetriebnahme und Instandhaltung

    Zur Inbetriebnahme und Instandhaltung ausreichenden Bauraum im Bereich der Anbauteile freihalten. Gegebenenfalls sind Revisionsöffnungen in ausreichender Größe erforderlich, so dass die Anbauteile leicht zugänglich sind.

    Die gewählten Produktdarstellungen geben keinen Hinweis auf mögliche Einbausituationen. Einige Anbauteile erfordern eine bestimmte Einbaulage, die auf einem Einbaulagenaufkleber am Produkt gekennzeichnet ist.

    Platzbedarf

    Anbauteil①②③

    Wirkdrucktransmitter: XTD, XTS

    		250200250

    Wirkdrucktransmitter: BTD, BTS

    		520250250

    Wirkdrucktransmitter: ELAB

    		550350400


    Downloads

    Produktinfos

    • Produktdatenblatt Serie VMR

      VMR_PD_2021_09_16_DE_de Produktdatenblatt 840 KB pdf

    • Produktdatenblatt Transmitter XTS

      XTS_PD_2021_07_08_DE_de Produktdatenblatt  690 KB pdf

    • Produktdatenblatt Transmitter BTD

      BTD_PD_2021_07_13_DE_de Produktdatenblatt  670 KB pdf

    • Produktdatenblatt Transmitter BTS

      BTS_PD_2021_07_13_DE_de Produktdatenblatt  660 KB pdf

    • Produktdatenblatt Transmitter XTD

      XTD_PD_2021_07_08_DE_de Produktdatenblatt 650 KB pdf

    Zertifikate

    • Hygiene-Konformitätserklärung VMR

      VMR_HC_2024_05_DE_de Hygienezertifikat 1,8 MB pdf

    • Nicht-CE-Herstellererklärung VMR

      VMR_MDnotCE_2022_01_26_14_45_03_DE_de Herstellererklärung 1,7 MB pdf

    • Stellungnahme CE-Kennzeichnung

      Sonstiges Zertifikat 130 KB pdf

    • Zertifikat über statistische Leckageprüfungen

      LC_v1_2024_10_DE_de Leckageprüfungen 660 KB pdf

    Betriebsanleitungen

    • Montage- und Betriebsanleitung VMR

      VMR_IOM_CD10028_V2_2024_01_DE_de Betriebsanleitung 1,5 MB pdf

    Passende Ersatzteile für VMR

    TROX Services

    production {"x-frame-options"=>"SAMEORIGIN", "x-xss-protection"=>"1; mode=block", "x-content-type-options"=>"nosniff", "x-download-options"=>"noopen", "x-permitted-cross-domain-policies"=>"none", "referrer-policy"=>"strict-origin-when-cross-origin", "strict-transport-security"=>"max-age=31536000; includeSubDomains", "content-type"=>"text/html; charset=utf-8"}

    Seite teilen

    Diese Seite weiterempfehlen

    Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen dank für Ihre Nachricht!

    Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

    Kontakt

    Wir sind für Sie da

    Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Ihre Nachricht
    Ihre Nachricht an

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen Dank für Ihre Nachricht!

    Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
    Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
    Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Kontakt

    Wir sind für Sie da

    Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Anhang (max. 10MB)
    Ihre Nachricht
    Ihre Nachricht an

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen Dank für Ihre Nachricht!

    Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
    Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
    Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    TROX Logo
    Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.
    Cookie-Einstellungen
