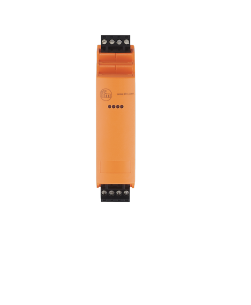

TNC-A3226
AS-Interface

TNC-A3226

Erzeugen von zusätzlichen AS-i-Segmenten

AS-i-Repeater TNC-A3226 in Verbindung mit AS-i-Netzteil TNC-A1256 oder TNC-A1258

  • Erzeugt weiteres AS-i-Segment
  • Galvanische Trennung der beiden Segmente
  • Schaltbarer Abschlusswiderstand für ankommendes Segment
  • Bis zu 2 AS-i-Repeater können in Reihe geschaltet werden

Allgemeine Informationen

Anwendung

  • AS-i-Repeater werden eingesetzt, um die klassische Länge von AS-i um weitere 100 m auszubauen
  • Ein bestehendes Segment von 100 m kann somit um zusätzlich 100 m verlängert werden
  • Es können 2 Repeater in einem AS-i-Strang zum Einsatz kommen, somit kann ein Strang bis zu 300 m lang werden
  • Die Gesamtanzahl der Slaves von 31 je Controller bleibt hiervon unberührt
  • Gleichzeitig stellt der Repeater eine galvanische Trennung beider AS-i-Zweige dar, was zur Erhöhung der Sicherheit gegen Kurzschluss genutzt werden kann
  • Es können vor und hinter dem Repeater aktive Teilnehmer (Slaves) platziert werden
  • Je Repeater ist 1 AS-i-Netzteil vorzusehen


Beschreibung

  • AS-i Repeater TNC-A3226 zur AS-i-Leitungsverlängerung um 100 m
  • Module befinden sich vor und hinter dem Repeater
  • Galvanische Trennung zwischen 2 AS-i-Segmenten
  • Optionaler passiver Busabschluss (Abschlusswiderstand) für 1. Segment

Technische Information

  • TECHNISCHE DATEN
  • AUSSCHREIBUNGSTEXT
  • BESTELLSCHLÜSSEL
Typ

TNC-A3226

Betriebsspannung

26,5 – 31,6 V DC

Stromaufnahme60 mA je AS-i-Segment
AS-i-Schnittstellen

2

Anzahl der zusätzlich erforderlichen AS-i-Netzteile

1

Anzahl Repeater/Controller/Parallelbetriebbeliebig innerhalb der AS-i-Spezifikation
Anzahl Repeater/Controller/Reihenbetriebmaximal 2

galvanisch entkoppelt

ja
Funktionsanzeige Betrieb2 × LED, grün
Funktionsanzeige FehlerLED, gelb
Umgebungstemperatur

-25 – 70° C

SchutzartIP 20
EMV

EN 62026-2

Gehäusewerkstoffe

PA 6.6

Hinweis

AS-i-Repeater belegt keine Slaveadresse; Gesamtzahl der AS-i-Slaves je Masterstrang 31 bleibt unverändert, keine Parametrierung notwendig


Elektrische Verdrahtung

Abgehende AS-i Leitung

A-:

AS-i - Linie 2

A+:

AS-i + Linie 2

A-:

AS-i - Linie 2

A+:

AS-i + Linie 2

Ankommende AS-i Leitung

A+:

AS-i + Linie 1

A-:

AS-i - Linie 1

A+:

AS-i + Linie 1

A-:

AS-i - Linie 1

T1

Brücke für Busabschluss

T2

Brücke für Busabschluss

AS-i-Repeater zur AS-i-Leitungsverlängerung um 100 m.

  • Gesamtstromaufnahme aus AS-i: 2 × 60 mA
  • Ausgänge/Anschluss: Combicon-Stecker
  • Gehäusewerkstoffe: PA 6.6
  • Umgebungstemperatur: -25 – 70° C
  • Schutzart: IP 20
  • Betrieb: 2 × LED, grün
  • Fehler: LED, gelb
  • Fabrikat: TROX GmbH oder gleichwertig
  • Typ: TNC-A3226

TNC-A3226
|
1
1 Serie
TNC-A1412 für 1 bzw. 2 AS-i Master
TNC-A3226 Repeater
TNC-Z0119 Passiver Busabschluss (Abschlusswiderstand)
