TP070

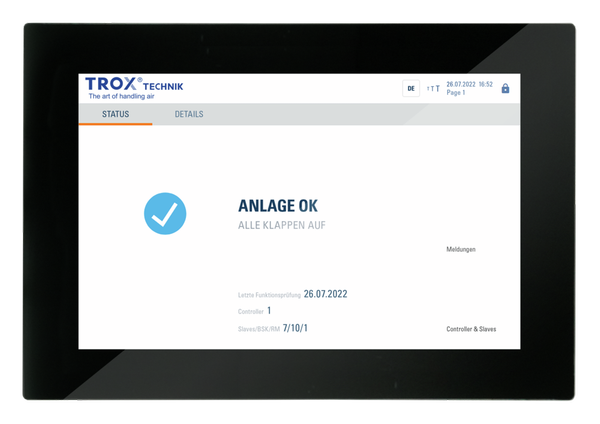

Touchdisplay als Kommunikationsmaster für bis zu 20 AS-i-Controller TNC-A1412 via Ethernet

  • Touchdisplay mit Bildschirmdiagonale 7"
  • Vorinstallierte TROXNETCOM Basic-User-Software
  • GLT-Schnittstelle (Ethernet) mit den Protokollen Modbus/TCP (Server/Slave) und BACnet/IP für Statusmeldungen aller Klappen und Rauchmelder
  • BACnet-Implementierung zertifiziert (BTL)
  • Generierung der BACnet-Konfiguration als EPICS- und EDE-Datei
  • Controllerschnittstelle (Ethernet 2) für maximal 20 AS-i-Controller TNC-A1412 oder TNC-A1353/54
  • USB-A-Schnittstelle für Datensicherung und Software-Update
  • Speisung mit 24 V DC, 1,25 A
  • Freischaltbare Ferndiagnose (TCP/IP)
  • Zum Einbau in Schalttafel oder Schranktür

Produkt in Warenkorb gelegt

Allgemeine Informationen

Anwendung

  • 7,0"-MMI-System zur Visualisierung, Bedienung und als Kommunikationsmaster für bis zu 20 AS-i-Controller TNCA1412 als Controllernetzwerk TCP/IP mit Modbus/TCP
  • Modbus/TCP- und BACnet/IP-Schnittstelle zur GLT Anbindung ohne zusätzlichen Projektierungsaufwand
  • Mit integrierter TNC-Basic-User-Software

Bestellschlüssel
TP070 Touchdisplay

Technische Information

  • ABMESSUNG
  • TECHNISCHE DATEN
  • AUSSCHREIBUNGSTEXT


Bildschirmdiagonale

7"
Arbeitsspeicher

1 GB (maximal 4 GB) DDR3

Ethernet

2 × ETH, RJ45

GehäusematerialMetall

Anschluss

Push-in-Federklemmen, maximal 1,5 mm²

Montage

waagerecht

SchutzklasseVorderseite: IP64

Rückseite: IP20

Material Bedienoberfläche

entspiegeltes und gehärtetes Glas
Bedienung

Touchscreen (PACP multi finger touch sensor)

ZertifizierungCE, RoHS
Leistungsaufnahme

24 V DC Operation: ≤ 500 mA, Power on: ≤ 1,25 A

Betriebstemperaturbereich

0 °C – +50 °C

Kommunikationsschnittstellen

2 × Ethernet, RJ45, 2 × USB-A-Anschluss

Videoschnittstellen

1 × Micro-HDMI

Schalter und LEDs

5 × Diagnose-LEDs

Ausschreibungstext

MMI-System zur Visualisierung, Bedienung und als Kommunikationsmaster für bis zu 20 AS-i-Controller TNC-A1412 als Controllernetzwerk Ethernet.



  • 7,0"-Farbdisplay, Touchscreen
  • Kommunikationsmaster für Controllernetzwerk Ethernet und Modbus/TCP für bis zu 20 AS-i-Controller TNC-A1412
  • Schnittstellen: Modbus/TCP und BACnet/IP zur GLT-Anbindung ohne zusätzlichen Projektierungsaufwand
  • Mit eingespielter Basic-User-Software für die Steuerung und Anzeige der Anlagenzustände
  • Automatisierter Funktionstest inklusive Dokumentation
  • Echtzeituhr
  • Ethernet, USB
  • Abmessungen Frontplatte (B × H × T): 235 × 174 × 3 mm
  • Schutzart: Front IP65; Rückseite IP 0
  • Versorgungsspannung: 24 V DC
  • Fabrikat: TROX GmbH oder gleichwertig
  • Typ: TP070
