PURELINE 18

Anschlussstutzen mit Drosselelement und Lippendichtung (beides optional)

Horizontale, wechselseitige Strömung

Lösbare Frontschienenbefestigung

PL18-2/.../B00/P1-RAL 9010, Einbau in geschlossene Decken

Online erhältlich - jetzt konfigurieren

PURELINE18

Besonders schmale Frontschiene in zahlreichen Varianten und Luftführungseinstellungen für vielfältige Einbausituationen

Schlitzdurchlässe in 18 mm Nennbreite mit verstellbaren Luftleitelementen
■ Volumenstrombereich 5 – 84 l/s oder 17 – 302 m³/h
■ Einzeln verstellbare Luftleitelemente ermöglichen eine horizontale, schräge oder vertikale Luftströmung in den Raum
■ Einseitige oder wechselseitige Luftströmung in den Raum ermöglicht eine individuelle Anpassung an die örtlichen Gegebenheiten
■ Gleichmäßige Strahlausbreitung reduziert Schmutzablagerung durch induzierte Raumluft an der Decke
■ Eindeutige, reproduzierbare Positionierung der Luftleitelemente durch integrierte Rastung

Optionale Ausstattung und Zubehör
■ Hochwertiges Erscheinungsbild durch oberflächenbehandelte Aluminium- Strangpressprofile mit Eloxal- oder Pulverbeschichtung
■ Symmetrische oder asymmetrische Anordnung der Frontschiene
■ Anschlusskasten mit Auskleidung
■ Endplatten, Endwinkel, Eckstücke
■ Verschiedene Optiken wahlweise durch Luftleitelemente in Schwarz, Weiß und Grau

Initialisiere Bestellschlüssel

Allgemeine Informationen

Anwendung

Schlitzdurchlässe als Zuluft- oder Abluftdurchlass für Komfortbereiche
Durch das schmale Erscheinungsbild entsteht ein besonders unauffälliger Luftdurchlass
Einbau in abgehängte Decken
Für Räume bis ca. 4 m Höhe (Unterkante Fertigdecke)
Für abgehängte Decken, auch bei niedrigem Zwischenraum, aufgrund der geringen Höhe des Anschlusskastens
Optisch durchlaufende Bandverlegung möglich
Durch verstellbare Luftleitelemente für horizontale, schräge oder vertikale Luftführung
Mischlüftungssystem mit einseitiger oder wechselseitiger
Luftführung vor Ort an die baulichen Gegebenheiten anpassbar
Hohe Induktion bewirkt schnellen Abbau der Temperaturdifferenz und der Luftgeschwindigkeit (bei Zuluft)
Für konstante und variable Volumenströme
Für Zulufttemperaturdifferenzen von -10 – +10 K

Besondere Merkmale

Gleichmäßige Strahlausbreitung reduziert Schmutzablagerung durch induzierte Raumluft an der Decke
Horizontale, schräge oder vertikale Zuluftführung durch manuell verstellbare Luftleitelemente
Behagliches und komfortables Raumklima durch hohe Induktion bzw. schnellen Abbau von Temperaturdifferenzen und Luftgeschwindigkeiten
Hochwertiges Erscheinungsbild durch oberflächenbehandelte Aluminium-Strangpressprofile mit Eloxierung (E6-C-0, naturfarben) oder Pulverbeschichtung nach RAL-CLASSIC-Farbskala
Frontschiene optimiert für maximalen Volumenstrom bei niedrigen Schallleistungspegeln
Optisch durchlaufende Bandverlegung möglich

Nenngrößen

LN: 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000 mm
Frontschiene kann in mm-Schritten auch in Zwischenlängen bestellt werden

Varianten

PL18-... :

-*: 1- oder 2-schlitzige Frontschiene
-DF: nur Frontschiene mit B00-Profil und Traverse zur Befestigung
-DS: nur Frontschiene mit B00-Profil und Schraubbefestigung
-PB: Nur Anschlusskasten (für Kombination mit DS)
-PF: Kombination aus Frontschiene und Anschlusskasten mit fester Verbindung
-SF: Kombination aus Frontschiene und Anschlusskasten mit lösbarer Schraubbefestigung
-CD: Überströmschiene, die in ein Schlitzband integriert werden kann. Die Frontschiene verfügt rückseitig über Öffnungen, durch die Luft strömen kann. Die Befestigung der Überströmschiene muss bauseitig erfolgen. Die beigelegten Verbinder dienen lediglich zur Positionierung und Ausrichtung der Überströmschiene
-BD: Blindschiene, die in ein Schlitzband integriert werden kann. Die Frontschiene ist rückseitig geschlossen, so dass eine Luftströmung durch die Blindschiene ausgeschlossen ist. Die Befestigung der Blindschiene muss bauseitig erfolgen. Die beigelegten Verbinder dienen lediglich zur Positionierung und Ausrichtung der Überströmschiene
-CS: Eckstück

Position Anschlusskasten auf der Frontschiene, wenn der Anschlusskasten kürzer ist als die Frontschiene

Mittige Position des Anschlusskasten
Anschlusskasten links (LE)
Anschlusskasten rechts (RI)

Anschlusskastenvariante

Symmetrischer Anschlusskasten mit horizontalem Anschluss (HS)
Symmetrischer Anschlusskasten mit vertikalem Anschluss (VS)
Asymmetrischer Anschlusskasten mit horizontalem Anschluss (HA)

Ausführung

Oberfläche Frontschiene

Eloxiert, E6-C-0, naturfarben
P1: pulverbeschichtet RAL 9010, reinweiß, GE 50
P1: pulverbeschichtet RAL 9006, weißaluminium, GE 30
P1: pulverbeschichtet in weiteren RAL-CLASSIC-Farbtönen, GE 70

Anbauteile

D: Drosselelement zum Volumenstromabgleich
LS: Lippendichtung
L: innenliegende Auskleidung
EP: 2 Endplatten
EA: 2 Endwinkel

Bei Einzelgeräten sind die Endplatten bzw. Endwinkel bereits werkseitig montiert. Für den stirnseitigen Abschluss bei Bandverlegungen können entweder Endplatten oder Endwinkel verwendet werden.

Zubehör

EP: 2 Endplatten
EA: 2 Endwinkel

Bei Schlitzdurchlässen als Bandverlegung müssen die Endplatten bzw. Endwinkel separat bestellt und bauseitig montiert werden. 2 Führungslaschen für die Verbindung der Frontschienen untereinander sind jedem Schlitzdurchlass ohne werkseitig montiertem Endabschluss lose beigelegt.

Konstruktionsmerkmale

Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180
4 Aufhängelaschen am Anschlusskasten zur kundenseitigen Befestigung
Manuell verstellbare Luftleitelemente mit Rastung zur definierten Einstellung der Luftführung
Anschlussstutzen mit Einlegesicke für Lippendichtung (nur bei Ausführung mit Lippendichtung)
Frontschiene in mm-Schritten zwischen 600 und 2000 mm verfügbar
Anschlusskästen nur in Nennlängen erhältlich
Abluft-Variante standardmäßig ohne Luftleitelemente (E)
Ist die Frontschiene länger als der Anschlusskasten, werden die überstehenden Bereiche der Frontschiene rückseitig abgedeckt
Werkseitig voreingestellte Luftführung, die manuell vor Ort verstellbar ist
Durch die optional verfügbare Halsverlängerung in den Standardmaßen 21, 46, 71, 96 und 120 mm können bauliche Gegebenheiten ausgeglichen werden
Befestigungsmaterial für die Frontschiene wird den Varianten -SF und -DS lose beigelegt

Materialien und Oberflächen

Frontschiene aus Aluminium-Strangpressprofil
Luftleitelemente aus Kunststoff ABS, nach UL94, V-0, flammwidrig
Anschlusskasten aus verzinktem Stahlblech
Endplatten und Endwinkel aus Aluminium
Lippendichtung aus Evoprene
Auskleidung aus Mineralwolle und geschlossenporigem Vinylschaum
Frontschiene eloxiert, E6-C-0, naturfarben
P1: pulverbeschichtet Farbton nach RAL CLASSIC
Luftleitelemente ähnlich RAL 9005, schwarz
G: Luftleitelemente ähnlich RAL 9006, grau
W: Luftleitelemente ähnlich RAL 9010, weiß

Mineralwolle

Mineralwolle an den luftberührten Flächen kaschiert mit Glasseidengewebe, abriebfest bis 20 m/s
Nach EN 13501, Baustoffklasse A1, nicht brennbar
RAL-Gütezeichen RAL-GZ 388
Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008
Inert gegenüber Pilz- und Bakterienwachstum

Normen und Richtlinien

Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135
Konform zu VDI 6022

Instandhaltung

Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
Überprüfung und Reinigung nach VDI 6022

Offenlegung von Chemikalien

RoHS EU-Richtlinie 2011/65/EU (RoHS)

Dieses Produkt oder einzelne Varianten entsprechen der EU-Richtlinie 2011/65/EU (RoHS) zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Weitere Informationen finden Sie in unseren Umweltproduktdeklarationen

REACH 1907/2006 (EG-Verordnung REACH)

Dieses Produkt oder einzelne Varianten entsprechen den Bestimmungen der EG-Verordnung Nr. 1907/2006, auch bekannt als REACH (Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe). Weitere Informationen finden Sie in unseren Umweltproduktdeklarationen

Technische Information

Schematische Darstellung, PL18-*-SF

1 Frontschiene, 1- oder 2-schlitzig
2 Verstellbares Luftleitelement
3 Schraubbefestigung
6 Hals
7 Anschlusskasten

8 Aufhängelasche
9 Anschlussstutzen

Optional
4 Endplatte
5 Endwinkel
10 Lippendichtung
11 Drosselelement zum Volumenstromabgleich

Schlitzdurchlässe lassen die Zuluft raumlufttechnischer Anlagen horizontal, schräg oder vertikal in den Raum strömen. Die Strömung erfolgt mit hoher Induktion von Raumluft und infolgedessen mit schneller Reduzierung der Luftgeschwindigkeit und Temperaturdifferenz zwischen Zuluft und Raumluft. Das Ergebnis ist eine Mischlüftung für Komfortbereiche mit guter Raumdurchspülung bei geringen Turbulenzen im Aufenthaltsbereich.
Schlitzdurchlässe der Serie PURELINE18 haben werkseitig voreingestellte und manuell verstellbare Luftleitelemente.
Verschiedene Strömungsrichtungen ermöglichen jederzeit die Anpassung an unterschiedliche örtliche Gegebenheiten.

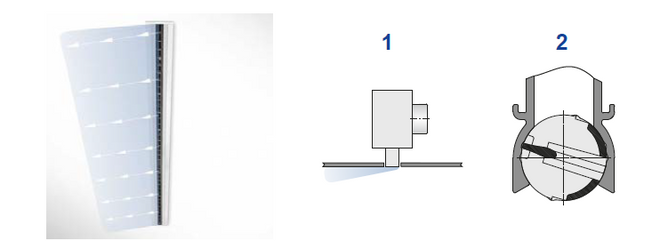

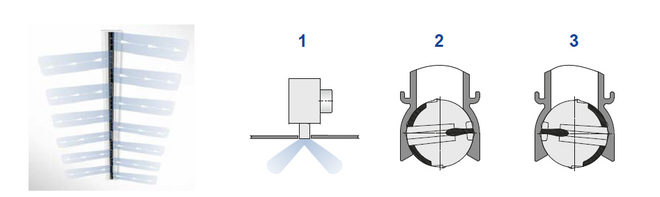

Horizontale Luftführung erfolgt mit einseitiger oder wechselseitiger Strömung.

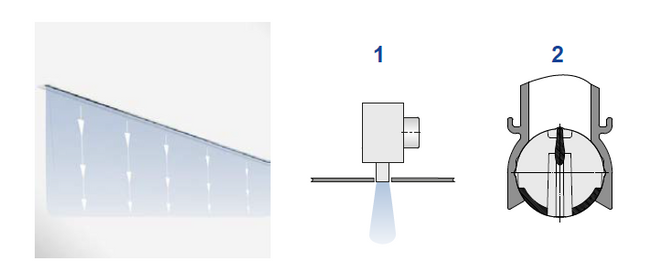

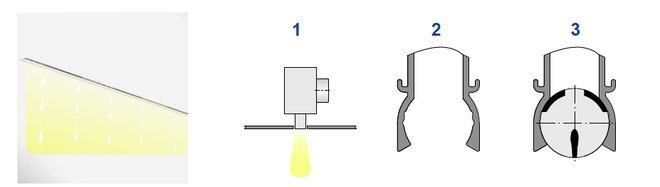

Heizbetrieb mit vertikaler Strömung ist ebenso möglich wie eine schräge Zuluftführung.
Die Zulufttemperaturdifferenz kann -10 – +10 K betragen.
Ein Drosselelement (optional) ermöglicht den Volumenstromabgleich zur Inbetriebnahme.
Zur architektonisch einheitlichen Gestaltung kann die Serie PURELINE18 auch als Abluftdurchlass Verwendung finden.

Nennlängen	600 – 2000 mm in 100-mm-Schritten
Anzahl Luftschlitze	1 oder 2
Halsverlängerung	21, 46, 71, 96, 120 mm
minimaler Volumenstrom bei ∆tz = -10 K	5 l/s oder 17 m³/h
maximaler Volumenstrom, bei LWA ≅ 50 dB(A)	84 l/s oder 302 m³/h
Zulufttemperaturdifferenz	-10 – +10 K

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

Ausschreibungstext

Schlitzdurchlässe der Serie PURELINE18 mit einzeln manuell verstellbaren Luftleitelementen und 1- oder 2-schlitziger Frontschiene.

Luftführung wahlweise horizontal wechselseitig, schräg wechselseitig, vertikal, horizontal einseitig links oder horizontal einseitig rechts möglich.

Die Schlitzdurchlässe können für Zu- oder Abluft genutzt werden und sind zum Einbau in die abgehängte Decke bestimmt.

Einbaufertige Komponente bestehend aus der Frontschiene mit wahlweise schwarzen, grauen oder weißen Luftleitelementen.

Varianten mit Anschlusskasten verfügen über 1 oder 2 Anschlussstutzen. Die Anschlussstutzen beim symmetrischen Anschlusskasten sind horizontal oder vertikal angeordnet. Beim asymmetrischen Anschlusskasten sind die Anschlussstutzen horizontal angeordnet.

Alle Anschlusskästen verfügen über 4 Aufhängelaschen zur Abhängung.

Die Verbindung zwischen Frontschiene und Anschlusskasten erfolgt als feste oder lösbare Verbindung.

Die Anschlussstutzen sind passend für runde Luftleitungen nach EN 1506 oder EN 13180. Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135.

Besondere Merkmale

Gleichmäßige Strahlausbreitung reduziert
Schmutzablagerung durch induzierte Raumluft an der Decke
Horizontale, schräge oder vertikale Zuluftführung durch manuell verstellbare Luftleitelemente
Behagliches und komfortables Raumklima durch hohe Induktion bzw. schnellen Abbau von Temperaturdifferenzen und Luftgeschwindigkeiten
Hochwertiges Erscheinungsbild durch oberflächenbehandelte Aluminium-Strangpressprofile mit Eloxal- oder Pulverbeschichtung nach RAL-CLASSIC-Farbskala
Frontschiene optimiert für maximalen Volumenstrom bei niedrigen Schallleistungspegeln
Optisch durchlaufende Bandverlegung möglich

Materialien und Oberflächen

Frontschiene aus Aluminium-Strangpressprofil
Luftleitelemente aus Kunststoff ABS, nach UL94, V-0, flammwidrig
Anschlusskasten aus verzinktem Stahlblech
Endplatten und Endwinkel aus Aluminium
Lippendichtung aus Evoprene
Auskleidung aus Mineralwolle und geschlossen zelligem Vinylschaum
Frontschiene eloxiert, E6-C-0, naturfarben
P1: pulverbeschichtet, Farbton nach RAL CLASSIC
Luftleitelemente ähnlich RAL 9005, schwarz
G: Luftleitelemente ähnlich RAL 9006, grau
W: Luftleitelemente ähnlich RAL 9010, weiß

Mineralwolle

Mineralwolle an den luftberührten Flächen kaschiert mit Glasseidengewebe, abriebfest bis 20 m/s
Nach EN 13501, Baustoffklasse A1, nicht brennbar
RAL-Gütezeichen RAL-GZ 388
Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach deutscher Gefahrstoffverordnung und Anmerkung Q der europäischen Verordnung (EG) Nr. 1272/2008
Inert gegenüber Pilz- und Bakterienwachstum

Ausführung

Oberfläche Frontschiene

Eloxiert, E6-C-0, naturfarben
P1: pulverbeschichtet RAL 9010, reinweiß, GE 50
P1: pulverbeschichtet RAL 9006, weißaluminium, GE 30
P1: pulverbeschichtet in weiteren RAL-CLASSICFarbtönen, GE 70

Technische Daten

Nennlängen: 600 – 2000 mm in 100-mm-Schritten
Frontschiene: 1- oder 2-schlitzig
Minimaler Volumenstrom bei Δtz = -10 K: 5 l/s oder 17 m³/h
Maximaler Volumenstrom bei LWA ≅ 50 dB(A): 84 l/s oder 302 m³/h
Zulufttemperaturdifferenz: -10 bis +10 K

Auslegungsdaten

qv [m³/h]
Δpt [Pa]
LWA [dB(A)]

PL18

–

1200 x 1000 x 98 x 21

–

B00

P1 - RAL 9016

1 Serie
PL18 Schlitzdurchlass PURELINE18

2 Anzahl Luftschlitze
1, 2

3 Anlage
S Zuluft
E Abluft (Standard ohne Luftleitelemente)
E1 Abluft (mit Luftleitelementen)

4 Variante
DF Frontschiene mit Traverse (nur mit B00)
DS Frontschiene mit Schraubzubehör (nur mit B00)
CD Überströmschiene
BD Blindschiene
PB nur Anschlusskasten
PF Anschlusskasten und Frontschiene mit fester Verbindung
SF Anschlusskasten und Frontschiene mit lösbarer Verbindung (nur mit B00)

5 Anschlusskastenvariante
HS symmetrisch, mit horizontalem Anschluss
VS symmetrisch, mit vertikalem Anschluss
HA asymmetrisch, mit horizontalem Anschluss

6 Nenngröße [mm]
Frontschienenlänge × Anschlusskastenlänge × Stutzendurchmesser × Halsverlängerung

Frontschienenlänge
600 – 2000

Anschlusskastenlänge
600 – 2000 (in 100-mm-Schritten)

Stutzendurchmesser
78 (bei 1 Luftschlitz)
98 (bei 1 oder 2 Luftschlitzen)
123 (bei 2 Luftschlitzen)

Halsverlängerung
Keine Eintragung: ohne Halsverlängerung
21, 46, 71, 96, 120

7 Anzahl Anschlussstutzen
1 (bis Anschlusskastenlänge 1200 mm)
2 (ab Anschlusskastenlänge 900 mm)

8 Drosselelement zum Volumenstromabgleich
Keine Eintragung: ohne Drosselelement
D mit Drosselelement

9 Lippendichtung
Keine Eintragung: ohne Lippendichtung
LS mit Lippendichtung

10 Auskleidung
Keine Eintragung: ohne Auskleidung
L mit Auskleidung

11 Position Anschlusskasten
Keine Eintragung: mittig
LE links
Rl rechts

12 Einstellung Luftströmung
Keine Eintragung: wechselseitig horizontal
AS wechselseitig schräg
HL horizontal links
HR horizontal rechts
V vertikal

13 Randverbreiterung Frontschiene
Keine Eintragung: ohne Randverbreiterung
B00 mit Randverbreiterung

14 Endabschlüsse
Keine Eintragung: ohne Endabschlüsse
EP Endplatte
EA Endwinkel
Für Schlitzdurchlassbänder separat bestellen

15 Oberfläche
Keine Eintragung: eloxiert, E6-C-0 (farblos)
P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben

Glanzgrad
RAL 9010 GE 50
RAL 9006 GE 30
Alle anderen RAL-Farben GE 70

16 Farbe Luftleitelemente
Keine Eintragung: ähnlich RAL 9005 (tiefschwarz)
W ähnlich RAL 9010 (reinweiß)
G ähnlich RAL 9006 (weißaluminium)

Bestellbeispiel: PL18-1-S-SF-HS/1200×1000×98×21/2-D-LS-L-RI/AS/B00/EA/P1-RAL9016/W

Serie	PL18 – Schlitzdurchlass PURELINE18
Anzahl Luftschlitze	1
Anlage	Zuluft
Variante	Anschlusskasten und Frontschiene mit lösbarer Verbindung
Anschlusskastenvariante	symmetrisch, mit horizontalem Anschluss
Nenngröße [mm]	Frontschienenlänge 1200, Anschlusskastenlänge 1000, Stutzendurchmesser 98, Halsverlängerung 21
Anzahl Anschlussstutzen	2
Drosselelement zum Volumenstromabgleich	mit Drosselelement
Lippendichtung	mit Lippendichtung
Auskleidung	mit Auskleidung
Position Anschlusskasten	rechts
Einstellung Luftströmung	wechselseitig schräg
Randverbreiterung Frontschiene	mit Randverbreiterung
Endabschlüsse	Endwinkel
Oberfläche	pulverbeschichtet, RAL 9016 (verkehrsweiß)
Farbe Luftleitelemente	ähnlich RAL 9010 (reinweiß)

Downloads

Produktinfos

Deckenverschmutzung bei neuen Schlitzdurchlässen kaum noch sichtbar

PURELINE_HLH_06_2017_HLH_06-2017_pdf 650 KB pdf
Produktdatenblatt Pureline18

PURELINE18_PD_2026_02_27_DE_de Produktdatenblatt 1,6 MB pdf

Broschüren

Die saubere Lösung! Pureline Schlitzdurchlass

SF_2021_02_PURELINE_DE_de_web Broschüre 790 KB pdf

Zertifikate

Environmental Product Declaration Pureline 18

Pureline18_EPD_2024_11_DE_en Environmental Product Declaration 1 MB pdf
Hygiene-Konformitätserklärung Serie PL18

PL18_HC_2024_05_DE_de Hygienezertifikat 1,2 MB pdf
Nicht-CE-Herstellererklärung PL18

PURELINE18_MS_CE_2026_01_DE_de Herstellererklärung 700 KB pdf

Betriebsanleitungen

Montageanleitung PURELINE18

PL18_IM_A00000063831_V4_2026_01_DE_de Montageanleitung 2 MB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

PURELINE18

Besonders schmale Frontschiene in zahlreichen Varianten und Luftführungseinstellungen für vielfältige Einbausituationen

Allgemeine Informationen

Technische Information

Downloads

Produktinfos

Deckenverschmutzung bei neuen Schlitzdurchlässen kaum noch sichtbar

Produktdatenblatt Pureline18

Broschüren

Die saubere Lösung! Pureline Schlitzdurchlass

Zertifikate

Environmental Product Declaration Pureline 18

Hygiene-Konformitätserklärung Serie PL18

Nicht-CE-Herstellererklärung PL18

Betriebsanleitungen

Montageanleitung PURELINE18

Technisch notwendig

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
