Raumlufttechnik

Hier erhalten Sie einen Überblick über unsere Testeinrichtungen für die Raumlufttechnik. Grundsätzlich sind die folgend aufgelisteten raumlufttechnischen Labore für Messungen von Luftdurchlässen, Luft-Wassersystemen wie Kühldecken, aktiven und passiven Kühlbalken und dezentralen Lüftungsgeräten geeignet.

In den Labor-Räumen werden Messungen zur Bestimmung von technischen Basisdaten an jeglicher Art von Luftdurchlässen nach DIN EN 12238, DIN EN 12239, DIN EN 16645 und DIN EN 15726 zur Erstellung von Katalogdaten durchgeführt. Außerdem können Komfortdaten nach DIN EN ISO 7730 bestimmt werden. Mithilfe von Nebelmaschinen kann die Luftverteilung und das strömungstechnische Verhalten unserer Komponenten mit Rauch visualisiert und mit neuester Videotechnik dokumentiert werden. Die Katalogdaten für Luft-Wassersysteme werden im Prüfstand nach DIN EN 14240 ermittelt. Die akustische Überprüfung von Klima-Komponenten findet im TROX Akustiklabor statt.

BESTEHENDE TESTEINRICHTUNGEN FÜR TESTAUFBAUTEN IM MASSSTAB 1:1.

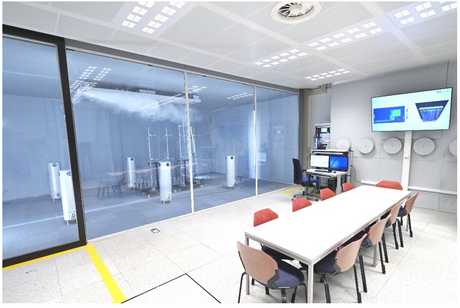

TESTSAAL ALS RAUMLUFTTECHNISCHES LABOR

  • Abmessungen: max. Länge 23 m / max. Breite 10 m / max. Höhe 6 m
  • Luftversorgung bis 10.000 m³/h, Zulufttemperatur von 8°C bis ca. 40°C


RAUMLUFTTECHNISCHES LABOR 1

  • Abmessungen: max. Länge 9,2 m / max. Breite 5,3 m / max. Höhe 5 m
  • Luftversorgung bis 4000 m³/h, Zulufttemperatur von 8°C bis ca. 40°C
  • Wasserversorgung 1000 l/h, Vorlauftemperatur von 5°C bis ca. 80°C
  • beheiz- oder kühlbare Stirnwand zur Simulation von Außenfassadeneinflüssen


RAUMLUFTTECHNISCHES LABOR 2

  • Abmessungen: max. Länge 8 m / max. Breite 5 m / max. Höhe 3,9 m
  • Luftversorgung bis 1500 m³/h, Zulufttemperatur von 8°C bis 40°C
  • Wasserversorgung 1000 l/h, Vorlauftemperatur von 5°C bis 80°C
  • beheiz- oder kühlbare Stirnwand zur Simulation von Außenfassadeneinflüssen


RAUMLUFTTECHNISCHES LABOR 3

  • Abmessungen: max. Länge 6 m / max. Breite 4 m / max. Höhe 3,9 m
  • Luftversorgung bis 1500 m³/h, Zulufttemperatur von 8°C bis 40°C
  • Wasserversorgung 1000 l/h, Vorlauftemperatur von 5°C bis 80°C
  • beheiz- oder kühlbare Stirnwand zur Simulation von Außenfassadeneinflüssen


RAUMLUFTTECHNISCHES LABOR 4

  • Abmessungen: max. Länge 7,3 m / max. Breite 4,3 m / max. Höhe 3,5 m
  • Luftversorgung bis 500 m³/h, Zulufttemperatur von 8°C bis 40°C, 20-80% rel. Feuchte
  • Wasserversorgung 1000 l/h, Vorlauftemperatur von 5°C bis 80°C
  • Simulation von Außenfassadeneinflüssen durch getrennt regelbare Klimakammer an einer
  • Stirnwand. Mögliche Aussentemperaturen -10°C bis 40°C, 10-90% rel. Feuchte

KÜHLDECKENPRÜFSTAND

Diese Einrichtung dient der normgerechten Bestimmung von Kühlleistungen aktiver und passiver Wasserkühlsysteme nach den Normen DIN EN 14240, DIN EN 14518 und DIN EN 15116. Außerdem werden an diesem Prüfstand Neuentwicklungen vorangetrieben, Katalogdaten ermittelt und für Großprojekte nach Kundenwunsch Messungen als Leistungsnachweis durchgeführt.

Größe des Prüfraums:

  • Grundfläche, licht: 4m x 4m
  • Höhe, licht: 2,7m folgende physikalische Größen werden gemessen:
  • Luftvolumenstrom
  • Primärlufttemperatur
  • Wasservolumenstrom
  • Vor- und Rücklauftemperatur des Wassers
  • Oberflächentemperatur aller Umschließungswände
  • Raumlufttemperatur in drei Höhen über dem Boden (1,7m; 1,1m; 0,1m)
  • Raum- bzw. Globe­temperatur als Bezugstemperatur elektrische Leistung der Wärmelastsimulatoren
