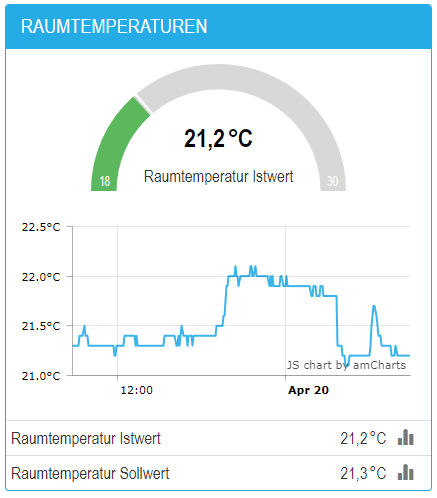

Datenanzeige in der Einzelraumregelung


X-TAIRMINAL

Bediengerät mit X-TAIRMINAL Software zur Steuerung, Überwachung und Regelung von TROX Regelsystemen

  • 16:9-Touchdisplay (Full HD Widescreen)
  • Bildschirmdiagonale 15,6“ oder 21,5“
  • Vorinstallierte browsergestützte X-TAIRMINAL Software
  • Schnelles Anpassen der Komponenten
  • Projektspezifische Darstellung von TROX Lüftungs- und Brandschutzlösungen
  • Zentrale Darstellung von aktuellen Betriebswerten, Alarmen und Trends


Optionale Ausstattung und Zubehör

  • Aufputzgehäuse mit Kabeldurchführungsplatte
Produkt in Warenkorb gelegt

Allgemeine Informationen

Anwendung

  • Bediengerät basierend auf Windows 10 Enterprise LTSC 64-Bit-Edition
  • 16:9-Touchdisplay mit PCAP-Mehrfinger-Touchsensor
  • Darstellung von Betriebswerten und Trends von TROX Regelsystemen
  • Änderungen der Betriebsarten und Einflussgrößen unabhängig von Gebäudeleittechnik (GLT)


Überwachung, Steuerung und Regelung von TROX Subsystemen:

  • X-CUBE (Regelung raumlufttechnischer Geräte)
  • X-AIRCONTROL (bedarfsgerechte Raumregelung)
  • TROXNETCOM (Steuerung von Brand- und Rauchschutzsystemen in Klima- und Lüftungsanlagen)
  • FSL/SCHOOLAIR (dezentrale Lüftungslösungen)
  • EASYLAB (System für Laborluftmanagement)


Ausführung

  • Bildschirmdiagonale 15,6"
  • Bildschirmdiagonale 21,5"


Bauteile und Eigenschaften

  • 16:9-Touchdisplay (Full HD Widescreen) mit Glasfront in verschiedenen Displaygrößen
  • Panel-PC mit 128-GB-Speicher (M.2 3D-TLC SATA)
  • Metallgehäuse mit Dichtung und Halteklammern



Inbetriebnahme

Bei Einbau beachten:

  • Dichtung am Displayrand nicht entfernen oder beschädigen (sonst keine Gewährleistung der Schutzklasse IP65)
  • Gewindestift in den Halteklammern mit maximal 0,4 NM anziehen

Ergänzende Produkte

  • Aufputzgehäuse mit Kabeldurchführungsplatte (optional)

Technische Information

Funktion, Technische Daten, Ausschreibungstext

  • FUNKTION
  • TECHNISCHE DATEN
  • AUSSCHREIBUNGSTEXT

1 Touchdisplay
2 Systemauflistung
3 Werteanzeige
4 Verbindungsstatus

Das X-TAIRMINAL besteht aus einem Touchdisplay und einem integrierten Panel-PC mit mitgelieferter X-TAIRMINAL Software. Das Gerät bietet einen Überblick über verschiedene Systeme (X-CUBE, X-AIRCONTROL, TROXNETCOM, FSL/SCHOOLAIR, EASYLAB) mit den wichtigsten Betriebswerten. Über die Benutzeroberfläche ist der Zugriff auf die proprietären Webvisualisierungen der einzelnen Systeme möglich.

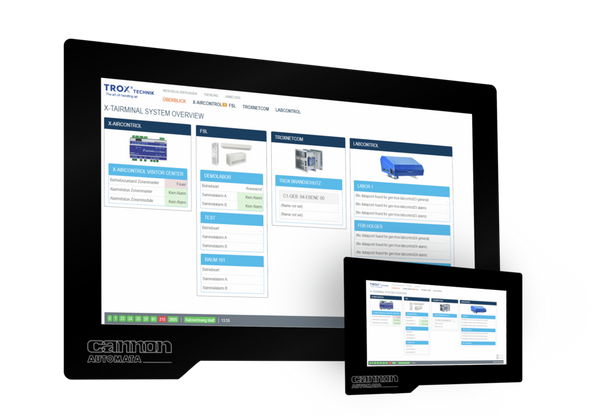

Das Display bietet eine Übersichtsseite mit den Gerätegruppen, und eine Navigationsleiste zur Navigation in die Gerätegruppen mit Anzeige einer Störung in der Gerätegruppe. Die Anzahl der Warnungen (Orange) und Fehler (Rot) in diesem System werden ebenfalls dargestellt. Per Klick auf das Bild oder über die Navigation kommt man zu den Details eines Systems. Pro Systemteilnehmer gibt es dort ein Kästchen mit detaillierteren Informationen als auf der Gesamtübersichtsseite. Durch einen Klick auf das Foto gelangt man zur Detailseite des konkreten Gerätes.
Zudem gibt es eine Statuszeile mit Verbindungsstatus zwischen Webserver und Kommunikationsdienst sowie zwischen den einzelnen Systemen. Im Tooltip steht, um welches System es sich handelt. (Rot: keine Verbindung, Grün: Verbindung in Ordnung, Gelb: Simulation nur für Testzwecke).

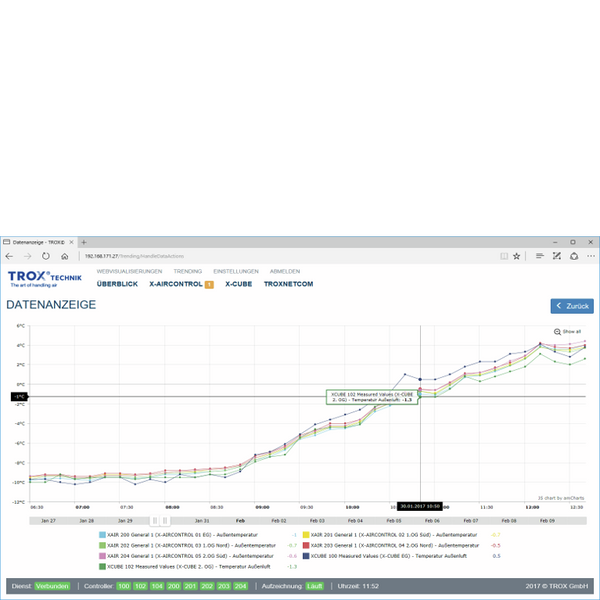

Eine Trendansicht überlässt dem Nutzer eine Auswahl des Zeitraums und verschiedener Datenpunkte (z. B. Außentemperatur). Trends können nach Präferenz in Diagramform angezeigt oder als CSV-Datei heruntergeladen werden. Unter der Trendkonfiguration kann das Messintervall von Datenpunktgruppen eingestellt werden und die Datenaufzeichnung gestartet oder gestoppt werden.

Bildschirmdiagonale

15,6"

21,5"

Auflösung

1366 × 768 Pixel

1920 × 1080 Pixel

Größe (B × H)

401 × 256 mm

538 × 357 mm

Versorgungspannung

24 V DC

Leistungsaufnahmeca. 30 Wca. 48 W
Displayformat16:9 (Widescreen)

Touchdisplay

PCAP-Mehrfinger-Touchsensor hinter entspiegeltem, gehärtetem Glas

GehäuseMetall
Montage

Querformat, mit Halteklammern

SchutzartIP65
Panel-PC

variierender Prozessor und RAM: mindestens 4 GB, Speicher: 128 GB

Schnittstellen

2 × Gigabit Ethernet (GbE), USB 3.0

Betriebssystem/Software

Windows 10 Enterprise LTSC 64-Bit-Edition/X-TAIRMINAL

Ausschreibungstext

PCAP-Multitouch-Glasfront für Bedienoberfläche mit fortschrittlicher Gestensteuerung. Montage erfolgt mit Halteklammern im Maschinengehäuse.

Systemanforderungen

  • 16:9-Touchdisplay (Full HD Widescreen)
  • Bildschirmdiagonale 15,6" oder 21,5"
  • Prozessor variiert je nach Panel-PC
  • Mindestens 4 GB RAM
  • Speicher 120 GB M.2 3D-TLC SerialATA (SATA)
  • Spannungsversorgung: 24 V DC
  • Betriebssystem: Windows 10 Enterprise LTSC 64-Bit-Edition


Schnittstelleninformationen

  • 2 × GbE Ethernet
  • USB 3.0


Visualisierung der Systeme über X-TAIRMINAL

  • Übersichtsseite mit den Systemgruppen
  • Navigationsleiste zur Anwahl der Systeme:
    • X-AIRCONTROL
    • X-CUBE-/X-CUBE Compact-Control
    • FSL Control/SCHOOLAIR
    • LABCONTROL
    • TROXNETCOM
  • Anzeige von Störungen und Warnungen in der Systemübersicht
  • Detailansicht eines Systems möglich
  • Überblick über die wichtigsten Werte in einem System
  • Weitere Gerätedetails über die Abbildung der jeweiligen Anlage



Anzeigestatus zwischen Webserver und Kommunikationsdienst

  • Rot: keine Verbindung
  • Grün: Verbindung in Ordnung



Anzeige von Datum, Uhrzeit und Trendaufzeichnung

  • Zugriff auf die proprietären Webvisualisierungen der Systeme:
    • Hinzufügen proprietärer Webvisualisierungen möglich
    • Hinzufügen individueller Texte möglich – z. B. Anweisungen
  • Trendansicht
    • Festlegen der Datenpunkte
    • Auswahl und Festlegung des Zeitraums
    • Auswahl eines voreingestellten Zeitraums (z. B. über die letzten 7 Tage)
    • Gewählte Werte in Diagrammform
    • Suche nach Datenpunkten
    • Datenexport über *.csv-Datei


Abmessungen und Gewichte, EINBAUDETAILS, ZUBEHÖR

  • Abmessungen und Gewichte
  • EINBAUDETAILS
  • ZUBEHÖR

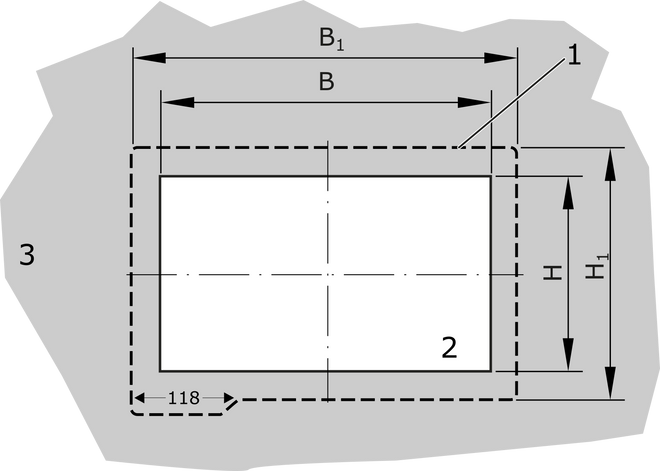

Abmessungen Bediengerät X-TAIRMINAL Abmessungen Bediengerät X-TAIRMINAL

1 Glasfront
2 Gehäuseausschnitt
3 Gehäuse

Abmessungen und Gewichte

Displaygröße ["]AusschnittGlasfrontGewicht ["]
BHBHB1
15,63862404142702863,8
21,55253255533553716

Hinweis: Displaytiefe siehe Einbaudetails

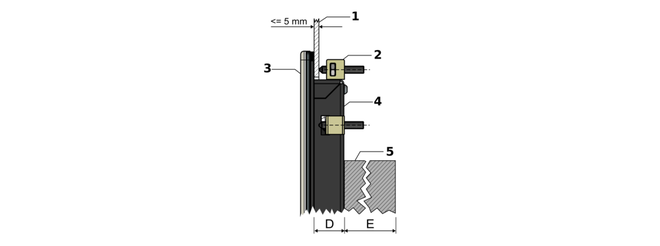

1 Gehäusewand
2 Halteklammer
3 Glasfront
4 Gehäuse der Displayeinheit
5 Panel-PC


Tiefenabmessungen [mm] für Bildschirmvarianten 7" – 21,5"

Displaygröße [“]

D

E

15,6~22

abhängig von Panel-PC, maximal 70 mm

21,5~20

abhängig von Panel-PC, maximal 70 mm


Einbau und Inbetriebnahme

  • Montage in die Schaltschranktür eines Lüftungsgerätes
  • Mit Aufputzgehäuse: Montage an beliebiger Stelle
  • Das Gerät frontseitig in den Einbauausschnitt montieren
  • Dichtung am Displayrand nicht entfernen oder beschädigen (sonst keine Gewährleistung der Schutzklasse IP65)
  • Halteklammern nacheinander an den vorgesehenen Positionen anbringen
  • Gewindestift in den Halteklammern mit Innensechskantschlüssel (2 mm) mit maximal 0,4 NM anziehen
Aufputzgehäuse X-TAIRMINAL_gc_04svg.png

1 Aufputzgehäuse

2 Kabeldurchfürungsplatte

Abmessungen Aufputzgehäuse

Displaygröße [“]Artikelnummer

B

H

T

15,6A00000083827459329100
21,5A00000079941598414100

Downloads

Produktinfos

  • Produktdatenblatt X-TAIRMINAL

    X-TAIRMINAL_PD_2023_07_20_DE_de Produktdatenblatt 430 KB pdf
