Serie VMRK

Zur Volumenstrom-Messung in Luftleitungen mit kontaminierter Luft

Runde Volumenstrom-Messeinrichtungen aus Kunststoff zur Erfassung oder Überwachung des Volumenstromes

  • Manuelle Luftstrommessung
  • Permanente Luftstrommessung
  • Messwerterfassung für Folgeregler oder Luft-Management-System LABCONTROL
  • Drucktransmitter zur automatischen Messwerterfassung werkseitig montiert, verschlaucht und verdrahtet
  • Gehäuse aus schwer entflammbarem Polypropylen (PPs)
  • Gehäuse-Leckluftstrom nach EN 15727, Klasse C


Optionale Ausstattung und Zubehör

  • Beidseitig mit Flansch

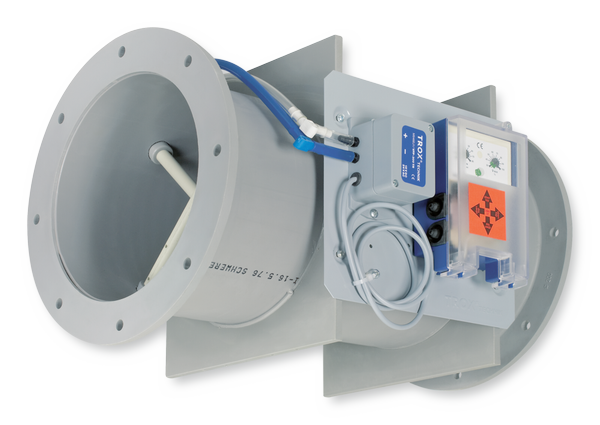

Volumenstrom-Messeinrichtung Variante VMRK-FL 00136341_0


  • Anwendung
  • Beschreibung

Anwendung

  • Runde Volumenstrom-Messeinrichtungen aus Kunststoff der Serie VMRK zur manuellen oder automatischen Messung von Volumenströmen
  • Für kontaminierte Luft geeignet
  • Vereinfachung von Inbetriebnahme, Abnahme und Wartung
  • Aufgrund geringer Druckdifferenzen zur dauerhaften Installation geeignet

Besondere Merkmale

  • Messgenauigkeit ± 5 % auch bei ungünstigen Anströmbedingungen
  • Wirkdruckbereich von ca. 5 – 250 Pa
  • Geringe Druckdifferenz von ca. 15 – 24 % vom gemessenen Wirkdruck

Nenngrößen

  • 125, 160, 200, 250, 315, 400

Varianten

  • VMRK: Volumenstrom-Messeinrichtung
  • VMRK-FL: Volumenstrom-Messeinrichtung beidseitig mit Flansch

Bauteile und Eigenschaften

  • Inbetriebnahmebereites Gerät, bestehend aus den mechanischen Bauteilen und optionalen Drucktransmittern

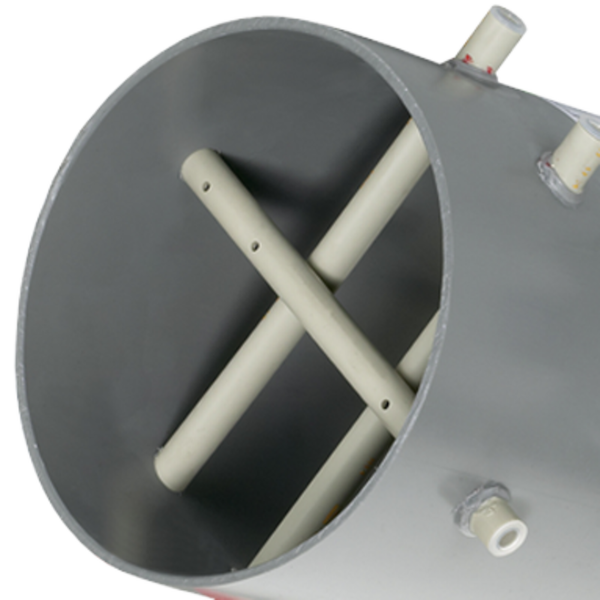

  • Mittelwert bildender Differenzdrucksensor zur Luftstrommessung, zu Reinigungszwecken herausziehbar
  • Optionale Drucktransmitter werkseitig montiert und verschlaucht
  • Hohe Messgenauigkeit der Volumenströme (auch bei Bogenanschluss mit R = 1D)

Anbauteile

  • Statischer Differenzdrucktransmitter
  • LABCONTROL Komponenten für Luft-Management-Systeme

Zubehör

  • Beidseitig mit Gegenflansch und Dichtung

Konstruktionsmerkmale

  • Rundes Gehäuse
  • Rohrstutzen passend für Luftleitungen nach DIN 8077
  • Anschlussnippel für Schläuche mit 6 mm Innendurchmesser

Materialien und Oberflächen

  • Gehäuse aus schwer entflammbarem Polypropylen (PPs)
  • Differenzdrucksensor aus Polypropylen (PP)

Normen und Richtlinien

  • Hygieneanforderungen nach VDI 6022
  • Gehäuse-Leckluftstrom nach EN 15727, Klasse C

Instandhaltung

  • Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
  • Nullpunktabgleich des statischen Differenzdrucktransmitters einmal jährlich empfohlen

Technische Information

Funktion, Technische Daten, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

  • Funktion
  • Technische Daten
  • Ausschreibungstext
  • Bestellschlüssel
  • Produktbeziehungen

Funktionsbeschreibung

Zur Messung des Volumenstromes enthält die Volumenstrom-Messeinrichtung einen Wirkdrucksensor.

Dieser Wirkdruck wird manuell gemessen und ausgewertet oder von einem Drucktransmitter in ein elektrisches Signal umgeformt.

Nenngrößen

125 – 400 mm

Volumenstrombereich

25 – 1680 l/s oder 90 – 6048 m³/h

Messgenauigkeit

± 5 % vom Messwert

Wirkdruckbereich

Ca. 5 – 250 Pa

Druckdifferenz der Messeinrichtung (Druckverlust)

15 – 24 % vom gemessenen Wirkdruck

Betriebstemperatur

10 – 50 °C




Volumenstrom-Messeinrichtung aus dem Kunststoff PPs in runder Bauform zur Messung von Volumenströmen in RLT-Anlagen, in sechs Nenngrößen.

Zur manuellen Bestimmung von Volumenströmen oder zur permanenten Überwachung des Istwertsignales.

Inbetriebnahmebereites Gerät, bestehend aus dem Gehäuse mit dem Mittelwert bildenden Differenzdrucksensor.

Rohrstutzen, passend für Luftleitungen nach DIN 8077.

Gehäuse-Leckluftstrom nach EN 15727, Klasse C.

Besondere Merkmale

  • Messgenauigkeit ± 5 % auch bei ungünstigen Anströmbedingungen
  • Wirkdruckbereich von ca. 5 – 250 Pa
  • Geringe Druckdifferenz von ca. 15 – 24 % vom gemessenen Wirkdruck

Materialien und Oberflächen

  • Gehäuse aus schwer entflammbarem Polypropylen (PPs)
  • Differenzdrucksensor aus Polypropylen (PP)

Technische Daten

  • Nenngrößen 125 – 400 mm
  • Volumenstrombereich: 25 – 1680 l/s oder 90 – 6048 m³/h
  • Wirkdruckbereich: Ca. 5 – 250 Pa
  • Druckdifferenz der Messeinrichtung (Druckverlust): 15 – 24 % vom gemessenen Wirkdruck
  • Betriebstemperatur: 10 – 50 °C

Anbauteile

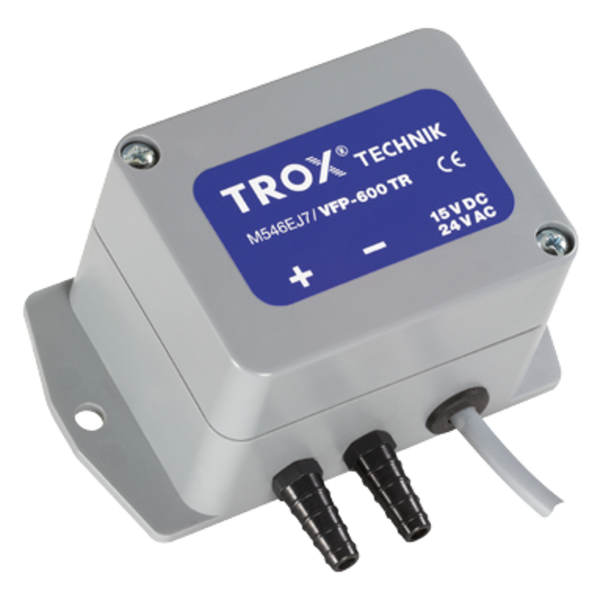

Volumenstrommessung mit statischem Differenzdrucktransmitter mit Istwertsignal zur Einbindung in die Gebäudeleittechnik.

  • Versorgungsspannung 24 V AC/DC
  • Signalspannungen 0 – 10 V DC oder 2 – 10 V DC
  • EASYLAB: Über 0 – 10 V DC Signale oder über Erweiterungskarten (LonWorks, BACnet MS/TP, Modbus-RTU)

Auslegungsdaten

  • V _______________________ [m³/h]

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

Anmerkungen zum Bestellschlüssel

VMRK/.../ELAB/FH-*

  • Volumenstrom-Messeinrichtungen VMRK mit Reglern EASYLAB TCU3 sind nicht für Laborabzüge nach EN 14175, Teil 6 (Abzüge – Abzüge mit variablem Volumenstrom) zertifiziert

Bestellbeispiel: VMRK/160/BB0

Nenngröße

160 mm

Differenzdrucktransmitter

Statisch




Varianten, Anbauteile, Abmessungen und Gewichte

  • Varianten
  • Anbauteile
  • Abmessungen und Gewichte

VMRK

  • Volumenstrom-Messeinrichtung
  • Rohrstutzen zum Anschluss der Luftleitungen

VMRK-FL

  • Volumenstrom-Messeinrichtung
  • Beidseitig mit Flansch zum lösbaren Anschluss der Luftleitungen

VMRK, Differenzdrucktransmitter VARYCONTROL

Bestellschlüsseldetail Differenzdrucktransmitter Messprinzip

Universal



BB0

Universalregler mit separatem Differenzdrucktransmitter Fabrikat TROX/Belimo

statisch


VMRK, Differenzdrucktransmitter LABCONTROL

Bestellschlüsseldetail Differenzdrucktransmitter Messprinzip

EASYLAB



ELAB

EASYLAB TCU3 (Messwerterfassung für das EASYLAB-System)

statisch


VMRK

Nenngröße
ØD
mm
L
mm
B3
mm
H3
mm
m
kg
125 125 394 195 145 2,0
160 160 394 230 180 2,2
200 200 394 270 220 2,5
250 250 594 320 270 3,5
315 315 594 385 335 5,1
400 400 594 470 420 6,9


VMRK-FL

Nenngröße
ØD
mm
L
mm
B3
mm
H3
mm
ØD1
mm
ØD2
mm
n
T
mm
m
kg
125 125 400 195 145 165 185 8 8 2,2
160 160 400 230 180 200 230 8 8 2,6
200 200 400 270 220 240 270 8 8 3,0
250 250 600 320 270 290 320 12 8 4,4
315 315 600 385 335 350 395 12 10 6,1
400 400 600 470 420 445 475 16 10 8,2


Einbaudetails, Inbetriebnahme, Grundlagen und Definitionen

  • Einbaudetails
  • Inbetriebnahme
  • Grundlagen und Definitionen

Einbau und Inbetriebnahme

  • Lageabhängig
  • Statischer Differenzdrucktransmitter: Nullpunkt kontrollieren und gegebenenfalls justieren

Anströmbedingungen

Die Volumenstromgenauigkeit ΔV gilt für gerade Anströmung. Formstücke wie Bögen, Abzweige oder Querschnittsveränderungen verursachen Turbulenzen, die die Messung beeinflussen können. Bei Ausführung von Luftleitungsanschlüssen, wie z.B. dem Abzweig von einer Hauptleitung, ist die EN 1505 zu beachten. Für manche Einbausituationen sind gerade Anströmlängen erforderlich.

Platzbedarf für Inbetriebnahme und Instandhaltung

Um die Arbeiten zur Inbetriebnahme und Instandhaltung zu ermöglichen, ausreichenden Bauraum im Bereich der Anbauteile freihalten. Gegebenenfalls sind Revisionsöffnungen in ausreichender Größe erforderlich, sodass die Anbauteile leicht zugänglich sind.

Platzbedarf

Anbauteile
Anbauteile mm

Ohne Anbauteile

200

200

200

VARYCONTROL




Universalregler

300

320

300

LABCONTROL




EASYLAB

370

350

400


Platzbedarf

Nenngröße
Nenngröße mm

125 – 200

100

100

D

250 – 400

100

160

D

D: Gehäusedurchmesser


Berechnungsgrundlagen

  • Grundlage für die Berechnung des Volumenstromes ist der gemessene Wirkdruck
  • Wirkdruckmessung mit einem elektronischen Manometer oder einem Schrägrohrmanometer
  • Luftdichte ρ = 1,2 kg/m³

Vorgaben

  • VMRK/160
  • Δpw = 100 Pa (Vom Manometer abgelesener Wirkdruck)
  • Volumenstrom V in m³/h

Gerätedaten

  • C-Wert aus Tabelle: C = 54 m³/h (15,1 l/s)

Hauptabmessungen

ØD [mm]

Regelgeräte aus Stahlblech: Außendurchmesser des Anschlussstutzens

Regelgeräte aus Kunststoff: Innendurchmesser des Anschlussstutzens

ØD₁ [mm]

Lochkreisdurchmesser von Flanschen

ØD₂ [mm]

Außendurchmesser von Flanschen

ØD₄ [mm]

Innendurchmesser der Schraubenlöcher von Flanschen

L [mm]

Gerätelänge einschließlich Anschlussstutzen

L₁ [mm]

Gehäuse- oder Dämmschalenlänge

B [mm]

Breite der Luftleitung

B₁ [mm]

Lochabstand im Luftleitungsprofil (Breite)

B₂ [mm]

Außenabmessung des Luftleitungsprofils (Breite)

B₃ [mm]

Gerätebreite

H [mm]

Höhe der Luftleitung

H₁ [mm]

Lochabstand im Luftleitungsprofil (Höhe)

H₂ [mm]

Außenabmessung des Luftleitungsprofils (Höhe)

H₃ [mm]

Gerätehöhe

n [ ]

Anzahl Schraubenlöcher von Flanschen

T [mm]

Flanschdicke

m [kg]

Gerätegewicht (Masse) einschließlich Anbauteile zur automatischen Differenzdruckmessung

Definitionen

VNenn [m³/h] und [l/s]

Nennvolumenstrom (100 %)

Vmin [m³/h] und [l/s]

Volumenstrom

ΔV [± %]

Volumenstromgenauigkeit der gemessenen Volumenströme

C-Wert [m³/h] und [l/s]

Gerätekonstante für eine Luftdichte von 1,2 kg/m³

Δpw [Pa]

Wirkdruck

Δpst [%]

Statische Druckdifferenz, in Relation zum gemessenen Wirkdruck
