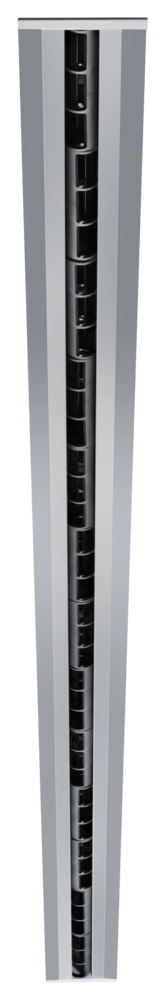

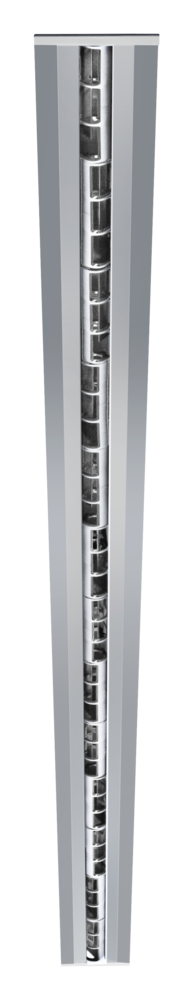

Type VSD35

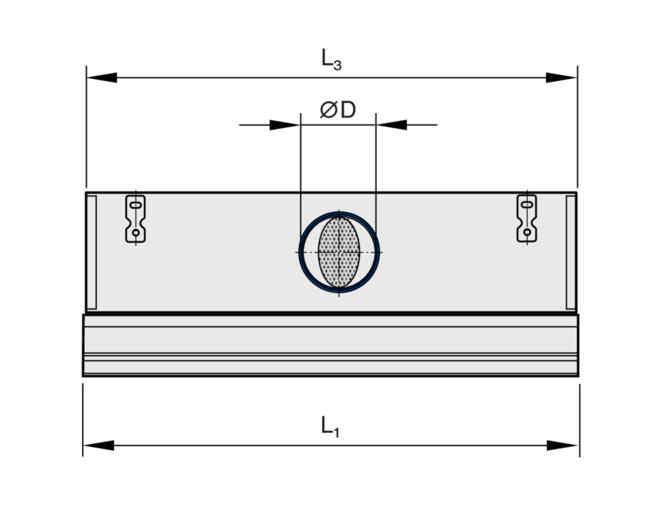

VSD35-1-AK

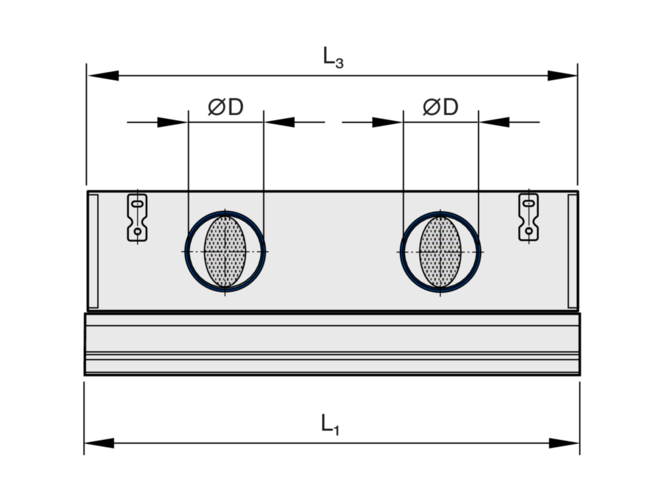

Nominale lengten tot 1500 mm: één aansluiting

Inbouw in gesloten plafond

Verdekte bevestiging frontrooster

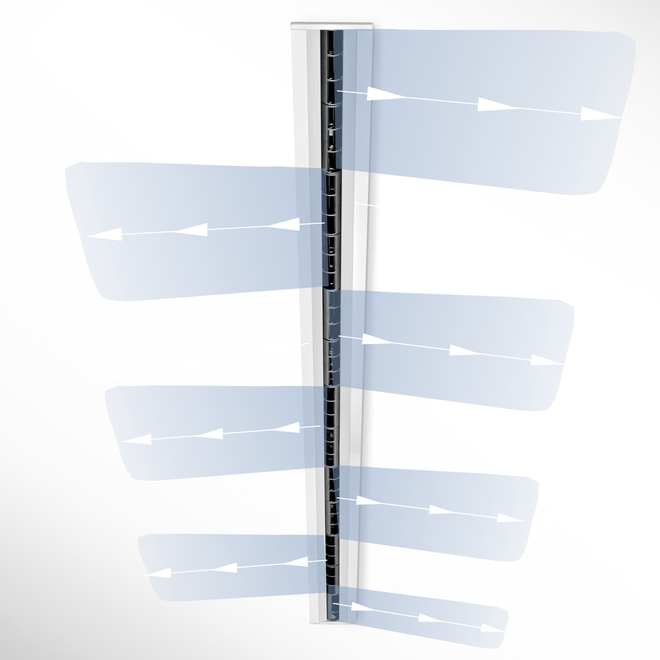

Horizontale, wisselzijdige uitblaas

Aansluitkast met hoeveelheidsinstelling (optioneel)

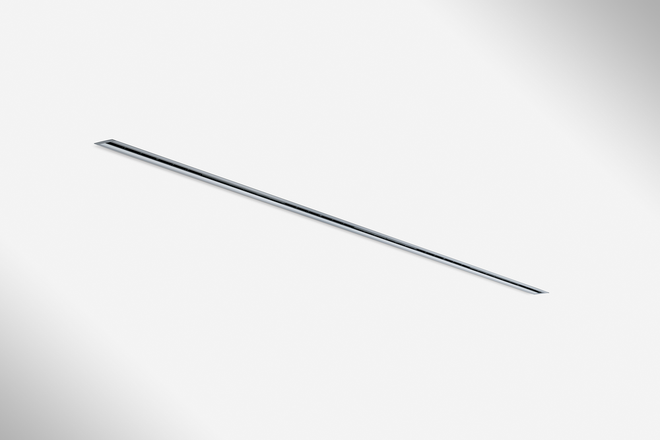

Type VSD35

In meerdere varianten voor veel inbouwsituaties

Lijnroosters in 35 mm nominale breedte met verstelbare luchtrichtelementen

Nominale lengten 600 – 1950 mm, 1 tot 4 spleten
Luchthoeveelheidsbereik 15 – 135 (l/s)/m of 54 – 486 (m³/h)/m
Aluminium frontrooster
Voor constante en variabele luchthoeveelheden
Optisch doorlopende band mogelijk
Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid

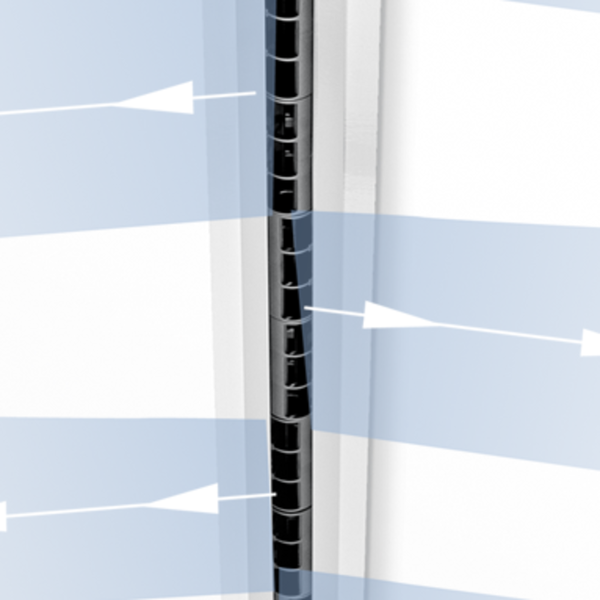

Afzonderlijk verstelbare luchtrichtelementen maken een individuele aanpassing aan de situatie mogelijk.

Optionele uitrusting en toebehoren

Zichtzijde van het frontrooster in kleuren volgens RAL Classic
Frontrooster met randverbreding
Door front verstelbare klep voor luchthoeveelheidsinstelling
Verdekte bevestiging van het frontrooster voor eenvoudige montage van het frontrooster naar afwerking van het plafond
Aansluikast symmetrisch en asymmetrisch evenals met isolatie
Eindplaten, eindflenzen, eindstukken

Initialize order code

Toepassing

Toepassing

Lijnroosters serie VSD35 als toevoer- of afvoerrooster voor comfortinstallaties.
Niet opvallende integratie in rasterplafonds en gipskartonplafonds
Eenzijdige of wisselzijdige horizontale of wisselzijdig schuine uitblaas voor turbulente mengstroming
Hoge inductie voor snelle afbouw van temperatuurverschil en luchtsnelheid (bij toevoer)
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –10 tot +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Voor verlaagde plafonds, ook met weining tussenruimte, door de geringe hoogte van de aansluitkast
Optisch doorlopende band mogelijk

Speciale kenmerken

Afzonderlijk verstelbare luchtrichtelementen maken een individuele aanpassing aan de situatie mogelijk.
Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
Frontrooster geoptimaliseerd voor maximale luchthoeveelheid bij laag geluidvermogen
Optisch doorlopende band mogelijk

Nominale grootten

L_N: 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950 mm
Frontrooster in tussenmaten 300 – 2400 in stappen van 1 mm

Toepassing

Lijnroosters serie VSD35 als toevoer- of afvoerrooster voor comfortinstallaties.
Niet opvallende integratie in rasterplafonds en gipskartonplafonds
Eenzijdige of wisselzijdige horizontale of wisselzijdig schuine uitblaas voor turbulente mengstroming
Hoge inductie voor snelle afbouw van temperatuurverschil en luchtsnelheid (bij toevoer)
Voor constante en variabele luchthoeveelheden
Voor toevoertemperatuurverschillen van –10 tot +10 K
Voor ruimten tot ca. 4 m hoogte (onderkant plafond)
Voor verlaagde plafonds, ook met weining tussenruimte, door de geringe hoogte van de aansluitkast
Optisch doorlopende band mogelijk

Speciale kenmerken

Afzonderlijk verstelbare luchtrichtelementen maken een individuele aanpassing aan de situatie mogelijk.
Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
Frontrooster geoptimaliseerd voor maximale luchthoeveelheid bij laag geluidvermogen
Optisch doorlopende band mogelijk

Nominale grootten

L_N: 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950 mm
Frontrooster in tussenmaten 300 – 2400 in stappen van 1 mm

Beschrijving

Uitvoeringen

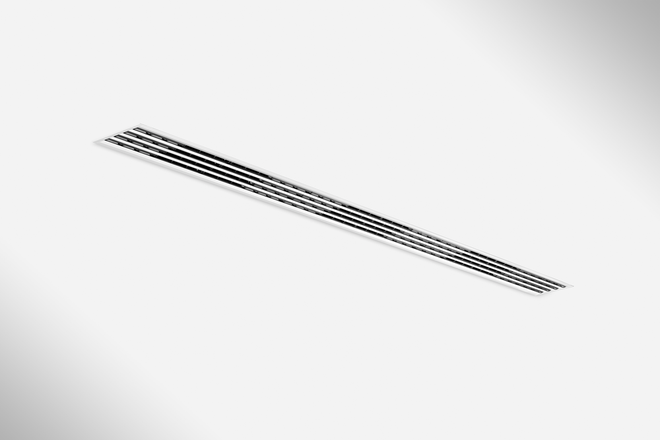

VSD35-*: 1, 2, 3 of 4 spleten
VSD35-*-F: Alleen frontrooster
VSD35-*-E: Hoekstuk
VSD35-...: Frontrooster zonder randverbreding
VSD35-.../B00: Frontrooster met randverbreding

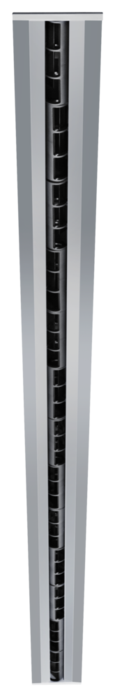

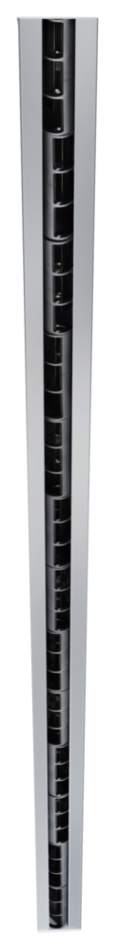

VSD35-...: Zwarte luchtrichtelementen

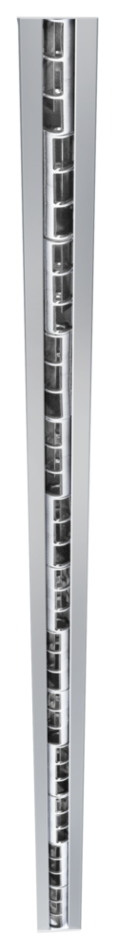

VSD35-.../WW: Witte luchtrichtelelementen

Aansluiting en bevestiging van het frontrooster

AK: Aansluitkast met klembevestiging
DK: Aansluitkast met isolatie en klembevestiging
AS: Aansluitkast en verdekte frontroosterbevestiging
DS: Aansluitkast met isolatie en verdekte frontroosterbevestiging
AA: Asymmetrische aansluitkast en klembevestiging

Onderdelen en eigenschappen

Frontrooster met afzonderlijk instelbare luchtrichtelementen
Aansluitkast met horizontale aansluiting
Verdekte bevestiging van het frontrooster voor eenvoudige montage van het frontrooster of klembevestiging
Koppelstiften en verbindingsstrips voor het uitrichten en verbinden van lijnroosterbanden

Aanbouwdelen

M: Hoeveelheidsinstelling
C1, C2: Twee eindplaten
C5, C6: Twee eindflenzen

Toebehoren

Lipafdichting

Aanvullende producten

EP: Twee eindplaten
EW: Twee eindflenzen
Voor lijnroosterbanden separaat bestellen

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

Materialen en afwerking

Frontrooster van aluminium profielen
Luchtrichtelementen van kunststof, volgens UL 94, V-0, vlamwerend
Aansluitkast van verzinkt staalplaat
Eindflenzen van aluminium
Lipafdichting van rubber
Isolatie van minerale wol
Frontrooster naturel geanodiseerd, E6-C-0
P1: poedercoating, kleur volgens RAL Classic
Luchtrichtelementen overeenkomstig RAL 9005, zwart
WW: Luchtrichtelelementen overeenkomstig RAL 9010, wit

Mineraalwol

Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
RAL-Gütezeichen RAL-GZ 388
Hygiënisch onschadelijk door biologisch afbreekbaarheid volgens TRGS 905 en EU-richtlijn 97/69/EG
Beschermd tegen erosie tot een luchtsnelheid van 20 m/s door de toplaag van glasvezeldoek
Ongevoelig voor schimmel- of bacteriegroei

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Uitvoeringen

VSD35-*: 1, 2, 3 of 4 spleten
VSD35-*-F: Alleen frontrooster
VSD35-*-E: Hoekstuk
VSD35-...: Frontrooster zonder randverbreding
VSD35-.../B00: Frontrooster met randverbreding
VSD35-...: Zwarte luchtrichtelementen
VSD35-.../WW: Witte luchtrichtelelementen

Aansluiting en bevestiging van het frontrooster

AK: Aansluitkast met klembevestiging
DK: Aansluitkast met isolatie en klembevestiging
AS: Aansluitkast en verdekte frontroosterbevestiging
DS: Aansluitkast met isolatie en verdekte frontroosterbevestiging
AA: Asymmetrische aansluitkast en klembevestiging

Onderdelen en eigenschappen

Frontrooster met afzonderlijk instelbare luchtrichtelementen
Aansluitkast met horizontale aansluiting
Verdekte bevestiging van het frontrooster voor eenvoudige montage van het frontrooster of klembevestiging
Koppelstiften en verbindingsstrips voor het uitrichten en verbinden van lijnroosterbanden

Aanbouwdelen

M: Hoeveelheidsinstelling
C1, C2: Twee eindplaten
C5, C6: Twee eindflenzen

Toebehoren

Lipafdichting

Aanvullende producten

EP: Twee eindplaten
EW: Twee eindflenzen
Voor lijnroosterbanden separaat bestellen

Constructieve kenmerken

Aansluiting passend op ronde luchtkanalen volgens EN 1506 of EN 13180
Aansluittuit met inlegril voor lipafdichting (alleen bij lipafdichting)

Materialen en afwerking

Frontrooster van aluminium profielen
Luchtrichtelementen van kunststof, volgens UL 94, V-0, vlamwerend
Aansluitkast van verzinkt staalplaat
Eindflenzen van aluminium
Lipafdichting van rubber
Isolatie van minerale wol
Frontrooster naturel geanodiseerd, E6-C-0
P1: poedercoating, kleur volgens RAL Classic
Luchtrichtelementen overeenkomstig RAL 9005, zwart
WW: Luchtrichtelelementen overeenkomstig RAL 9010, wit

Mineraalwol

Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
RAL-Gütezeichen RAL-GZ 388
Hygiënisch onschadelijk door biologisch afbreekbaarheid volgens TRGS 905 en EU-richtlijn 97/69/EG
Beschermd tegen erosie tot een luchtsnelheid van 20 m/s door de toplaag van glasvezeldoek
Ongevoelig voor schimmel- of bacteriegroei

Normen en richtlijnen

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Onderhoud

Onderhoudsvrij, door de constructie en gekozen materialen ongevoelig voor slijtage
Testen en reiniging volgens VDI 6022

Technische informatie

Functie, TECHNISCHE GEGEVENS, Snelselectie, Bestekomschrijving, Bestelsleutel

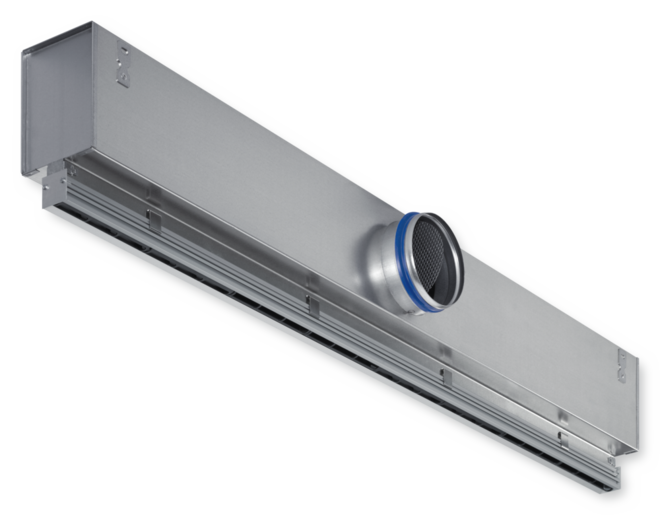

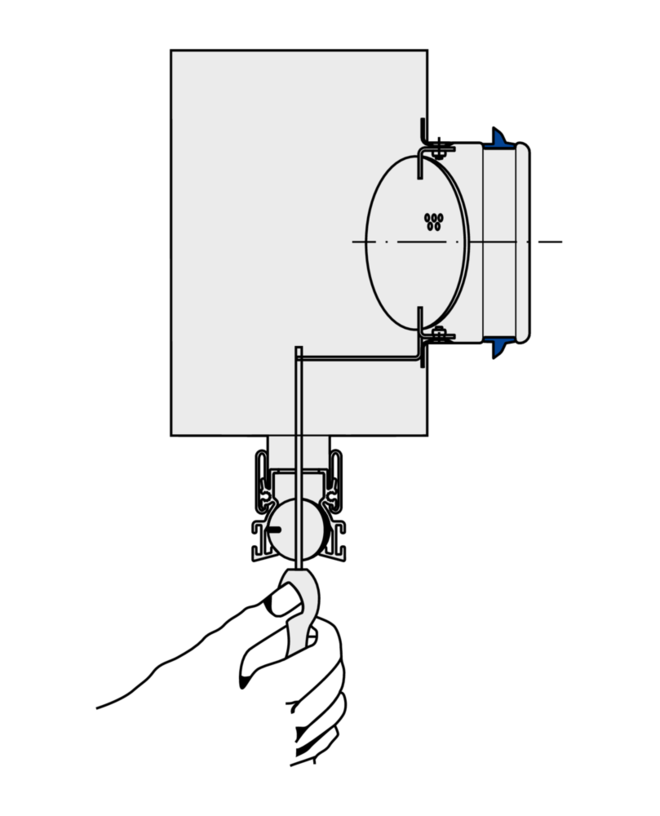

Schematische weergave, VSD35 met klembevestiging

① Frontrooster
② Verstelbaar luchtrichtelement
③ Hals
④ Aansluitkast
⑤ Ophanglip
⑥ Aansluittuit
Optioneel
⑦ Lipafdichting
⑧ Inregelklep voor luchthoeveelheidsinstelling
⑨ Klembevestiging

Functiebeschrijving

Lijnroosters blazen de lucht horizontaal of schuin in de ruimte. Dit stromingspatroon heeft een hoge inductie van ruimtelucht en daardoor een snelle afbouw van luchtsnelheid en van het temperatuurverschil tussen toevoerlucht en ruimtelucht. Het resultaat is mengventilatie voor comfortruimten met een goede doorspoeling met geringe turbulentie van de leefzone.

Lijnroosters serie VSD35 hebben verstelbare luchtrichtelementen. Verschillende uitblaasrichtingen maken aanpassing aan de plaatselijke situatie mogelijk. Horizontale uitblaas met éénzijdige of wisselzijdige stroming. Verwarming met schuine uitblaas is ook mogelijk. Het toevoertemperatuurverschil kan –10 tot +10 K zijn.

Een inregelklep (optioneel) vereenvoudigt het inregelen van de luchthoeveelheid.

Voor eenheid in vormgeving kan de serie VSD35 ook als afvoerrooster toegepast worden.

Functiebeschrijving

Een inregelklep (optioneel) vereenvoudigt het inregelen van de luchthoeveelheid.

Voor eenheid in vormgeving kan de serie VSD35 ook als afvoerrooster toegepast worden.

Nominale lengten	600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950 mm
Aantal spleten	1, 2, 3, 4
Halsverlenging	0, 30, 55, 80, 104, 105, 129 mm
Minimale luchthoeveelheid	15 – 50 (l/s)/m of 54 – 180 (m³/h)/m
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A)	45 – 135 (l/s)/m of 162 – 486 (m³/h)/m
Toevoerluchttemperatuurverschil	–10 tot +10 K

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A) bij 0° klepstand.

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

De snelselectie biedt een goed overzicht van de luchthoeveelheidsbereiken en de daarbij behorende geluidvermogens en drukverschillen.

De maximale luchthoeveelheden gelden voor een geluidvermogen van ca. 50 dB (A) bij 0° klepstand.

Voor exacte waarden, rekening houdend met alle parameters, kunt u ons selectieprogramma Easy Product Finder gebruiken.

VSD35-1, luchttoevoer, horizontale, wisselzijdige uitblaas, geluidvermogen en totaal drukverlies
Nominale lengte V Klepstand
Nominale lengte V 0° 45° 90°
Nominale lengte V D = 98 D = 123 D = 98 D = 123 D = 98 D = 123
Nominale lengte V Δp_t L_WA Δp_t L_WA Δp_t L_WA Δp_t L_WA Δp_t L_WA Δp_t L_WA
Nominale lengte l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A)

600

7

25

4

15

4

15

5

15

4

15

8

15

5

15

600

15

54

17

27

15

22

23

27

18

23

35

27

23

23

600

20

72

30

35

27

31

41

35

31

31

62

36

40

32

600

30

108

66

47

60

44

91

48

70

44

139

49

90

44

750

10

36

5

15

5

15

8

15

6

15

14

15

8

15

750

20

72

21

31

18

27

32

32

22

27

53

32

31

28

750

25

90

32

38

28

34

49

38

35

34

83

39

48

34

750

35

126

63

48

55

44

96

49

68

44

162

50

94

45

900

11

40

5

15

4

15

9

15

6

15

15

15

8

15

900

20

72

16

28

13

24

27

29

18

24

48

30

26

25

900

30

108

35

40

29

36

60

41

39

36

108

42

59

37

900

40

144

63

49

52

45

106

50

69

45

192

51

104

46

1050

15

54

7

19

6

15

14

19

8

15

26

19

13

15

1050

25

90

20

32

16

28

37

33

23

28

71

34

36

29

1050

30

108

29

37

23

33

53

38

33

34

101

39

52

34

1050

45

162

65

50

51

45

120

51

73

46

228

52

116

47

1200

15

54

6

17

5

15

13

17

7

15

25

18

12

15

1200

30

108

25

35

18

31

49

36

28

31

97

37

48

32

1200

40

144

43

44

33

39

87

45

50

40

172

46

84

41

1200

50

180

68

50

51

46

136

52

78

47

269

53

132

48

1350

20

72

10

23

7

18

21

23

11

19

42

24

20

19

1350

30

108

22

33

16

29

46

34

25

30

94

35

45

30

1350

40

144

38

42

27

37

82

43

45

38

167

44

79

39

1350

50

180

60

48

42

44

128

50

70

45

261

51

124

46

1500

20

72

9

21

6

15

20

22

11

17

41

22

19

18

1500

30

108

20

32

13

27

44

33

23

28

92

34

43

29

1500

40

144

35

40

24

36

78

41

41

36

163

43

76

37

1500

55

198

65

49

44

45

148

51

78

46

309

53

143

47

1650

20

72

5

17

4

15

8

17

6

15

14

17

8

15

1650

45

162

25

38

21

34

40

39

27

35

70

40

39

35

1650

50

180

31

41

26

37

50

42

34

38

86

43

48

38

1650

70

252

60

52

51

48

97

53

66

48

169

54

95

49

1800

25

90

7

21

6

17

12

21

8

17

21

22

11

18

1800

40

144

18

33

15

29

30

34

19

30

53

35

29

30

1800

60

216

39

45

32

41

66

46

43

42

119

47

64

42

1800

70

252

53

50

44

46

90

51

59

46

162

52

88

47

1950

25

90

6

20

5

16

11

20

7

16

20

21

11

17

1950

40

144

16

32

13

28

28

33

18

28

51

34

27

29

1950

50

180

24

39

20

34

43

39

27

35

80

40

42

36

1950

70

252

47

49

38

44

84

50

53

45

156

51

82

46

VSD35-2, luchttoevoer, horizontale, wisselzijdige uitblaas, geluidvermogen en drukverlies
Nominale lengte V Klepstand
Nominale lengte V 0° 45° 90°
Nominale lengte V D = 123 D = 138 D = 123 D = 138 D = 123 D = 138
Nominale lengte V Δp_t L_WA Δp_t L_WA Δp_t L_WA Δp_t L_WA Δp_t L_WA Δp_t L_WA
Nominale lengte l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A)

600

15

54

5

15

4

15

7

15

6

15

12

15

9

15

600

30

108

18

31

17

29

28

31

23

29

48

32

35

30

600

33

120

23

34

21

32

35

35

29

32

59

35

44

33

600

55

198

61

49

56

47

94

50

77

48

159

51

118

49

750

20

72

6

17

5

15

11

17

8

15

19

18

14

16

750

35

126

18

32

16

30

32

32

25

30

58

33

41

31

750

50

180

37

42

32

40

64

43

50

41

118

44

84

42

750

65

234

62

50

55

48

108

51

84

49

199

53

141

50

900

25

90

8

20

6

18

14

21

11

18

28

21

19

19

900

40

144

19

33

16

30

36

33

27

31

71

34

49

32

900

55

198

35

42

30

40

68

43

51

40

133

44

92

42

900

70

252

57

49

48

47

111

50

82

48

216

52

149

49

1050

25

90

6

18

5

16

13

19

10

17

27

19

18

17

1050

45

162

20

34

16

31

42

35

31

32

86

36

58

33

1050

60

216

35

42

29

40

75

43

54

41

152

44

103

42

1050

75

270

55

49

45

46

117

50

84

47

237

52

160

49

1200

30

108

8

21

6

19

18

22

13

19

37

22

25

20

1200

50

180

22

35

17

32

49

36

35

33

103

37

69

34

1200

70

252

42

44

34

42

96

46

68

43

201

47

134

44

1200

85

306

62

50

49

48

141

52

100

49

296

54

197

51

1350

35

126

10

23

8

21

23

24

16

22

50

25

33

22

1350

55

198

24

36

18

33

57

37

39

34

122

38

80

35

1350

75

270

44

44

34

42

105

46

73

43

226

48

149

45

1350

90

324

62

50

49

48

152

52

105

49

326

54

215

51

1500

35

126

9

22

7

20

23

23

15

20

49

23

32

21

1500

55

198

22

34

17

32

55

35

38

33

120

37

79

34

1500

75

270

40

43

31

40

102

44

70

42

223

46

146

43

1500

95

342

64

50

49

47

164

52

112

49

357

54

234

51

1650

40

144

6

21

5

19

11

21

8

19

20

21

14

19

1650

65

234

15

33

13

31

28

34

21

32

53

35

37

33

1650

90

324

29

43

25

41

53

44

41

41

101

45

71

42

1650

115

414

47

50

41

48

87

51

66

49

165

53

115

50

1800

45

162

7

22

6

20

13

23

10

21

25

24

17

21

1800

70

252

16

34

14

32

31

35

23

33

60

36

41

34

1800

95

342

29

43

25

41

56

44

42

42

110

45

76

43

1800

120

432

46

50

39

48

89

51

67

49

175

53

120

50

1950

45

162

6

21

5

19

12

22

9

20

24

22

17

20

1950

70

252

15

33

12

31

29

34

22

32

58

35

40

32

1950

95

342

26

42

22

39

54

43

39

40

107

44

73

41

1950

125

450

45

50

38

48

93

51

68

49

185

53

126

50

VSD35-3, luchttoevoer, horizontale, wisselzijdige uitblaas, geluidvermogen en drukverlies
Nominale lengte V Klepstand
Nominale lengte V 0° 45° 90°
Nominale lengte V D = 138 D = 158 D = 138 D = 158 D = 138 D = 158
Nominale lengte V Δp_t L_WA Δp_t L_WA Δp_t L_WA Δp_t L_WA Δp_t L_WA Δp_t L_WA
Nominale lengte l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A)

600

25

90

6

18

6

16

11

18

8

16

19

19

13

16

600

40

144

16

30

14

28

27

31

21

28

49

32

33

29

600

60

216

36

42

31

40

61

43

46

40

109

44

74

41

600

75

270

55

49

49

47

95

50

71

47

171

51

116

48

750

30

108

7

20

6

17

13

20

9

18

25

21

17

18

750

50

180

19

33

16

31

36

34

26

31

70

35

45

32

750

70

252

36

43

30

40

70

44

50

41

137

46

89

42

750

85

306

53

49

44

46

103

50

74

47

201

52

131

49

900

35

126

8

21

6

19

16

22

11

19

33

22

21

20

900

55

198

18

33

15

31

39

34

27

31

80

35

51

32

900

75

270

34

42

27

39

73

43

50

40

149

45

94

42

900

95

342

54

49

43

47

117

51

80

48

239

52

151

49

1050

35

126

7

19

5

16

15

20

10

17

32

20

20

18

1050

55

198

16

31

12

28

37

32

24

29

78

33

48

30

1050

80

288

33

42

26

39

78

43

51

40

165

44

102

41

1050

105

378

57

50

44

47

134

51

88

48

283

53

175

50

1200

45

162

10

24

7

21

24

25

15

22

51

25

31

22

1200

70

252

23

36

17

33

57

37

37

34

123

38

76

35

1200

95

342

42

44

31

42

105

46

68

43

227

48

139

44

1200

115

414

62

50

46

47

153

52

99

49

333

54

203

51

1350

50

180

11

25

8

22

28

26

18

23

62

27

38

24

1350

75

270

24

36

18

33

63

37

40

34

140

39

85

35

1350

100

360

43

44

31

41

112

46

71

43

248

48

150

44

1350

120

432

62

50

44

47

162

52

103

48

357

54

216

50

1500

55

198

12

26

9

23

33

27

21

24

74

28

45

25

1500

80

288

26

36

18

33

70

38

44

35

157

39

95

36

1500

105

378

45

44

31

41

121

46

76

43

271

48

163

44

1500

130

468

68

50

48

47

185

52

116

49

415

55

249

51

1650

60

216

7

23

6

21

14

24

10

22

27

25

17

22

1650

90

324

15

34

12

32

30

35

21

32

61

36

39

33

1650

120

432

26

42

22

40

54

44

38

41

108

45

69

42

1650

155

558

44

50

36

47

90

51

62

49

179

53

114

50

1800

65

234

7

24

6

22

15

25

11

22

31

26

20

23

1800

100

360

17

36

13

33

36

37

25

34

73

38

46

35

1800

130

468

28

43

22

41

60

45

41

42

123

46

78

43

1800

165

594

45

50

36

48

97

52

66

49

199

54

125

51

1950

70

252

8

25

6

23

17

26

12

23

35

27

22

24

1950

100

360

16

35

12

32

35

36

23

33

72

37

45

34

1950

135

486

28

43

22

41

63

44

42

42

131

46

82

43

1950

170

612

44

50

35

47

99

52

67

49

207

54

129

50

VSD35-4, luchttoevoer, horizontale, wisselzijdige uitblaas, geluidvermogen en drukverlies
Nominale lengte V Klepstand
Nominale lengte V 0° 45° 90°
Nominale lengte V D = 158 D = 198 D = 158 D = 198 D = 158 D = 198
Nominale lengte V Δp_t L_WA Δp_t L_WA Δp_t L_WA Δp_t L_WA Δp_t L_WA Δp_t L_WA
Nominale lengte l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A) Pa dB(A)

600

30

108

5

17

4

15

9

17

6

15

16

17

9

15

600

55

198

17

32

14

28

29

33

19

29

53

34

29

29

600

75

270

32

41

26

37

54

42

35

38

99

43

53

39

600

100

360

56

50

46

46

96

51

62

47

175

53

94

48

750

40

144

7

21

5

17

13

21

8

17

26

22

13

17

750

65

234

18

34

14

29

35

34

21

30

68

36

34

31

750

90

324

34

43

26

39

67

44

39

40

131

46

65

40

750

110

396

51

49

39

45

100

51

58

46

195

52

97

47

900

45

162

7

21

5

17

15

22

9

18

31

22

15

18

900

70

252

17

33

12

29

37

34

20

29

76

35

36

30

900

100

360

35

43

24

39

75

45

41

40

154

46

73

41

900

125

450

54

50

38

46

117

52

64

47

240

53

114

48

1050

50

180

8

22

5

18

18

22

9

18

38

23

17

19

1050

75

270

17

33

11

28

40

34

21

29

84

35

39

30

1050

105

378

33

42

22

38

78

44

40

39

164

45

75

40

1050

135

486

54

50

36

45

128

51

66

46

272

54

124

48

1200

55

198

8

23

5

19

21

23

10

19

44

24

20

19

1200

85

306

20

34

12

30

49

35

24

30

106

37

47

31

1200

115

414

36

43

22

38

89

44

44

39

193

46

86

41

1200

145

522

56

50

35

45

141

52

70

46

307

54

137

48

1350

65

234

11

25

6

21

28

26

13

22

61

27

27

22

1350

95

342

23

36

13

31

59

37

28

32

130

38

57

33

1350

125

450

39

43

23

39

102

45

49

40

225

47

99

41

1350

155

558

59

50

35

45

156

52

75

47

346

54

151

48

1500

70

252

12

26

7

22

31

27

15

22

70

28

30

23

1500

100

360

23

36

13

31

64

37

30

32

143

39

62

33

1500

135

486

43

44

24

39

116

46

54

41

260

48

112

42

1500

165

594

63

50

36

45

173

52

81

47

388

55

168

49

1650

80

288

7

25

5

21

14

25

8

21

28

26

14

22

1650

120

432

15

35

11

31

31

36

18

32

62

37

30

33

1650

160

576

27

44

20

39

55

45

31

40

111

46

54

41

1650

200

720

42

50

30

46

86

52

49

47

173

54

84

48

1800

85

306

7

25

5

21

15

26

8

22

31

26

15

22

1800

125

450

15

35

11

31

32

36

18

32

66

37

32

33

1800

170

612

28

44

18

39

60

45

31

40

122

47

55

41

1800

210

756

42

50

30

46

91

52

49

47

186

54

88

48

1950

90

324

7

25

5

22

16

26

9

22

34

27

16

23

1950

133

480

16

36

11

32

36

37

19

32

74

38

35

33

1950

177

636

28

44

19

39

62

45

33

40

130

47

60

42

1950

220

792

42

50

29

46

96

52

51

47

201

54

93

49

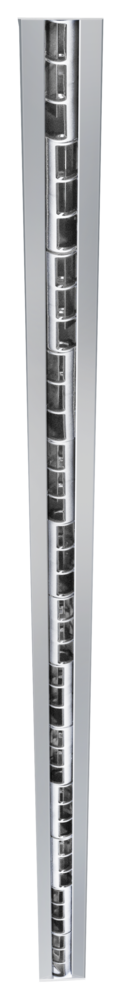

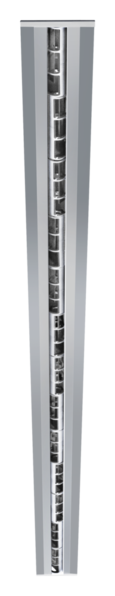

Lijnroosters met afzonderlijk handmatig verstelbare luchtrichtelelementen en een- tot vierspleets profiel voor eenzijdige of wisselzijdige horizontale uitblaas of wisselzijdig schuine uitblaas. Als luchttoe- en afvoerrooster. Voor inbouw in verlaagde plafonds

Lijnrooster, opgebouwd uit het frontrooster met afzonderlijk verstelbare zwarte of witte luchtrichtelementen en een aansluitkast met horizontale aansluiting en ophanglippen voor montage.

Klembevestiging of verdekte frontroosterbevestiging aan de aansluitkast

Aansluittuit passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Afzonderlijk verstelbare luchtrichtelementen maken een individuele aanpassing aan de situatie mogelijk.
Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
Frontrooster geoptimaliseerd voor maximale luchthoeveelheid bij laag geluidvermogen
Optisch doorlopende band mogelijk

Materialen en afwerking

Frontrooster van aluminium profielen
Luchtrichtelementen van kunststof, volgens UL 94, V-0, vlamwerend
Aansluitkast van verzinkt staalplaat
Eindflenzen van aluminium
Lipafdichting van rubber
Isolatie van minerale wol
Frontrooster naturel geanodiseerd, E6-C-0
P1: poedercoating, kleur volgens RAL Classic
Luchtrichtelementen overeenkomstig RAL 9005, zwart
WW: Luchtrichtelelementen overeenkomstig RAL 9010, wit

Mineraalwol

Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
RAL-Gütezeichen RAL-GZ 388
Hygiënisch onschadelijk door biologisch afbreekbaarheid volgens TRGS 905 en EU-richtlijn 97/69/EG
Beschermd tegen erosie tot een luchtsnelheid van 20 m/s door de toplaag van glasvezeldoek
Ongevoelig voor schimmel- of bacteriegroei

Technische gegevens

Nominale lengten: 600 – 1950 mm
Aantal spleten: 1, 2, 3, 4
Halsverlenging: 0, 30, 55, 80, 104, 105, 129 mm
Minimale luchthoeveelheid: 15 – 50 (l/s)/m of 54 – 180 (m³/h)/m
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A): 45 – 135 (l/s)/m of 162 – 486 (m³/h)/m
Toevoertemperatuurverschil: –10 tot +10 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Lijnrooster, opgebouwd uit het frontrooster met afzonderlijk verstelbare zwarte of witte luchtrichtelementen en een aansluitkast met horizontale aansluiting en ophanglippen voor montage.

Klembevestiging of verdekte frontroosterbevestiging aan de aansluitkast

Aansluittuit passend op ronde luchtkanalen volgens EN 1506 of EN 13180.

Geluidvermogenniveau van het stromingsgeluid gemeten volgens EN ISO 5135.

Speciale kenmerken

Afzonderlijk verstelbare luchtrichtelementen maken een individuele aanpassing aan de situatie mogelijk.
Hoge inductie voor snelle afbouw van toevoertemperatuurverschil en luchtsnelheid
Frontrooster geoptimaliseerd voor maximale luchthoeveelheid bij laag geluidvermogen
Optisch doorlopende band mogelijk

Materialen en afwerking

Frontrooster van aluminium profielen
Luchtrichtelementen van kunststof, volgens UL 94, V-0, vlamwerend
Aansluitkast van verzinkt staalplaat
Eindflenzen van aluminium
Lipafdichting van rubber
Isolatie van minerale wol
Frontrooster naturel geanodiseerd, E6-C-0
P1: poedercoating, kleur volgens RAL Classic
Luchtrichtelementen overeenkomstig RAL 9005, zwart
WW: Luchtrichtelelementen overeenkomstig RAL 9010, wit

Mineraalwol

Volgens EN 13501, bouwmateriaal klasse A1, niet brandbaar
RAL-Gütezeichen RAL-GZ 388
Hygiënisch onschadelijk door biologisch afbreekbaarheid volgens TRGS 905 en EU-richtlijn 97/69/EG
Beschermd tegen erosie tot een luchtsnelheid van 20 m/s door de toplaag van glasvezeldoek
Ongevoelig voor schimmel- of bacteriegroei

Technische gegevens

Nominale lengten: 600 – 1950 mm
Aantal spleten: 1, 2, 3, 4
Halsverlenging: 0, 30, 55, 80, 104, 105, 129 mm
Minimale luchthoeveelheid: 15 – 50 (l/s)/m of 54 – 180 (m³/h)/m
Maximale luchthoeveelheid, bij L_WA ≅ 50 dB(A): 45 – 135 (l/s)/m of 162 – 486 (m³/h)/m
Toevoertemperatuurverschil: –10 tot +10 K

Selectiegegevens

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Stromingsgeluid

L_WA _______________________ [dB(A)]

Deze besteksomschrijving beschrijft de algemene eigenschappen van het product. Teksten voor varianten genereert het selectie programma Easy Product Finder.

Serie
VSD35 Lijnrooster

Aantal spleten
1
2
3
4

Aansluiting
F       Alleen frontrooster
E       Alleen 90°-hoekstuk
       Aansluitkast
AK       Met klembevestiging
DK       Met isolatie en klembevestiging
AS       Met verdekte frontroosterbevestiging
DS       Met isolatie en verdekte frontroosterbevestiging
AA       Asymmetrisch met klembevestiging
Voor frontroosters met kortere aansluitkast en blindroosters achterliggende afdekking

Inregelklep voor luchthoeveelheidsinstelling
Geen opgaaf: zonder
M Met

Toebehoren
Geen opgaaf: zonder
L Met lipafdichting

Nominale grootte [mm]
Nominale lengte L_N
600
750
900
1050
1200
1350
1500
1650
1800
1950

       Opgaaf ØD en Y alleen bij AK, DK, AS, DS en AA
       Tot L_N 1500 een aansluiting, vanaf L_N 1650 twee aansluitingen
       Diameter ØD
98       Alleen 1-spleets
123       1-spleets, 2-spleets
138       2-spleets, 3-spleets
158       3-spleets, 4-spleets
198       Alleen 4-spleets

Halsverlenging Y
Geen opgaaf: 0
30
55
80
105
129
(129 alleen bij AK, DK en AA)

Eindafsluitingen
       Geen opgaaf: zonder
       Eindflenzen aan weerszijden
C1       Aan profiel 000
C2       Aan profiel B00
       Eindplaten aan weerszijden
C5       Aan profiel 000
C6       Aan profiel B00
       Voor lijnroosterbanden apart bestellen

Randverbreding frontrooster
Geen opgaaf: zonder (alleen bij AK, DK, AA)
B00 Met vaste randverbreding

Oppervlak zichtzijde
Geen opgaaf: naturel geanodiseerd, E6-C-0
P1 Poedergecoat, RAL Classic kleur opgeven.

       Glansgraad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle andere RAL-kleuren 70 %

Instelling uitblaasrichting
       Geen opgaaf: wisselzijdig horizontaal (WH)
WS       Wisselzijdig schuin
HL       Horizontaal links (tegenovergesteld aansluiting)
HR       Horizontaal rechts (in richting aansluiting)

Kleur luchtrichtelementen
Geen opgaaf: overeenkomstig RAL9005, zwart
WW Overeenkomstig RAL 9010, wit

Bestelvoorbeeld: VSD35-2-AK-M-L/1200×123/C2/B00/P1–RAL 9010

Aantal spleten	2
Aansluiting	Aansluitkast met klembevestiging,
Inregelklep voor luchthoeveelheidsinstelling	Met
Toebehoren	Lipafdichting
Nominale grootte / Aansluitdiameter	1200 × 123 mm
Halsverlenging	Zonder
Eindafsluitingen	Eindflens
Randverbreding frontrooster	Met
Oppervlak zichtzijde	RAL 9010, wit, glansgraad 50 %
Instelling uitblaasrichting	Wisselzijdig horizontaal
Kleur luchtrichtelementen	Zwart

Uitvoeringen, Aanbouwdelen, Afmetingen en gewichten, Productdetails

VSD35-1

Frontrooster zonder randverbreding, zwarte luchtrichtelementen

VSD35-*-AS

Uitvoering

Lijnrooster met aansluitkast en verdekte frontroosterbevestiging
Verdekte frontroosterbevestiging alleen met profiel B00 (met randverbreding)

Onderdelen en eigenschappen

Aansluitkast met horizontale aansluiting
Verdekte frontroosterbevestiging
Inregelklep, optioneel
Lipafdichting, optioneel

VSD35-*-DS

Uitvoering

Lijnrooster met aansluitkast en verdekte frontroosterbevestiging
Aansluitkast met isolatie
Verdekte frontroosterbevestiging alleen met profiel B00 (met randverbreding)

Onderdelen en eigenschappen

Aansluitkast met horizontale aansluiting
Verdekte frontroosterbevestiging
Thermische en akoestische isolatie
Inregelklep, optioneel
Lipafdichting, optioneel

VSD35-*-AK

Uitvoering

Lijnrooster met aansluitkast voor klembevestiging,

Onderdelen en eigenschappen

Aansluitkast met horizontale aansluiting
Inregelklep, optioneel
Lipafdichting, optioneel

VSD35-*-DK

Uitvoering

Lijnrooster met aansluitkast voor klembevestiging,
Aansluitkast met isolatie

Onderdelen en eigenschappen

Aansluitkast met horizontale aansluiting
Verdekte frontroosterbevestiging
Thermische en akoestische isolatie
Inregelklep, optioneel
Lipafdichting, optioneel

VSD35-*-AA

Uitvoering

Lijnrooster met aansluitkast voor klembevestiging,
Aansluitkast asymmetrisch

Onderdelen en eigenschappen

Aansluitkast met horizontale aansluiting
Aansluitkast asymmetrisch
Inregelklep, optioneel
Lipafdichting, optioneel

VSD35-*-AS

Uitvoering

Lijnrooster met aansluitkast en verdekte frontroosterbevestiging
Verdekte frontroosterbevestiging alleen met profiel B00 (met randverbreding)

Onderdelen en eigenschappen

Aansluitkast met horizontale aansluiting
Verdekte frontroosterbevestiging
Inregelklep, optioneel
Lipafdichting, optioneel

VSD35-*-DS

Uitvoering

Lijnrooster met aansluitkast en verdekte frontroosterbevestiging
Aansluitkast met isolatie
Verdekte frontroosterbevestiging alleen met profiel B00 (met randverbreding)

Onderdelen en eigenschappen

Aansluitkast met horizontale aansluiting
Verdekte frontroosterbevestiging
Thermische en akoestische isolatie
Inregelklep, optioneel
Lipafdichting, optioneel

VSD35-*-AK

Uitvoering

Lijnrooster met aansluitkast voor klembevestiging,

Onderdelen en eigenschappen

Aansluitkast met horizontale aansluiting
Inregelklep, optioneel
Lipafdichting, optioneel

VSD35-*-DK

Uitvoering

Lijnrooster met aansluitkast voor klembevestiging,
Aansluitkast met isolatie

Onderdelen en eigenschappen

Aansluitkast met horizontale aansluiting
Verdekte frontroosterbevestiging
Thermische en akoestische isolatie
Inregelklep, optioneel
Lipafdichting, optioneel

VSD35-*-AA

Uitvoering

Lijnrooster met aansluitkast voor klembevestiging,
Aansluitkast asymmetrisch

Onderdelen en eigenschappen

Aansluitkast met horizontale aansluiting
Aansluitkast asymmetrisch
Inregelklep, optioneel
Lipafdichting, optioneel

Eindflenzen weerszijden

VSD35VSD35

Frontrooster VSD...-*-F

Aantal aansluitingen en aansluitdiameter
Nominale lengte VSD35-1 VSD35-2 VSD35-3 VSD35-4
Nominale lengte ØD
Nominale lengte mm

600 – 1500

1 × 98

1 × 123

1 × 123

1 × 138

1 × 138

1 × 158

1 × 158

1 × 198

1650 – 1950

2 × 98

2 × 123

2 × 123

2 × 138

2 × 138

2 × 158

2 × 158

2 × 198

VSD35-1/.../000

Profielen

VSD35VSD35

A_eff: Eenzijdig en wisselzijdig horizontaal uitblazend

A_eff WS: Wisselzijdig schuin uitblazend

Profielen

A_eff: Eenzijdig en wisselzijdig horizontaal uitblazend

A_eff WS: Wisselzijdig schuin uitblazend

Inbouwvoorbeelden, Inbouwdetails, Ingebruikstelling, Kenmerken en definities

VSD35-1/.../B00, inbouw in gesloten plafond

Geanodiseerd, E6-C-0, naturel

Montage met aansluitkast

① Luchtkanaal
② Ophanglip
③ Frontrooster

Luchtaansluiting horizontaal
Vier ophanglippen
Montage met draad, draadeinden of noniushangers door derden

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Inbouw in plafond
Luchtaansluiting horizontaal
Voor frontroosters met kortere aansluitkast en blindroosters achterliggende afdekking, lengte van de afdekking = L₁ – L₃
Voor plaatsing in band frontroosters met koppelstiften en verbindingsstrips met elkaar verbinden
Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling

Schematische weergave ter verduidelijking van het inbouwdetail.

Inbouw en inbedrijfname

Bij voorkeur toe te passen tot maximale ruimtehoogte 4,0 m
Inbouw in plafond
Luchtaansluiting horizontaal
Voor frontroosters met kortere aansluitkast en blindroosters achterliggende afdekking, lengte van de afdekking = L₁ – L₃
Voor plaatsing in band frontroosters met koppelstiften en verbindingsstrips met elkaar verbinden
Eventueel luchthoeveelheid inregelen met hoeveelheidsinstelling

Schematische weergave ter verduidelijking van het inbouwdetail.

Inregelen 00134438_0

Bij de aansluittuit het luchtrichtelement zodanig verstellen dat er ruimte voor een schroevendraaier is

Inregelen

Als er meerdere lijnroosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

Lijnroosters met aansluitkasten en inregelklep (variant -M): De inregelklep kan ook bij gemonteerd rooster bediend worden

Inregelen

Als er meerdere lijnroosters na een luchthoeveelheidsregelaar zijn aangesloten, is eventueel inregelen van luchthoeveelheden nodig.

Lijnroosters met aansluitkasten en inregelklep (variant -M): De inregelklep kan ook bij gemonteerd rooster bediend worden

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

L₁ [mm]

Lengte van een frontrooster zonder eindafsluitingen

L₃ [mm]

Lengte van een aansluitkast

P [mm]

Breedte van een frontrooster – eventueel inclusief randverbreding

B₃ [mm]

Breedte van een aansluitkast

H₃ [mm]

Hoogte van een lijnrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast

Y [mm]

Halsverlenging – De halslengte resulteert uit een vaste maat plus de halsverlenging

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht van het product

Definities

f_m [Hz]

Middenfrequentie van de octaafband

L_WA [dB(A)]

Geluidvermogen van het stromingsgeluid

V [m³/h] en [l/s]

Luchthoeveelheid

Δp_t [Pa]

Totaal drukverlies

Alle geluidvermogens zijn gebaseerd op 1 pW.

Hoofdafmetingen

ØD [mm]

Buitendiameter van de aansluiting

L₁ [mm]

Lengte van een frontrooster zonder eindafsluitingen

L₃ [mm]

Lengte van een aansluitkast

P [mm]

Breedte van een frontrooster – eventueel inclusief randverbreding

B₃ [mm]

Breedte van een aansluitkast

H₃ [mm]

Hoogte van een lijnrooster met aansluitkast van onderkant plafond tot bovenkant aansluitkast

Y [mm]

Halsverlenging – De halslengte resulteert uit een vaste maat plus de halsverlenging

A [mm]

Plaats van de aansluittuit, gedefinieerd door de afstand van de hartlijn tot onderkant plafond

C [mm]

Lengte van de aansluittuit

m [kg]

Gewicht van het product

Definities

f_m [Hz]

Middenfrequentie van de octaafband

L_WA [dB(A)]

Geluidvermogen van het stromingsgeluid

V [m³/h] en [l/s]

Luchthoeveelheid

Δp_t [Pa]

Totaal drukverlies

Alle geluidvermogens zijn gebaseerd op 1 pW.

Downloads

Product informatie

Website printout Type VSD35
Product Data Sheet Type VSD35

Product Data Sheet 3,1 MB pdf
Product Data Sheet Type VSD35-3-AZ

Product Data Sheet 1,4 MB pdf

Nominale lengte	V		Klepstand
Nominale lengte	V		0°				45°				90°
Nominale lengte	V		D = 98		D = 123		D = 98		D = 123		D = 98		D = 123
Nominale lengte	V		Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA	Δp_t	L_WA
Nominale lengte	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
600	7	25	4	15	4	15	5	15	4	15	8	15	5	15
600	15	54	17	27	15	22	23	27	18	23	35	27	23	23
600	20	72	30	35	27	31	41	35	31	31	62	36	40	32
600	30	108	66	47	60	44	91	48	70	44	139	49	90	44
750	10	36	5	15	5	15	8	15	6	15	14	15	8	15
750	20	72	21	31	18	27	32	32	22	27	53	32	31	28
750	25	90	32	38	28	34	49	38	35	34	83	39	48	34
750	35	126	63	48	55	44	96	49	68	44	162	50	94	45
900	11	40	5	15	4	15	9	15	6	15	15	15	8	15
900	20	72	16	28	13	24	27	29	18	24	48	30	26	25
900	30	108	35	40	29	36	60	41	39	36	108	42	59	37
900	40	144	63	49	52	45	106	50	69	45	192	51	104	46
1050	15	54	7	19	6	15	14	19	8	15	26	19	13	15
1050	25	90	20	32	16	28	37	33	23	28	71	34	36	29
1050	30	108	29	37	23	33	53	38	33	34	101	39	52	34
1050	45	162	65	50	51	45	120	51	73	46	228	52	116	47
1200	15	54	6	17	5	15	13	17	7	15	25	18	12	15
1200	30	108	25	35	18	31	49	36	28	31	97	37	48	32
1200	40	144	43	44	33	39	87	45	50	40	172	46	84	41
1200	50	180	68	50	51	46	136	52	78	47	269	53	132	48
1350	20	72	10	23	7	18	21	23	11	19	42	24	20	19
1350	30	108	22	33	16	29	46	34	25	30	94	35	45	30
1350	40	144	38	42	27	37	82	43	45	38	167	44	79	39
1350	50	180	60	48	42	44	128	50	70	45	261	51	124	46
1500	20	72	9	21	6	15	20	22	11	17	41	22	19	18
1500	30	108	20	32	13	27	44	33	23	28	92	34	43	29
1500	40	144	35	40	24	36	78	41	41	36	163	43	76	37
1500	55	198	65	49	44	45	148	51	78	46	309	53	143	47
1650	20	72	5	17	4	15	8	17	6	15	14	17	8	15
1650	45	162	25	38	21	34	40	39	27	35	70	40	39	35
1650	50	180	31	41	26	37	50	42	34	38	86	43	48	38
1650	70	252	60	52	51	48	97	53	66	48	169	54	95	49
1800	25	90	7	21	6	17	12	21	8	17	21	22	11	18
1800	40	144	18	33	15	29	30	34	19	30	53	35	29	30
1800	60	216	39	45	32	41	66	46	43	42	119	47	64	42
1800	70	252	53	50	44	46	90	51	59	46	162	52	88	47
1950	25	90	6	20	5	16	11	20	7	16	20	21	11	17
1950	40	144	16	32	13	28	28	33	18	28	51	34	27	29
1950	50	180	24	39	20	34	43	39	27	35	80	40	42	36
1950	70	252	47	49	38	44	84	50	53	45	156	51	82	46

Nominale lengte	VSD35-1		VSD35-2		VSD35-3		VSD35-4
Nominale lengte	ØD
Nominale lengte	mm
600 – 1500	1 × 98	1 × 123	1 × 123	1 × 138	1 × 138	1 × 158	1 × 158	1 × 198
1650 – 1950	2 × 98	2 × 123	2 × 123	2 × 138	2 × 138	2 × 158	2 × 158	2 × 198

Type VSD35

In meerdere varianten voor veel inbouwsituaties

Toepassing

Beschrijving

Technische informatie

Functie, TECHNISCHE GEGEVENS, Snelselectie, Bestekomschrijving, Bestelsleutel

Uitvoeringen, Aanbouwdelen, Afmetingen en gewichten, Productdetails

Inbouwvoorbeelden, Inbouwdetails, Ingebruikstelling, Kenmerken en definities

Downloads

Product informatie

Website printout Type VSD35

Product Data Sheet Type VSD35

Product Data Sheet Type VSD35-3-AZ
