Serie Differenzdrucktransmitter

Für die Druckerfassung und -regelung mit EASYLAB und TCU-LON-II

Differenzdrucktransmitter nach statischem Messprinzip zur Raumdruckregelung oder Kanaldruckregelung mit EASYLAB Reglern TCU3 oder LABCONTROL Reglern TCU-LON-II

  • Einsetzbar in Medien wie Luft und nichtaggressiven Gasen
  • Einsatz in Laboratorien, Reinräumen für Pharmazie und Halbleiterfertigung, Operationssälen, Intensivstationen und Büros mit hohen Anforderungen an die Regelung
  • Ausführungen mit Kalibrierzeugnis für GMP-Anforderungen

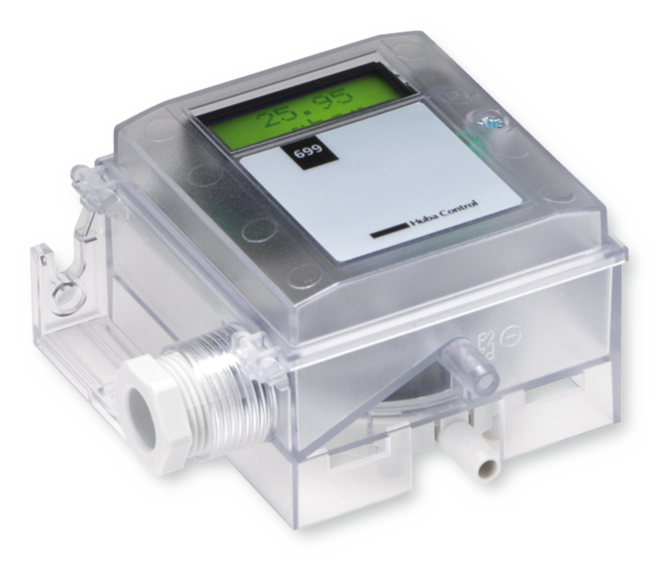

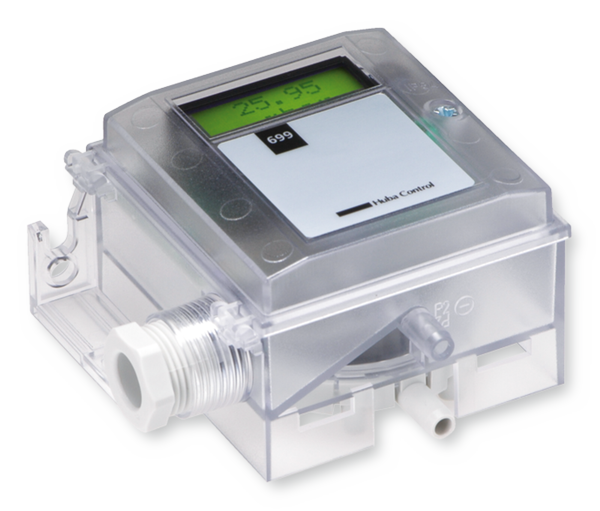

Differenzdrucktransmitter Typ 699 00132928_0
  • Anwendung
  • Beschreibung

Anwendung

  • Differenzdrucktransmitter für das LABCONTROL System
  • Zur Raumdruck- und Kanaldruckregelung mit Raumregler EASYLAB TCU3 Regler oder TCU-LON-II
  • Zur Raumdruck- und Kanaldrucküberwachung mit Überwachungseinrichtungen TPM
  • Einsatz in Laboratorien, Reinräumen für Pharmazie und Halbleiterfertigung, Operationssälen, Intensivstationen und Büros mit hohen Anforderungen an die Regelung

Varianten

  • 699: Messbereich ± 50 oder ± 100 Pa
  • 699-LCD: Messbereich ± 50 oder ± 100 Pa, mit Display zur Druckanzeige
  • GB404: Messbereich ± 100 Pa
  • GB604-CAL: Messbereich ± 100 Pa, mit Kalibrierzeugnis für GMP-Anforderungen (Good Manufacturing Practice)
  • Ausreichenden Messbereich um den Solldruck der Druckregelung wählen

Technische Information

  • Funktion
  • Ausschreibungstext

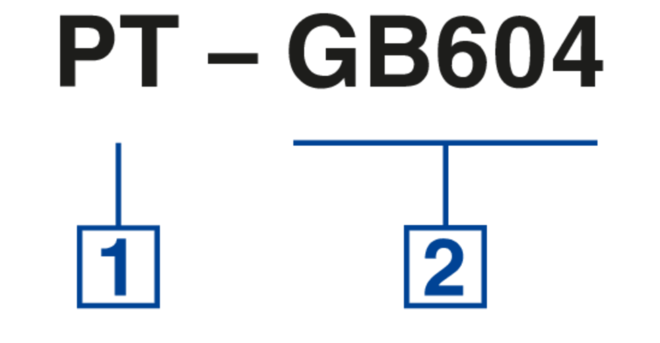

  • Bestellschlüssel

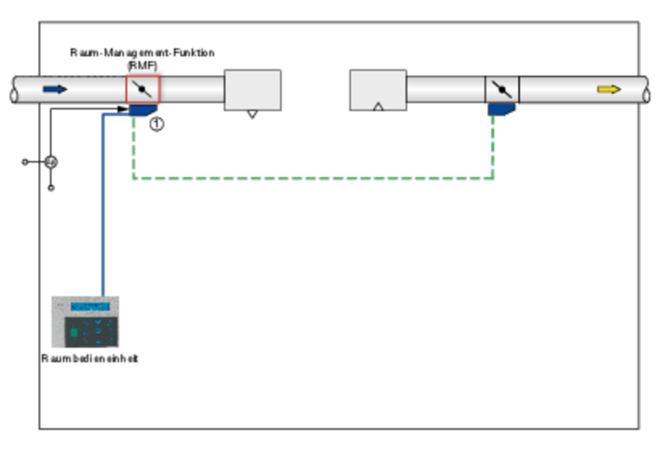

Funktionsprinzip Raumdruckregelung 00184063_0

① Regler EASYLAB TCU3 oder LABCONTROL TCU-LON-II

Funktionsbeschreibung

Statische Differenzdrucktransmitter funktionieren nach dem statischen Messprinzip. Der Sensor besteht aus einem Zylinder, von einer Membrane in zwei Kammern (jeweils für Plus- und Minusdruck) geteilt. Die Membrane befindet sich in mittlerer Position, wenn der Druck in beiden Kammern gleich groß ist. Eine Druckdifferenz bewirkt das Auslenken der Membrane zur Seite des niedrigeren Druckes. Diese Wegänderung ist ein Maß für den Differenzdruck. Daher verhält sich das Spannungssignal proportional zum Differenzdruck.

Differenzdrucktransmitter für das LABCONTROL System, zur Messung von Raum- oder Kanaldrücken.

Angeschlossen an Raumregler wird der Zuluft- oder Abluftvolumenstrom druckabhängig variabel geregelt.
