Serie EasyConnect

Für Inbetriebnahme und Diagnose der Serie EASYLAB, FSE und FMS

Software für Konfiguration und Diagnose von Reglern TCU3, Adapter-Modulen (TAM), Frontschieberschließeinrichtung FSE und Überwachungseinrichtung FMS

  • Übersichtliche Darstellung aktueller Betriebswerte
  • Interaktive Benutzerführung
  • Umfangreiche Diagnose- und Diagrammfunktionen
  • Erstellung von Konfigurationsprotokollen und Sicherungsdateien
  • Angeschlossener Reglertyp wird automatisch erkannt und entsprechende Betriebswerte und Parameter werden dargestellt
  • Darstellung in verschiedenen Sprachen und Volumenstromeinheiten
  • Anschlussleitung und USB-Adapter im Lieferumfang


Optionale Ausstattung und Zubehör

  • Bluetooth Adaptermodul BlueCON für drahtlose Verbindung
EasyConnect Grundbildschirm 00134101_0
  • Anwendung
  • Beschreibung

Anwendung

  • Konfigurations-Software der Serie EasyConnect für EASYLAB Regler TCU3, Adaptermodule TAM, Frontschieberschließeinrichtung FSE und Überwachungseinrichtung FMS
  • Änderung der Konfiguration von Laborabzugs-, Zuluft-, Abluft-, Druckreglern sowie Adaptermodulen
  • Umfangreiche Funktionen für die Konfiguration und Inbetriebnahme
  • Funktionen für Prüfung und Fehlerdiagnose
  • Dokumentation der Konfiguration

Besondere Merkmale

  • Übersichtliche Darstellung aktueller Betriebswerte
  • Interaktive Benutzerführung
  • Umfangreiche Diagnose- und Diagrammfunktionen
  • Erstellung von Konfigurationsprotokollen und Sicherungsdateien
  • Darstellung in verschiedenen Sprachen und Volumenstromeinheiten
  • Anschlussleitung und USB-Adapter im Lieferumfang
  • Optional Adaptermodul BlueCON für drahtlose Verbindung

Varianten

  • CAB: Konfigurations-Software mit Anschlussleitung und USB-RS485 (leitungsgebundene Verbindung)
  • BC: Konfigurations-Software mit Bluetooth Adaptermodul BlueCON (drahtlose Verbindung)

Bauteile und Eigenschaften

  • PC-Softwarepaket
  • Schnittstellenadapter USB 2.0 nach RS485, inkl. Treiber-CD
  • Steckerfertige Anschlussleitung
  • PC-seitig 9-polige D-SUB-Buchse, EASYLAB Seite Stecker RJ45
  • Grafische Benutzeroberfläche (Windows-konform)
  • Basiert auf dem Microsoft.Net Framework (im Softwarepaket enthalten)
  • Inbetriebnahmeassistent zur benutzergeführten Anpassung einer Reglerkonfiguration
  • Eingeschränkter Zugriff auf die Konfigurationsparameter wahlweise möglich (nur Lesezugriff)

Systemvoraussetzungen

Standard-PC oder Notebook

  • Windows XP mit SP3
  • Windows Vista ab SP2
  • Windows 7 32-Bit- und 64-Bit-Version
  • USB- oder Bluetooth-Schnittstelle
  • Bildschirmauflösung mindestens 800 × 600



Lizensierung

  • Softwarelizenz gilt für einen Arbeitsplatz
  • Lizensierung ist an die Hardware gebunden (Freischaltcode erforderlich)

Technische Information

  • Funktion
  • Ausschreibungstext

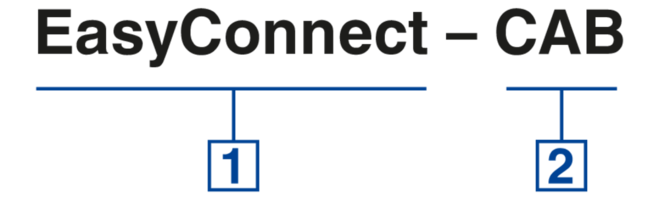

  • Bestellschlüssel

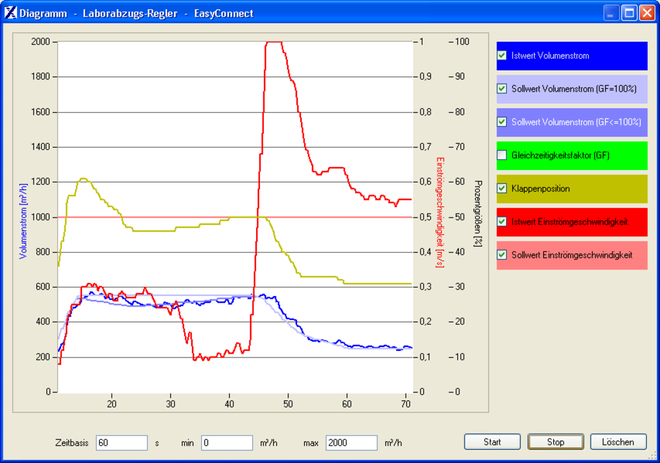

EasyConnect Diagramm 00134103_0

Die Software stellt Werte, Parameter und Funktionen auf grafischen Benutzeroberflächen dar. Der angeschlossene Reglertyp wird automatisch erkannt und die jeweils verfügbaren Betriebswerte und Parameter werden dargestellt.

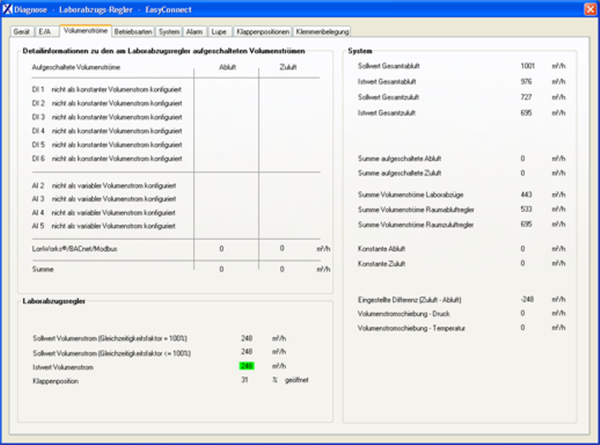

  • Übersichtliche Darstellung der aktuellen Betriebswerte
  • Übersichtliche Darstellung der aktuellen Betriebswerte des Raumes am Regler mit Raum-Management-Funktion
  • Inbetriebnahme von Reglern und Räumen (Regler mit Raum-Management-Funktion) mit Benutzerführung

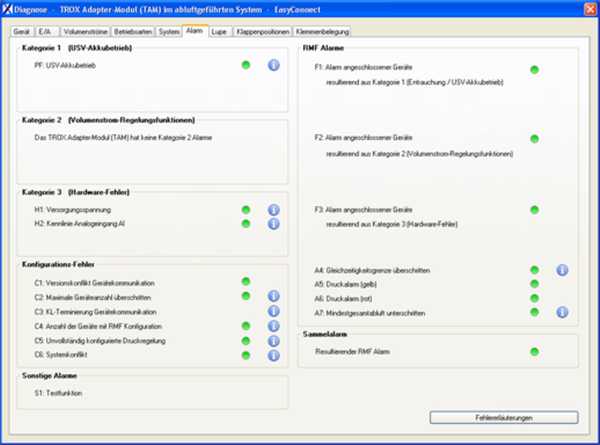

  • Vollständige Diagnosefunktionen für alle Regleranschlüsse
  • Grafische Darstellung der wichtigsten Betriebswerte im Zeitdiagramm
  • Backup-Funktion zur Widerherstellung der Werks- oder Inbetriebnahmeeinstellungen
  • Identifikation der Programmbenutzer zur Dokumentation der Konfigurationsänderungen im Regler
  • Dialogsprache Deutsch oder Englisch
  • Physikalische Einheit für den Volumenstrom m³/h, l/s oder cfm
  • Sicherung der Reglerkonfiguration als Dateien zum Aufbau einer Projektdatenbank
  • Dokumentation der Reglerkonfiguration in einer PDF-Protokolldatei mit individuellem Logo und Firmenkopf



Benutzergruppen mit unterschiedlichen Freigabecodes und eingeschränktem Funktionsumfang sind möglich. Mehrere Berechtigungsstufen werden unterstützt.

  • Darstellung der aktuellen Betriebswerte und Diagnosefunktionen

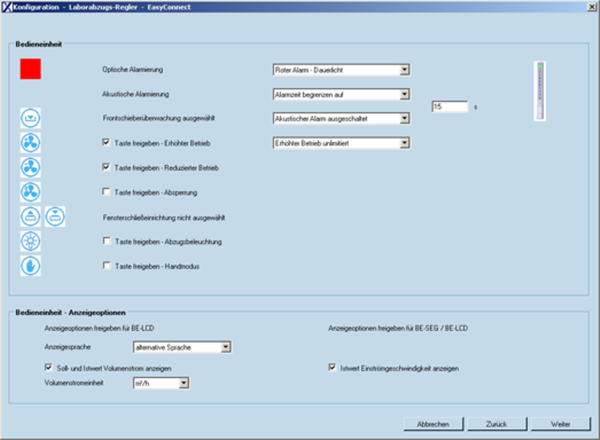

  • Darstellung und Änderung der Konfiguration
  • Änderung des Wartungsintervalls
  • Backup-Funktion

Standardbeschreibung (Eigenschaften)

PC-Software für die Konfiguration und Diagnose von TROX Laborabzugs-, Zuluft- und Abluftregler sowie des TROX Adaptermoduls der EASYLAB Baureihe.

Mit Hilfe des Konfigurationsprogramms können alle relevanten Konfigurationseinstellungen der Geräte eingestellt werden und die Funktion überprüft werden. Die Software stellt weiterhin umfangreiche Funktionen zur Funktionsüberprüfung und Fehlerdiagnose zur Verfügung.

Die Software ist auf jedem PC, Laptop, Notebook mit Microsoft Windows Betriebssystemen der Versionen XP ab SP3, Vista und Windows 7 lauffähig.

Die Kommunikation der Konfigurations-Software mit der Reglerhardware erfolgt über eine serielle Schnittstelle nach RS485 Standard. Der Anschluss an den PC erfolgt dazu über den mitgelieferten Schnittstellenadapter USB–RS485. Dieser wird auf den, an allen PC’s/Notebooks vorhandenen, USB-Steckplatz aufgesteckt. Das erforderliche Kommunikationskabel wird mitgeliefert. Dieses kann entweder direkt an den EASYLAB Laborabzugs- oder Raum-Bedieneinheiten oder alternativ direkt an dem zu konfigurierenden Gerät eingesteckt werden.

Besondere Merkmale

  • Übersichtliche Darstellung aktueller Betriebswerte
  • Interaktive Benutzerführung
  • Umfangreiche Diagnose- und Diagrammfunktionen
  • Erstellung von Konfigurationsprotokollen und Sicherungsdateien
  • Darstellung in verschiedenen Sprachen und Volumenstromeinheiten
  • Anschlussleitung und USB-Adapter im Lieferumfang
  • Optional Adaptermodul BlueCON für drahtlose Verbindung
