Serie BE-LCD

Für EASYLAB Laborabzugsregler oder Raumregler mit Display für Textanzeigen

Bedieneinheiten für Laborabzugsregler und Raumregler zur Anzeige von Betriebswerten, Bedienung von Funktionen und Signalisierung von Zuständen

  • Signalisierung der Betriebssicherheit von Laborabzügen nach EN 14175 oder von Betriebszuständen des gesamten Raumes
  • Anzeige von Istwerten, Sollwerten und Statusmeldungen
  • Drahtlose Kommunikation mit Bluetooth-Modul
  • 40-Zeichen-Display für Textanzeigen
  • Tasten zur Betriebsartvorgabe und Bedienung bestimmter Funktionen
  • Projektspezifischer Funktionsumfang mit individuell konfigurierbaren Tasten
  • Integrierte Servicebuchse für Konfiguration und Diagnose
  • Gehäuse optimiert für Lisenenmontage und Wandmontage

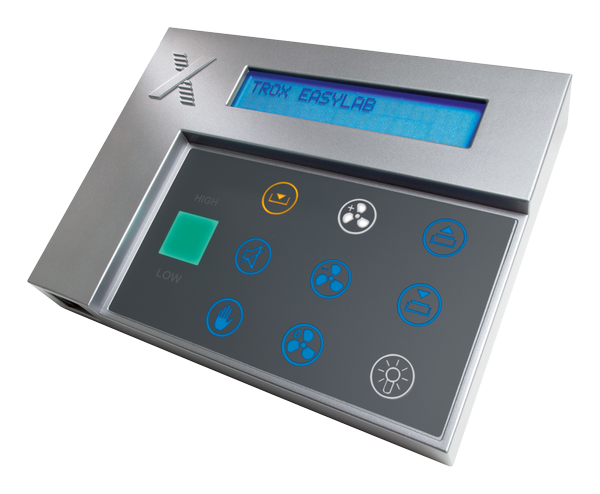

Bedieneinheit Typ BE-LCD 00132334_0
  • Anwendung
  • Beschreibung

Anwendung

  • Bedieneinheiten der Serie BE-LCD zur Anzeige und Bedienung der lufttechnischen Funktion eines Laborabzugs oder einer Raumregelung
  • Anzeige von Istwerten, Sollwerten und Betriebszuständen auf Display und Funktionsanzeige
  • Optische und akustische Signalisierung von Alarmen
  • Vorgabe von Betriebsarten
  • Bedienung von Beleuchtung, Fensterschließeinrichtung oder Sonnenschutzsteuerung, ohne zusätzliche Installation und Verdrahtung


Bedieneinheit für Laborabzugsregelung

  • Funktionsanzeige nach EN 14175
  • Anschluss an Laborabzugsregler EASYLAB TCU3


Raumbedieneinheit

  • Funktionsanzeige für die Volumenstrom- oder Druckregelung des Raumes
  • Anschluss an Raumregler EASYLAB TCU3 oder TAM mit aktivierter Raum-Management-Funktion

Besondere Merkmale

  • Großflächige, dreifarbige Funktionsanzeige
  • Bedientasten und Funktionsumfang individuell konfigurierbar
  • Einfache Bedienung – freigegebene Funktionstasten sichtbar, gesperrte Funktionstasten unsichtbar
  • Hohe Betriebssicherheit durch permanente Selbstüberwachung der Kommunikation zwischen Regler und Bedieneinheit
  • Optimaler Betrachtungswinkel durch Sockel, für vier Blickwinkel
  • Lisenen- und Wandmontage möglich

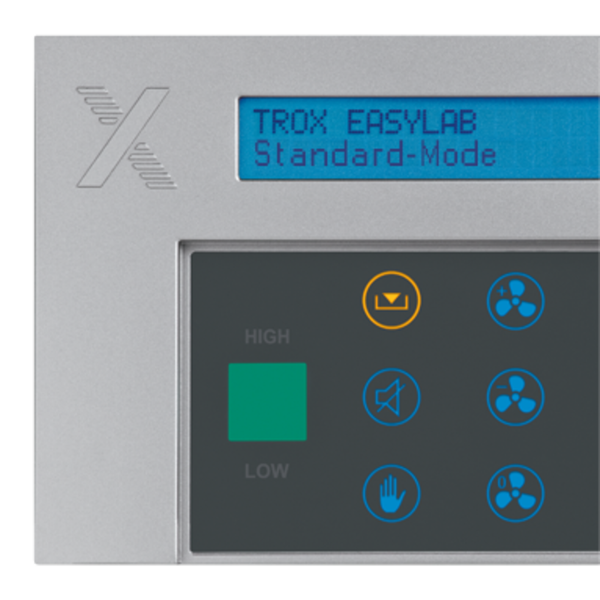

Bauteile und Eigenschaften

  • Blau hinterleuchtetes 40-Zeichen-Display
  • Dreifarbige Funktionsanzeige (grün, gelb, rot) mit zusätzlichen Textanzeigen LOW und HIGH
  • Warnanzeige Frontschieberüberwachung
  • 8 Funktionstastenfelder, einzeln aktivierbar
  • Akustischer Signalgeber
  • Anschlussbuchse für EASYLAB Regler
  • Integrierte Servicebuchse zur Konfiguration und Diagnose des Reglers
  • Drahtlose Kommunikation mit Bluetooth-Modul BlueCon möglich
  • Anschlussleitung 5 m
  • Rechteckiges Gehäuse zum Aufbau und Anbau geeignet

Ergänzende Produkte

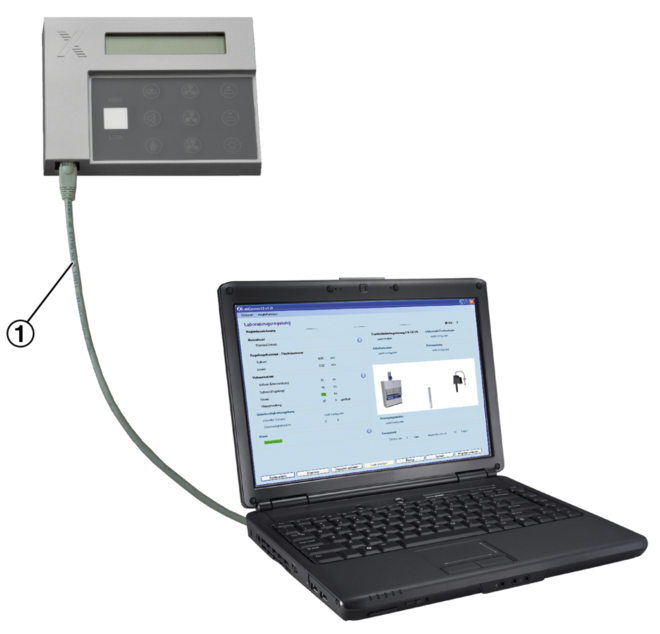

  • EasyConnect: Konfigurations-Software für Inbetriebnahme und Diagnose der EASYLAB Serie

Konstruktionsmerkmale

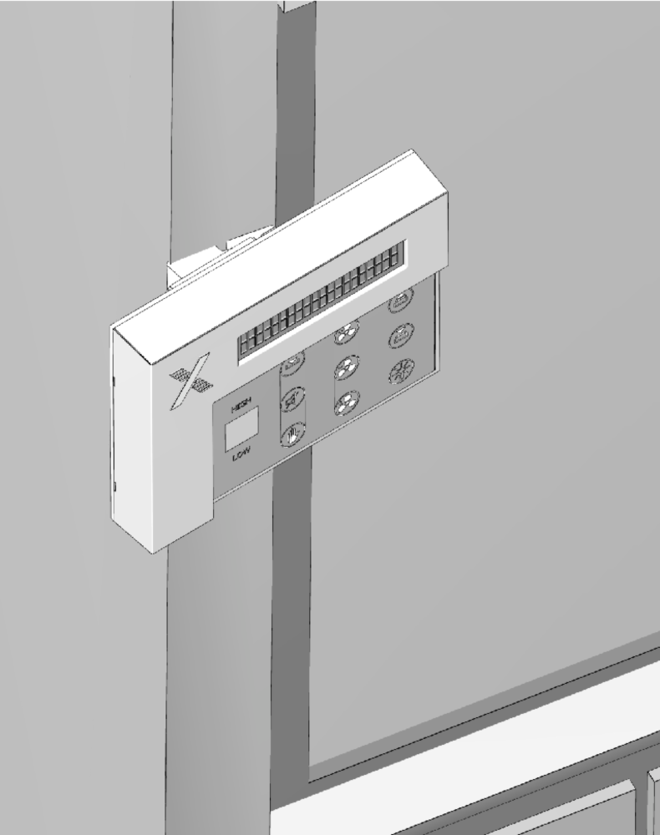

  • Gehäuse mit Grundplatte und Sockel ermöglicht einfache Montage

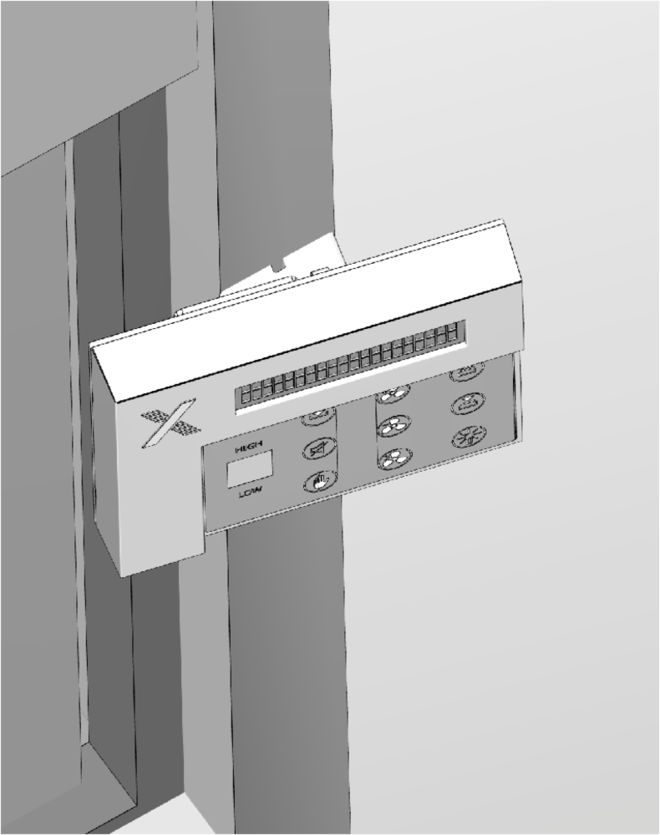

  • Sockel ermöglicht Montage auf schmalen Laborabzugslisenen
  • Sockel für vier Blickwinkel: von rechts, von links, von oben oder von unten
  • Einfacher Anschluss durch Steckverbindungen

Materialien und Oberflächen

  • Gehäuse aus Kunststoff ABS
  • Gehäuse perlhellgrau (RAL 9022)
  • Frontfolie anthrazitgrau (RAL 7016)

Technische Information

  • Funktion
  • Technik
  • Ausschreibungstext

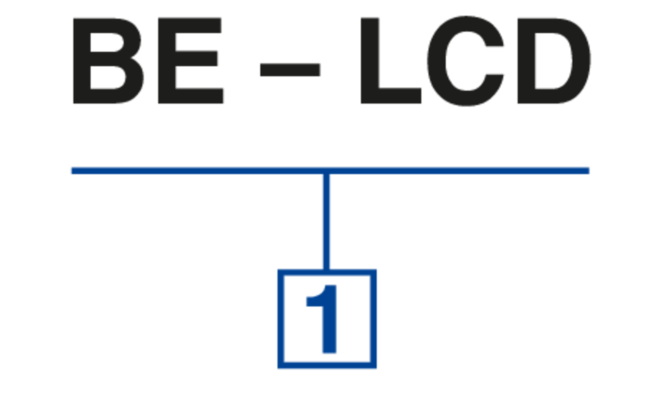

  • Bestellschlüssel

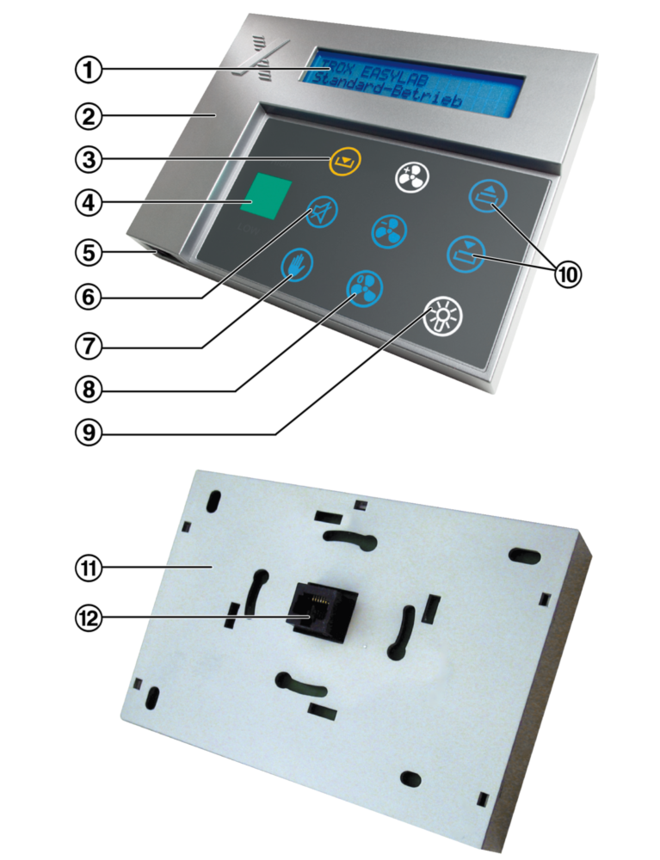

EASYLAB Bedieneinheit Typ BE-LCD 00131575_0

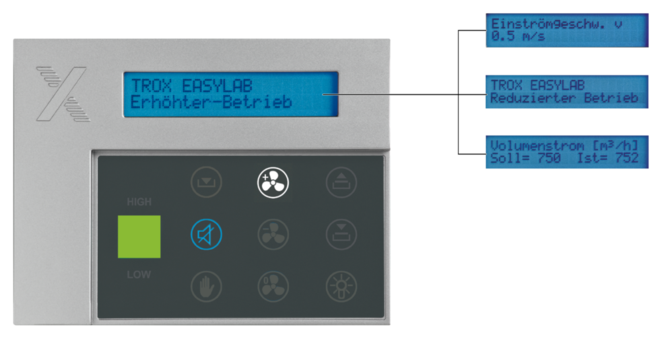

① 40-Zeichen-Display

② Akustischer Signalgeber

③ Warnanzeige der Frontschieberüberwachung

④ Funktionsanzeige (grün, gelb, rot) mit Textanzeigen LOW und HIGH

⑤ Anschlussbuchse für Service- und Inbetriebnahmegerät

⑥ Quittiertaste für akustischen Alarm

⑦ Handmodus

⑧ Betriebsartumschaltung

⑨ Beleuchtung oder Gerät (RMF)

⑩ Fensterschließeinrichtung (FH) Sonnenschutzsteuerung (RMF)

⑪ Grundplatte

⑫ Anschlussbuchse EASYLAB Regler

Die Bedieneinheit BE-LCD dient zur Anzeige und Bedienung der lufttechnischen und sicherheitstechnischen Funktionen eines Laborabzugs oder einer gesamten Raumregelung. Der Benutzer erhält Informationen über den Zustand des Laborabzugs oder Raumes und kann verschiedene Betriebsarten schalten. Die Anzeige- und Bedienelemente im Einzelnen:

  • Eine dreifarbige Funktionsanzeige
  • Eine Warnanzeige
  • Ein 40-Zeichen-Display
  • Ein akustischer Alarmgeber
  • Acht Funktionstastenfelder: 1 Quittiertaste, 3 Betriebsarten-Tasten, 2 Tasten zur Fensterschließeinrichtung, 1 Taste für die Abzugsbeleuchtung, 1 Handmodustaste
  • Eine Servicebuchse

Der Funktionsumfang der Bedieneinheit kann mit der Konfigurations-Software EasyConnect projektspezifischen Anforderungen angepasst werden. Diese können je Laborabzug oder Raum auch unterschiedlich sein.

Die Funktionstastenfelder dienen zur Anzeige und als Taster zur Bedienung. Die zur Verfügung stehenden Funktionen werden auf dem Funktionstastenfeld blau hinterleuchtet.

Der Benutzer betätigt an den Funktionstastenfeldern die gewünschte Funktion.

  • Wahl der Betriebsart
  • Steuerung automatischer Frontschieber
  • Schalten der Abzugsbeleuchtung

Das 40-Zeichen-Display zeigt Systemmeldungen oder, wenn freigeschaltet, aktuelle Werte.

Versorgungsspannung24 V DC vom Regler TCU3 oder Adaptermodul TAM
Anschlussleitungca. 5 m Standard-Netzwerk-Patchleitung, Typ SF-UTP, bis auf 40 m verlängerbar
Betriebstemperatur10 – 50 °C
SchutzklasseIII (Schutzkleinspannung)
SchutzgradIP 20
EG-KonformitätEMV nach 2004/108/EG
Abmessungen145 × 111 × 23 mm
Gewicht0,280 kg


Bedieneinheiten mit adaptiver Funktionsanzeige für das EASYLAB System, zur Anzeige und Bedienung der luft- und sicherheitstechnischen Funktionen eines Laborabzuges oder einer gesamten Raumregelung. Die Bedieneinheit enthält ein hinterleuchtetes 40-Zeichen-Display, Funktionstasten, ein dreifarbiges Anzeigefeld, einen akustischen Alarmgeber und eine Servicebuchse.

Geeignet zur Lisenen- und Wandmontage.

Funktionsumfang

  • Konfigurierbare, optische und akustische Signalisierung der Betriebssicherheit
  • Textanzeige in verschiedenen Landessprachen
  • Großflächiges dreifarbiges Anzeigefeld, grün, gelb, rot mit Anzeige LOW und HIGH (Anzeigefeld Rot wahlweise blinkend oder dauerbeleuchtet)
  • Permanente Selbstüberwachung der Kommunikation zwischen Regler und Bedieneinheit
  • Integrierte Servicebuchse für Konfiguration und Diagnose
  • Drahtlose Kommunikation mit Bluetooth-Modul BlueCON möglich
  • Zwei Bedieneinheiten können an einen Regler angeschlossen werden

Konfigurierbarer Funktionsumfang

  • Konfigurierte Funktionstasten sichtbar
  • Gesperrte Funktionstasten unsichtbar

Bedieneinheit für Laborabzugsregler

Aktivierbare Funktionstasten

  • Warnanzeige Frontschieber oberhalb der größten variablen Arbeitsöffnung
  • Erhöhter Volumenstrom
  • Reduzierter Volumenstrom
  • Absperrung
  • Fensterschließeinrichtung
  • Laborabzugsbeleuchtung
  • Handmodus (Betriebsartvorgabe priorisieren)

Textanzeige

  • Serviceintervall abgelaufen (optional aktivierbar)
  • Stromausfall (nur mit Erweiterungsmodul EM-TRF-USV am EASYLAB Regler)
  • Entrauchungsfunktion aktiviert
  • Wäscherfreigabe aktiviert
  • Gerätestörungen (verschiedene Codes)
  • Anzeige der aktuellen Einströmgeschwindigkeit an Abzügen (optional verfügbar an Laborabzügen mit Einströmsensor)

Bedieneinheit für Raumregler

Funktionsumfang

  • Konfigurierbare, optische und akustische Signalisierung der Betriebssicherheit des Raumes mit bis zu 24 EASYLAB Reglern
  • Überwachung Raumdruck
  • Überwachung Gesamtabluft des Raumes (Überschreitung)
  • Überwachung Mindestabluft des Raumes (Unterschreitung)
  • Sammelalarm Raum

Aktivierbare Funktionstasten

  • Erhöhter Volumenstrom
  • Reduzierter Volumenstrom
  • Absperrung
  • Handmodus (Raumbetriebsartvorgabe priorisieren)
  • Ansteuerung eines frei verwendbaren Relais-Wechselkontakts am Regler, z. B. zum Bedienen der Beleuchtung
  • Ansteuerung einer kundenseitigen Sonnenschutzsteuerung

Die Betriebsartvorgaben gelten für alle Regler des Raumes.

Textanzeige

  • Aktuelle Raumbetriebsart

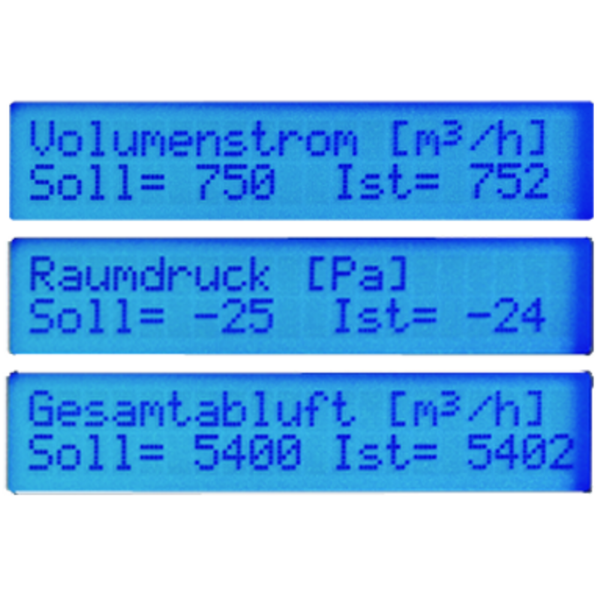

  • Gesamtabluft Sollwert und -Istwert (optional)
  • Raumdruck Sollwert und -Istwert (optional)
  • System- und Gerätestörungen
  • Stromausfall (nur mit Erweiterungsmodul EM-TRF-USV am EASYLAB Regler)

Besondere Merkmale

  • Großflächige, dreifarbige Funktionsanzeige
  • Bedientasten und Funktionsumfang individuell konfigurierbar
  • Einfache Bedienung – freigegebene Funktionstasten sichtbar, gesperrte Funktionstasten unsichtbar
  • Hohe Betriebssicherheit durch permanente Selbstüberwachung der Kommunikation zwischen Regler und Bedieneinheit
  • Optimaler Betrachtungswinkel durch Sockel, für vier Blickwinkel
  • Lisenen- und Wandmontage möglich

Materialien und Oberflächen

  • Gehäuse aus Kunststoff ABS
  • Gehäuse perlhellgrau (RAL 9022)
  • Frontfolie anthrazitgrau (RAL 7016)

Technische Daten

  • Versorgungsspannung: 24 V DC vom Regler TCU3 oder Adaptermodul TAM
  • Konfektionierte Anschlussleitung 5 m lang, bis 40 m erweiterbar (Netzwerkpatchkabel Typ SF-UTP)
  • Schutzgrad: IP 20
